Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

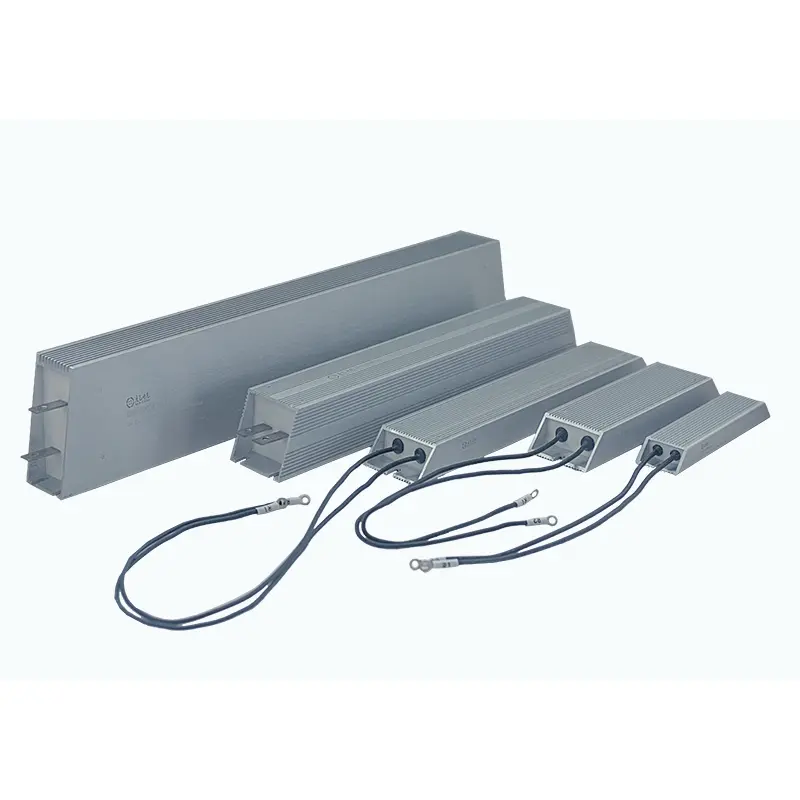

Ультратонкий алюмінієвий резистор DUFEW призначений для промислового застосування, де простір для установки обмежений, але надійне розсіювання потужності є важливим. Завдяки ультратонкому алюмінієвому корпусу та повністю закритій конструкції він забезпечує ефективне розсіювання тепла, відмінний захист навколишнього середовища та стабільну роботу для динамічного гальмування, сервоприводів, VFD, блоків навантаження та систем керування потужністю.
Доступний у потужності від 50 Вт до 6 кВт, значеннях опору від 0,01 Ом до 120 кОм і робочій напрузі до 1200 В, резистор підтримує налаштування OEM та ODM відповідно до різноманітних промислових вимог.
Резистор виготовляється з прецизійно намотаного нікель-хромового (Ni-Cr) або константанового резистивного дроту, ізольованого шарами слюди та повністю інкапсульованого всередині корпусу з алюмінієвого сплаву з використанням вогнестійкої заливної суміші з високою ізоляцією. Ця закрита конструкція покращує теплопередачу, одночасно захищаючи опорний елемент від пилу, вологи, окислення та вібрації.
Його ультратонкий профіль, мінімальна товщина якого становить лише 6--8 мм, дозволяє безпосередньо встановлювати його в компактне електрообладнання, куди не можуть поміститися звичайні резистори в алюмінієвому корпусі. Кілька типів терміналів, варіантів монтажу та електричних характеристик доступні для різних вимог застосування.
| Код моделі | опис |
|---|---|
| АВТОМОБІЛЬ | Ультратонкий алюмінієвий резистор |
| 1500 Вт | Номінальна потужність |
| 27R | Номінальний опір |
| J | Допуск на опір (J=±5%, K=±10%, H=±3%) |
| Параметр | Специфікація |
|---|---|
| Діапазон потужності | 50 Вт-6 кВт |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01 Ом--120 кОм |
| Толерантність до опору | ±3% / ±5% / ±10% |
| Рейтинг захисту | IP00 |
| Температурний коефіцієнт (TCR) | ≤300 ppm/°C |
| Рейтинг вогнестійкості | UL 94V-2 |
| Стандартний | GB/T 5792 |
Вибір правильного потужного резистора означає більше, ніж вибір опору та потужності. DUFEW зосереджується на забезпеченні надійних теплових характеристик, стабільної якості виробництва та гнучкого налаштування для промислових застосувань у всьому світі.
Ультратонкий алюмінієвий корпус з мінімальною товщиною лише 6--8 мм дозволяє встановлювати декілька блоків поруч, що робить його ідеальним для компактних шаф управління, сервоприводів і систем VFD.

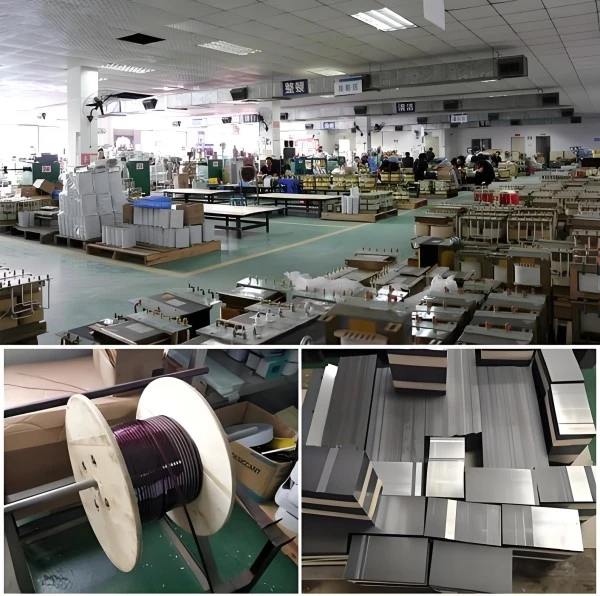

Кожен резистор виготовляється з використанням прецизійної обмотки резистивного дроту, високоякісних ізоляційних матеріалів, автоматизованих виробничих процесів і суворої перевірки якості для забезпечення стабільних електричних характеристик і тривалого терміну служби.
DUFEW підтримує індивідуальні значення опору, номінальну потужність, розміри корпусу, конфігурацію клем, варіанти провідних проводів, монтажні конструкції та конструкції з низькою індуктивністю відповідно до креслень замовника або технічних специфікацій.
Маючи багаторічний досвід у виробництві промислових силових резисторів, DUFEW постачає надійні рішення для виробників обладнання для автоматизації, системних інтеграторів, дистриб’юторів і клієнтів OEM по всьому світу.
Компактний корпус із алюмінієвого сплаву має товщину лише 6--8 мм, що допомагає збільшити простір для установки всередині електричних шаф і компактного промислового обладнання.
Вогнезахисна суміш із високою ізоляцією повністю герметизує опорний елемент, забезпечуючи чудову стійкість до пилу, вологи, вібрації та окислення.
Алюмінієвий корпус і теплопровідний наповнювач швидко передають тепло на монтажну поверхню або радіатор, підвищуючи ефективність охолодження та щільність потужності.
Резистор доступний із з’єднаннями на клемах або провідних проводах, тому резистор можна налаштувати за значенням опору, номінальною потужністю, розмірами та стилем монтажу відповідно до різних застосувань.
Завдяки тонкому профілю 6--8 мм, резистор легко вписується в компактні шафи управління, сервосистеми та VFD, що забезпечує більшу щільність встановлення без втрати продуктивності.
Герметичний алюмінієвий корпус і вогнезахисна суміш ефективно захищають внутрішній опорний елемент від пилу, вологи, окислення та вібрації, підвищуючи довгострокову надійність.
Алюмінієвий корпус діє як ефективний радіатор, швидко відводячи тепло від опорного елемента. При монтажі на металеву пластину або зовнішній радіатор теплові характеристики додатково покращуються.
Розроблений для забезпечення високої вихідної потужності в компактному корпусі, що робить його ідеальним для застосувань, де простір для установки обмежений, але потрібне надійне розсіювання енергії.
Доступні від 0,01 Ом до 120 кОм, з допусками опору ±3%, ±5% і ±10%, охоплюючи як гальмування з низьким опором, так і навантаження з високим опором.
DUFEW надає послуги OEM та ODM, включаючи індивідуальні розміри, значення опору, номінальну потужність, стилі клем, дроти, монтажні конфігурації та конструкції з низькою індуктивністю.
На відміну від звичайних резисторів відкритого типу, ультратонкий алюмінієвий резистор розроблений для компактних електричних систем, які вимагають ефективного управління температурою та надійного захисту навколишнього середовища.
Ідеально підходить для контурів рекуперативного гальмування в компактних сервосистемах, де простір для встановлення обмежений.

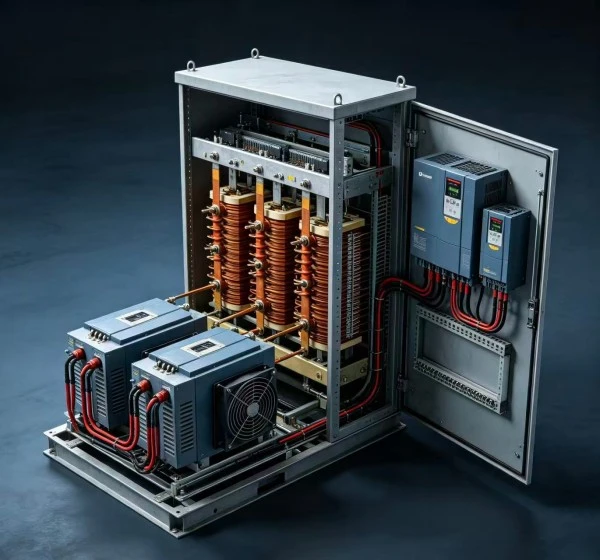

Використовується для динамічного гальмування, розсіювання енергії та стабілізації напруги в промислових інверторних системах.
Підходить для обладнання для заряджання/розряджання акумулятора, схем попереднього заряджання та розсіювання енергії.

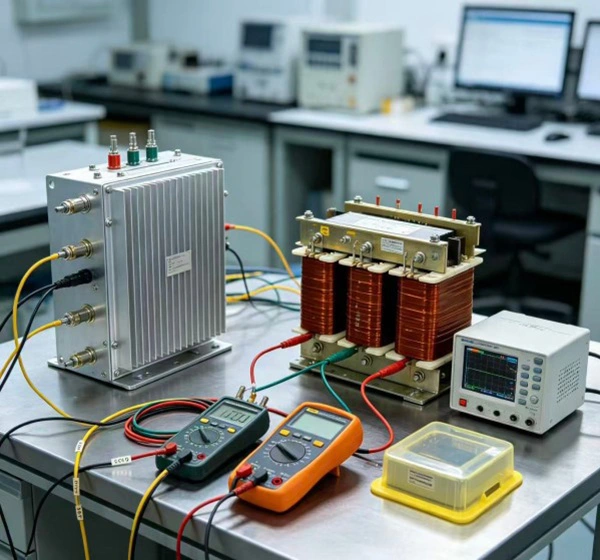

Забезпечує стабільні резистивні навантаження для джерел живлення, тестування акумуляторів, промислового тестового обладнання та електронних систем навантаження.

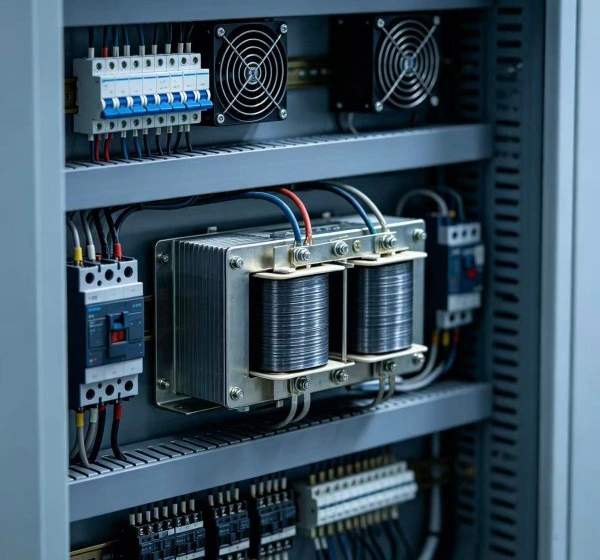

Широко використовується в шафах керування ПЛК, системах автоматизації, робототехніці, обладнанні з ЧПУ та компактних електричних панелях керування.
| Характеристика | Умови тестування | Продуктивність |
|---|---|---|
| Витримувана напруга діелектрика | 2500 В змінного струму / 50 Гц / 60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Короткочасне перевантаження | 10× Номінальна потужність протягом 5 с | Без видимих пошкоджень |
| Термін служби навантаження | Циклічна робота (10 с увімкнено / 90 с вимкнено) | >9000 годин |
| Стійкість до вологи | 40°C ±2°C, 90--95% RH, 100 год | ΔR ≤ ±(1%R + 0,05Ω) |
| Швидка зміна температури | -55°C / 55°C / 155°C, 15 хв кожен, 5 циклів | ΔR ≤ ±(2%R + 0,05Ω) |
| Термостійкість | 350°C / 2 год | Без видимих пошкоджень або зміни кольору |
| Температурний коефіцієнт (TCR) | Номінальний проти початкового опору | <300 ppm/°C |
| Вогнестійкість | 10× Номінальна потужність протягом 5 хв | Немає запалювання |
| Характеристика | Умови тестування | Продуктивність |
|---|---|---|
| Термінальна міцність | 45N / 30с | Без ослаблення або видимих пошкоджень |
| Стійкість до вібрації | 5--200 Гц, 1g, 98 м/с² | Без структурних пошкоджень |
| Стійкість до тепла пайки | 350±5°C Припій, 3 с | ΔR ≤ ±(1%R + 0,05Ω) |
| Зовнішній вигляд | Візуальний огляд | Без видимих пошкоджень, чітке маркування |
| Паяемость | 235±5°C Solder, 5s | Покриття припоєм ≥95% |
| Елемент порівняння | Ультратонкий алюмінієвий резистор DUFEW | Звичайний силовий резистор |
|---|---|---|
| Дизайн житла | Ультратонкий алюмінієвий корпус із повністю закритим корпусом | Переважно відкрита або напівзакрита конструкція |
| Місце встановлення | Тонкий профіль 6--8 мм дозволяє компактно встановлювати пліч-о-пліч | Більший корпус вимагає більше місця для встановлення |
| Охорона навколишнього середовища | Краща стійкість до пилу, вологи, вібрації та окислення | Обмежений захист навколишнього середовища для суворих умов |
| Тепловіддача | Алюмінієвий корпус підтримує прямий монтаж на шасі або радіатор для покращеного охолодження | В першу чергу покладається на природне повітряне охолодження |
| Діапазон опору | Широкий діапазон від 0,01 Ом до 120 кОм | Зазвичай обмежений діапазон опору залежно від конструкції |
| застосування | Компактне промислове обладнання, VFD, сервосистеми, акумуляторне обладнання та тестування під навантаженням | Програми розсіювання потужності загального призначення |
| Налаштування | Підтримує індивідуальні розміри, клеми, провідні дроти, номінальні значення потужності та значення опору | Обмежене налаштування |
В: Його головною перевагою є надтонка структура, товщина всього 6--8 мм. Ця компактна конструкція забезпечує ефективне розсіювання електроенергії, одночасно зменшуючи простір для встановлення, що робить його придатним для сервоприводів, систем VFD, акумуляторного обладнання та промислових шаф управління, де простір обмежений.
A: Так. Плоска алюмінієва основа дозволяє безпосередньо монтувати його на металевий корпус або зовнішній радіатор. Застосування термопасти між контактними поверхнями може ще більше підвищити ефективність теплопередачі та підвищити безперервну робочу продуктивність.
A: Повністю закритий алюмінієвий корпус у поєднанні з вогнестійким ізоляційним покриттям забезпечує ефективний захист від пилу, вологи, вібрації та окислення. Порівняно з відкритими резисторними структурами, ця конструкція забезпечує кращу адаптованість до навколишнього середовища, тоді як додатковий захист корпусу може бути доданий для зовнішнього застосування або застосування з високим рівнем захисту.
A: Так. DUFEW забезпечує налаштування OEM та ODM на основі конкретних електричних, механічних та монтажних вимог. Індивідуальні опції включають значення опору, номінальну потужність, розміри корпусу, конфігурацію клем і проводів, монтажну структуру, конструкцію з низькою індуктивністю та інші спеціальні характеристики. Клієнти можуть надати креслення або технічні вимоги, а інженери DUFEW оцінять і розроблять відповідне рішення.
A: Вони зазвичай використовуються в додатках, що вимагають компактних розмірів і надійного розсіювання тепла, включаючи системи сервоприводів, приводи зі змінною частотою, схеми динамічного гальмування, обладнання для заряджання та розряджання акумуляторів, системи промислової автоматизації, джерела живлення, системи електронного навантаження та обладнання для відновлюваної енергії.
DUFEW надає послуги з виробництва OEM та ODM для промислових силових резисторів, підтримуючи виробників обладнання, дистриб’юторів і системних інтеграторів індивідуальні рішення, що охоплюють електричні характеристики, механічну конструкцію та вимоги до встановлення.
Можливості налаштування включають номінальну потужність від 50 Вт до 6 кВт, значення опору від 0,01 Ом до 120 кОм, розміри корпусу, конфігурації клем і проводів, монтажні конструкції, конструкції з низькою індуктивністю, спеціальні етикетки, логотипи та модифікації для конкретних застосувань.
Кожен індивідуальний продукт розробляється шляхом інженерної оцінки та контролю виробництва, щоб забезпечити надійні теплові характеристики, електричну стабільність і тривалу роботу в промислових умовах.
Вибір правильного резистора допомагає збільшити надійність системи та термін служби. При виборі моделі враховуйте наступні фактори:
| Елемент вибору | Рекомендація |
|---|---|
| Номінальна потужність | Виберіть відповідно до безперервного або періодичного робочого циклу з достатнім запасом безпеки. |
| Значення опору | Відповідність вимогам до інвертора, сервоприводу або електричної схеми. |
| Робоча напруга | Переконайтеся, що максимальна робоча напруга не перевищує технічних характеристик продукту. |
| Спосіб охолодження | Для застосування з більшою потужністю встановіть резистор на металеву пластину або радіатор. |
| Місце встановлення | Виберіть розміри в залежності від наявного простору шафи або обладнання. |
| Тип підключення | Виберіть конфігурацію клем або проводів відповідно до вимог встановлення. |
Якщо ви не впевнені, яка модель найкраще підходить для вашого застосування, команда інженерів DUFEW може порекомендувати найбільш прийнятне рішення на основі ваших умов експлуатації.
