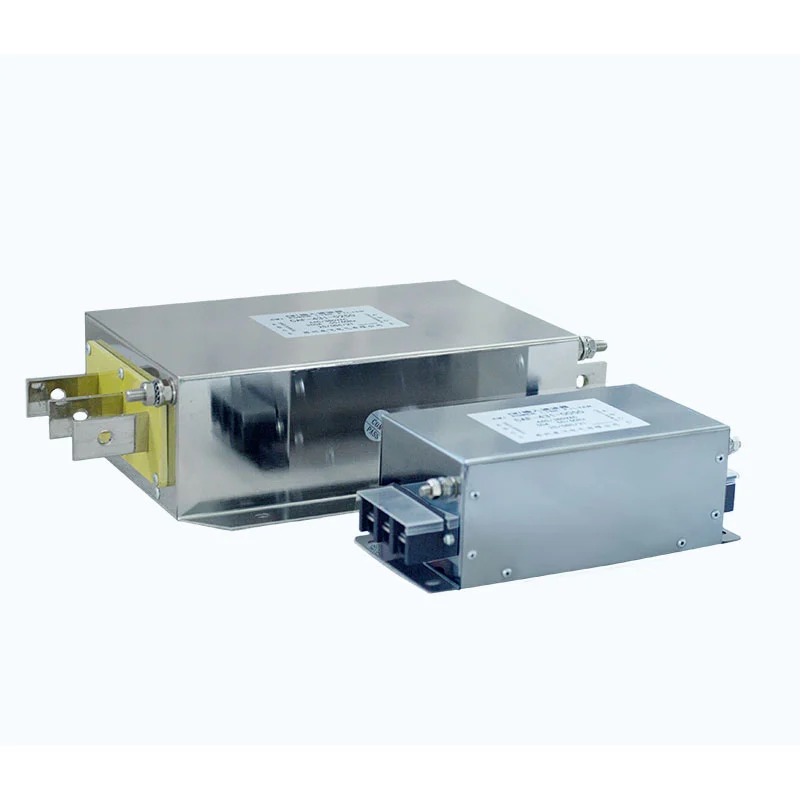

Фільтр джерела живлення встановлюється між вхідним джерелом живлення та входом живлення обладнання. Його основне призначення — контролювати електромагнітні перешкоди (EMI), що проходять через лінію електропередач.
Силове електронне обладнання, таке як інвертори, сервоприводи та імпульсні джерела живлення, може створювати високочастотний шум під час роботи комутації. Зовнішнє електричне обладнання та мережа живлення також можуть вносити небажані високочастотні перешкоди в ту саму лінію живлення.
Фільтр забезпечує опір цим небажаним високочастотним компонентам, одночасно пропускаючи звичайне джерело живлення.
Він призначений для роботи в обох напрямках:
- Зменшити високочастотні перешкоди, створювані обладнанням і спрямовані на мережу живлення
- Зменшити зовнішні радіочастотні та електричні перешкоди, що потрапляють в обладнання через лінію живлення
- Придушення синфазних і диференціальних перешкод
- Зменшити можливість виникнення перешкод між сусіднім електронним обладнанням
Таким чином, фільтр використовується як частина EMI/EMC контролю обладнання та системи придушення перешкод лінії живлення.
Фільтр використовує комбінацію синфазних дроселів, конденсаторів X, конденсаторів Y і резистивних компонентів для формування мережі фільтрації низьких частот.
Синфазний дросель має високий імпеданс до синфазного високочастотного шуму, одночасно пропускаючи звичайний струм живлення.
Конденсатор X підключено через провідники живлення та забезпечує шлях для високочастотного шуму диференціального режиму.
Конденсатори Y забезпечують контрольований шлях між провідниками живлення та опорним заземленням або шасі для відповідних синфазних перешкод.
Залежно від конфігурації схеми резистивні компоненти можуть використовуватися для розряду конденсатора та демпфування схеми.
Комбінована схема забезпечує придушення синфазних і диференціальних перешкод у заданому діапазоні частот.
Фільтр може використовувати як одноступеневу, так і двоступеневу структуру.
Одноступенева фільтрація підходить для застосувань, де рівень перешкод можна контролювати за допомогою однієї фільтрувальної секції, а простір для установки обмежений.
Двоступінчаста фільтрація забезпечує додаткове ослаблення, коли обладнання працює в більш вимогливому електромагнітному середовищі.
Відповідну конфігурацію слід визначати відповідно до обладнання, характеристик перешкод, необхідного ослаблення та умов встановлення.
Наведені нижче характеристики застосовуються до відповідної конфігурації продукту. Різні серії фільтрів Dufew Electric можуть мати різні діапазони напруги та струму.
| Параметр | Специфікація |
|---|---|
| Номінальна напруга | 250 В змінного струму для зазначеної однофазної конфігурації |
| Номінальний струм | 1A-60A для зазначеної однофазної конфігурації |
| Робоча частота | 50 Гц / 60 Гц / до 500 Гц, залежно від конфігурації |
| Діапазон фільтрації | 5 кГц - 30 МГц |
| Діелектрична міцність, від лінії до лінії | 1500 В постійного струму / 60 с |
| Діелектрична міцність, лінія-земля | 2250 В постійного струму / 60 с* |
| Опір ізоляції | >100 МОм при 1000 В постійного струму |
| Можливість перевантаження | 1,4 × номінальний струм протягом 1 хвилини з принаймні 15 хвилинами між перевантаженнями |
| Рівень захисту | IP00 / IP20 |
| Клас ізоляції | T40 / F (155°C) |
| Вогнезахисний клас | UL94V-2 |
| Стандарт продукту | GB/T 15287/8 |
* У технічній інформації, що надається, також зазначено 2500 В постійного струму / 60 с для міцності діелектрика «лінія-земля». Застосовне значення має бути підтверджено з остаточної специфікації для вибраної моделі.
Типове позначення моделі: CAF-4 3 1-0010
| Код | опис |
|---|---|
| CAF | Серія фільтрів Dufew Electric |
| 4 | Клас напруги; 2 = 220 В, 4 = 380 В, 6 = 690 В |
| 3 | Конфігурація фаз; 3 = трифазний, 1 = однофазний |
| 1 | Категорія фільтра; 1 = вхідний фільтр, 2 = вихідний фільтр |
| 0010 | Номінальний струм; 0010 = 10А |
Перед замовленням позначення моделі слід звірити з відповідними специфікаціями продукту та паспортною табличкою.
Схема фільтра розглядає як синфазні, так і диференціальні високочастотні перешкоди, що дозволяє використовувати його там, де можуть бути присутніми різні типи кондуктивних електромагнітних перешкод.
Фільтр може зменшити перешкоди, створювані підключеним обладнанням і спрямовані на мережу живлення, а також обмежити зовнішні високочастотні перешкоди, що надходять через з’єднання живлення.
Зазначений діапазон фільтрації охоплює високочастотні перешкоди, пов’язані з перемиканням силової електроніки та іншого електронного обладнання.
Фільтрувальну структуру можна вибрати відповідно до рівня перешкод і вимог до встановлення.
Інтегрована конструкція підходить для встановлення всередині шаф управління та електричних корпусів, де простір для монтажу обмежений.
Фільтр призначений для однофазного силового електронного обладнання, де необхідно контролювати електромагнітні перешкоди. Його можна використовувати в однофазних інверторах, сервоприводах, імпульсних джерелах живлення, контролерах, вишивальних машинах, гравірувальних машинах, промисловому контрольному обладнанні та іншому електронному обладнанні, встановленому в середовищах, чутливих до електромагнітних перешкод.
Фільтр також можна використовувати в електричних установках, де кілька електронних пристроїв працюють в одній мережі живлення, і кондуктивні перешкоди можуть впливати на роботу обладнання або продуктивність системи.
Фільтр може бути доцільним, якщо обладнання має симптоми, пов’язані з перешкодами, наприклад:
- Неочікувані відключення
- Помилкове спрацьовування або ненормальна робота
- Втручання в зв'язок або управління
- Надмірний електричний шум
- Перешкоди лінії електропередач між сусіднім обладнанням
Ці симптоми можуть мати кілька причин. Перш ніж вибрати фільтр, слід визначити справжнє джерело проблеми. Фільтр не замінює заходи щодо усунення перевантаження, неправильного заземлення, несправності ізоляції, несправності обладнання чи інших основних електричних проблем.
При виборі фільтра слід враховувати напругу живлення обладнання, номінальний струм, робочу частоту, однофазну конфігурацію, необхідну ефективність фільтрації, розміри установки, спосіб заземлення, температуру навколишнього середовища та рівень захисту.
Для вказаної однофазної конфігурації рекомендована потужність фільтра приблизно в 1,2–1,5 рази перевищує номінальний струм обладнання. Остаточний вибір також повинен враховувати фактичний струм навантаження, умови перевантаження, робочу температуру та характеристики виробника.
Для вибору моделі клієнти можуть надати модель обладнання, напругу живлення, номінальний струм, робочу частоту, схему підключення, розміри встановлення, ознаки перешкод і робоче середовище.
Правильна установка особливо важлива для придушення високочастотних електромагнітних перешкод.
Перед встановленням перевірте напругу та струм обладнання. Обраний фільтр повинен бути сумісний з джерелом живлення обладнання та робочим струмом.
Перевірте корпус, клеми, точки кріплення, ідентифікаційну табличку та маркування проводів. Не встановлюйте пошкоджений блок.
Встановіть фільтр якомога ближче до джерела живлення захищеного обладнання. Для встановлення в шафі фільтр можна встановити на відповідній металевій монтажній поверхні відповідно до вимог встановлення.
Підключіть фільтр між вхідним джерелом живлення та входом обладнання відповідно до відповідної схеми підключення. Дотримуйтесь позначених вхідних і вихідних клем, де вказано певний напрямок підключення.
Клема заземлення повинна бути надійно підключена.
Не об’єднуйте разом вхідні та вихідні дроти фільтра.
Високочастотні перешкоди можуть з'єднуватися між близько розташованими вхідними та вихідними провідниками та обходити схему фільтрації. Тому електропроводку з боку введення та з боку навантаження слід прокладати окремо та тримати окремо, наскільки це можливо.
Заземлюючий провідник повинен бути коротким і мати достатньо низький опір для встановлення.
Після перевірки електропроводки та заземлення:
1. Перевірте підключення всіх терміналів.
2. Перевірте відокремлення вхідного/вихідного кабелю.
3. Увімкніть обладнання.
4. Слідкуйте за робочим станом і умовами тривоги.
5. Перевірте, чи початкові перешкоди були зменшені.
Для компактного однофазного обладнання вбудований фільтр може зменшити кількість компонентів, необхідних для встановлення.
| Порівняння | Інтегрований однофазний фільтр | Окремі блоки фільтрів |
|---|---|---|
| Структура | Одна інтегрована збірка | Кілька незалежних вузлів |
| монтаж | Одна точка установки фільтра | Окремі вузли та точки кріплення |
| Електропроводка | Спеціальні вхідні та вихідні термінали фільтра | Додаткове підключення та маршрутизація |
| Кабінетне приміщення | Підходить для компактних шаф управління | Потрібне місце для кожного блоку |
| Управління компонентами | Одна збірка виробу | Окремі компоненти та аксесуари |
Фактична ефективність електромагнітних перешкод залежить від схеми фільтра, електричних умов, заземлення, прокладки кабелю та якості монтажу. Саму інтегровану структуру не слід розглядати як гарантію чудового ослаблення електромагнітних перешкод без даних тестування для конкретного застосування.
Dufew Electric виробляє компоненти силової електроніки, включаючи резистори, гальмівні системи, реактори, фільтри, трансформатори та спеціальні електричні компоненти.
Для фільтрів джерела живлення виробництво та перевірка можуть включати:
Перевірка компонентів → Фільтр у зборі → Електричні випробування → Остаточна перевірка → Упаковка
Залежно від конфігурації продукту перевірка може включати:
- Перевірка специфікації компонентів
- Перевірка клем і з'єднань
- Випробування опору ізоляції
- Випробування електричної міцності
- Випробування електричних характеристик
- Перевірка розмірів
- Остаточна перевірка продукції
Відповідні технічні записи та тестова документація можуть бути надані відповідно до вимог продукту та проекту.
Dufew Electric має сертифікати ISO та CE, що підтверджує її діяльність з управління якістю та відповідності продукції.
Відповідні сертифікати та технічні документи повинні бути підтверджені відповідно до обраної моделі, конфігурації продукту та передбачуваного ринку.
Міжнародні замовлення можна організовувати відповідно до кількості товару, розмірів, пункту призначення та вимог щодо доставки.
За потреби можна використовувати морські перевезення, авіаперевезення, експрес-доставку або експедитора, призначеного клієнтом. Упаковка підбирається відповідно до складу товару та умов транспортування.
Він встановлюється на вході живлення електронного обладнання для придушення кондуктивних електромагнітних перешкод, що проходять по лінії електропередач. До типових застосувань належать однофазні інвертори, сервоприводи, імпульсні джерела живлення та контролери.
Фільтр призначений для усунення як синфазних, так і диференціальних високочастотних перешкод. Зазначений діапазон фільтрації становить від 5 кГц до 30 МГц для відповідної конфігурації.
Він повинен бути встановлений якомога ближче до джерела живлення захищеного обладнання. Кабелі вхідної та вихідної сторони повинні бути розділені, щоб зменшити електромагнітний зв’язок, який може обійти фільтр.
так Він призначений для застосування, включаючи однофазні інвертори, сервоприводи, імпульсні джерела живлення, контролери та подібне електронне обладнання, за умови сумісності електричних характеристик.
При виборі слід враховувати номінальний і фактичний робочий струм обладнання, напругу живлення, умови експлуатації та характеристики фільтра. Додана інструкція з вибору рекомендує приблизно 1,2--1,5 номінального струму обладнання.
Це може допомогти, коли ці симптоми спричинені або посилюються електромагнітними перешкодами або збоями в лінії електропередач. Якщо несправність є результатом перевантаження, неправильного заземлення, проблем із ізоляцією або внутрішньої несправності обладнання, її основну причину слід усунути окремо.
Електричні характеристики, структуру фільтрації, монтажні розміри та інші специфікації можна оцінити відповідно до вимог до обладнання та застосування.
так На висоті вище 1000 м для зменшення тепловиділення може знадобитися зниження номінального струму. Технічна інформація, що надається, вказує максимальну висоту 2000 м і рекомендує 15% зниження струму вище 1000 м. Остаточна вимога повинна бути підтверджена для обраної моделі.
Dufew Electric постачає фільтри джерел живлення для однофазних інверторів, сервоприводів, імпульсних джерел живлення, контролерів та іншого силового електронного обладнання. Фільтри використовують синфазні та диференціальні компоненти фільтрації для зменшення електромагнітних перешкод, що наводяться через з’єднання живлення.
Для вибору продукту надайте напругу обладнання, номінальний струм, робочу частоту, умови встановлення та доступну інформацію про перешкоди для перегляду конфігурації.
