Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

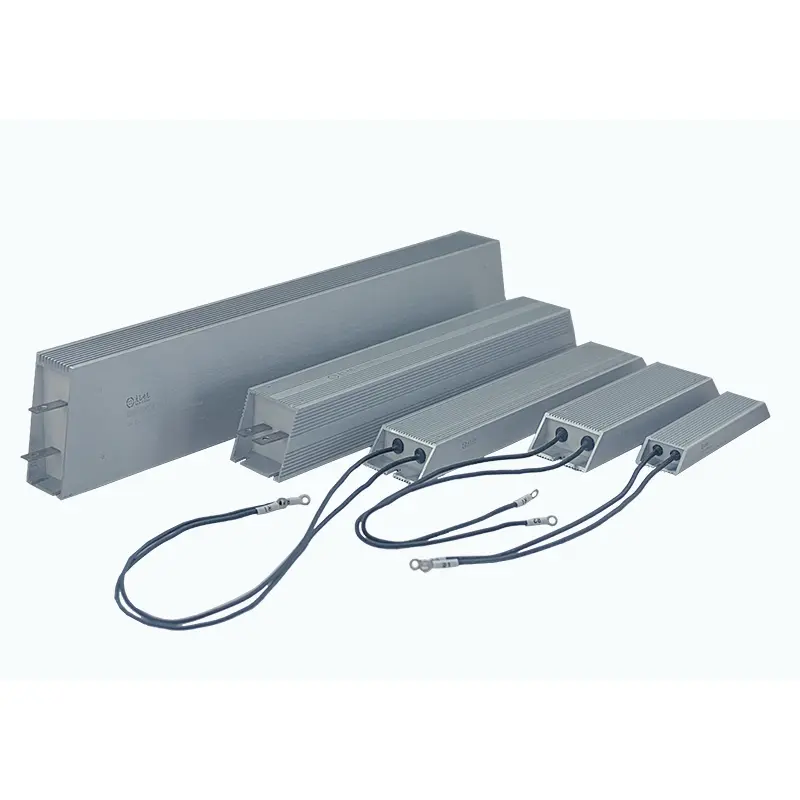

Промислові енергетичні системи часто працюють при великих навантаженнях, частих гальмуваннях, вібрації та підвищених температурах. Щоб забезпечити надійну роботу в таких складних умовах, трапецієподібний алюмінієвий резистор DUFEW поєднує в собі міцний алюмінієвий корпус з оптимізованою внутрішньою тепловою структурою, яка ефективно передає тепло, захищаючи резисторний елемент від пилу, вологи, вібрації та механічного впливу.
Елемент опору виготовляється з прецизійно намотаного нікель-хромового (Ni-Cr) або дроту зі сплаву Constantan, встановленого на високотемпературному ізоляційному сердечнику. Після електричної ізоляції слюдяними листами вузол повністю закривається всередині трапецієподібного алюмінієвого корпусу за допомогою спеціально розробленої суміші кварцового піску високої чистоти та високотемпературної смоли. Ця структура створює ефективний шлях теплопровідності, швидко передаючи внутрішнє тепло зовнішнім ребрам охолодження, одночасно захищаючи резистор від окислення та забруднення навколишнього середовища.
Розроблений для промислової автоматизації та важкого обладнання, резистор підтримує як клеми з нержавіючої сталі, так і високотемпературні підключення проводів, дозволяючи гнучку установку в гальмівних системах VFD, сервоприводах, шафах керування двигунами, групах навантажень, обладнанні для відновлюваних джерел енергії та промислових системах розподілу електроенергії.
На відміну від звичайних прямокутних алюмінієвих резисторів, трапецієподібний корпус розроблено спеціально для підвищення ефективності охолодження та механічної стабільності в промислових умовах.
Трапецієподібний профіль збільшує зовнішню поверхню охолодження, дозволяючи теплу більш ефективно розсіюватися через природну конвекцію та покращуючи тривалу роботу.
Резисторний елемент повністю герметичний всередині алюмінієвого корпусу, забезпечуючи чудову стійкість до пилу, вологи, вібрації та окислення, продовжуючи термін служби виробу.
Ширша монтажна основа забезпечує міцнішу механічну підтримку, зменшуючи рух під час постійної вібрації та роблячи резистор придатним для кранів, ліфтів, верстатів та іншого важкого обладнання.
Наповнення з кварцового піску передає тепло набагато швидше, ніж повітря, дозволяючи внутрішньому теплу швидко досягати алюмінієвого корпусу для покращеного охолодження. Додаткові радіатори можуть бути встановлені, якщо потрібна більша безперервна розсіювана потужність.
- Оптимізований трапецієподібний корпус -- більша поверхня охолодження покращує природне розсіювання тепла порівняно зі звичайними прямокутними алюмінієвими резисторами.
- Повністю закрита конструкція -- повна герметична герметичність захищає від пилу, вологи, вібрації, окислення та механічних ударів.
- Чудова теплопровідність -- наповнення з кварцового піску швидко передає внутрішнє тепло до алюмінієвого корпусу, підтримуючи вищу щільність потужності.
- Широкий діапазон опору -- доступний від 0,01 Ом до 120 кОм з допусками опору ±3%, ±5% і ±10%.
- Надійна механічна міцність -- широка алюмінієва основа забезпечує надійне кріплення обладнання, що працює в умовах постійної вібрації.
- Гнучкі варіанти підключення -- доступні з клемами з нержавіючої сталі або високотемпературними проводами для різних вимог до встановлення.
- Доступне індивідуальне виробництво - Номінальна потужність, значення опору, розміри, клеми та конфігурації монтажу можуть бути налаштовані для проектів OEM.
Трапецієподібний алюмінієвий резистор підходить для промислових систем, які вимагають надійного розсіювання потужності, високої механічної міцності та тривалої стабільності.
Приводи зі змінною частотою (VFD), сервоприводи, схеми гальмування двигуна та регенеративні системи розсіювання енергії.
Крани, ліфти, прокатні стани, гірниче обладнання, компресори та інше обладнання, що працює в умовах частої вібрації та гальмування.
Банки навантажень, тестування джерел живлення, системи розряду акумуляторів, моделювання динамічного навантаження та промислові випробувальні стенди.
Обладнання для зберігання енергії, фотоелектричні інвертори, перетворювачі енергії вітру, зарядне обладнання та системи перетворення електроенергії.
Електричні шафи, розподільне обладнання, системи автоматизації та обладнання OEM, що потребують компактних, герметичних і високонадійних силових резисторів.
Правильне встановлення має важливе значення для досягнення оптимальних теплових характеристик і тривалого терміну служби.
Перед встановленням переконайтеся, що значення опору, номінальна потужність, робоча напруга та розміри відповідають вимогам обладнання.
Переконайтеся, що алюмінієвий корпус, клеми та монтажні отвори не деформовані, не мають тріщин або пошкоджень під час транспортування.
Міцно встановіть резистор за допомогою монтажних отворів на основі. Переконайтеся, що монтажна поверхня рівна та жорстка, щоб підтримувати хорошу механічну стабільність.
Для додатків середньої та високої потужності нанесіть тонкий шар термокомпаунду між основою резистора та монтажною пластиною або радіатором, щоб покращити теплопередачу.
Надійно під’єднайте клеми або провідні дроти та переконайтеся, що всі електричні з’єднання міцні, щоб запобігти надмірному контактному опору.
Встановіть резистор у добре провітрюваному місці. Для закритих електричних шаф рекомендується примусове повітряне охолодження при роботі на високій потужності.
Виміряйте значення опору перед подачею живлення на ланцюг і контролюйте робочу температуру під час першого введення в експлуатацію.
Резисторний елемент намотується з використанням високоякісного нікель-хромового (Ni-Cr) або дроту зі сплаву Constantan для забезпечення стабільних електричних характеристик, високої здатності до перевантажень і тривалого терміну служби.
Міцний ізоляційний шар із слюди електрично ізолює резистивний провід від алюмінієвого корпусу, зберігаючи чудову діелектричну міцність за високих температур.
Внутрішня порожнина заповнена високочистим кварцовим піском і термостійкою смолою, створюючи ефективний шлях теплопровідності, який швидко передає тепло від резисторного елемента до алюмінієвого корпусу.
Екструдований алюмінієвий корпус має оптимізований трапецієподібний профіль, який збільшує площу поверхні охолодження та покращує природну конвекцію повітря порівняно зі звичайними прямокутними корпусами.
Доступні або з клемами з нержавіючої сталі, або з високотемпературними дротами, щоб відповідати різним вимогам до монтажу та проводки.
| Код моделі | опис | приклад |
|---|---|---|
| АВТОМОБІЛЬ | Серія трапецієподібних алюмінієвих резисторів | АВТОМОБІЛЬ |
| 1500 Вт | Номінальна потужність | 1500 Вт |
| 27R | Номінальний опір | 27 Ом |
| J | Толерантність до опору | J = ±5% (додатково: H = ±3%, K = ±10%) |
| Параметр | Специфікація |
|---|---|
| Діапазон потужності | 50 Вт-6 кВт |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01 Ом--120 кОм |
| Толерантність до опору | ±3% / ±5% / ±10% |
| Рейтинг захисту | IP00 |
| Температурний коефіцієнт (TCR) | ≤300 ppm/°C |
| Рейтинг вогнестійкості | UL 94V-2 |
| Стандартний | GB/T 5792 |
| Характеристика | Умови тестування | Продуктивність |
|---|---|---|
| Витримувана напруга діелектрика | 2500 В змінного струму / 50 Гц / 60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Короткочасне перевантаження | 10× Номінальна потужність протягом 5 секунд | Без видимих пошкоджень |
| Термін служби навантаження | Циклічна робота (10 с увімкнено / 90 с вимкнено) | >9000 годин |
| Стійкість до вологи | 40°C ±2°C, 90--95% RH, 100 год | ΔR ≤ ±(1%R + 0,05Ω) |
| Швидка зміна температури | -55°C / 55°C / 155°C, 15 хвилин кожна, 5 циклів | ΔR ≤ ±(2%R + 0,05Ω) |
| Термостійкість | 350°C протягом 2 годин | Без видимих змін кольору чи пошкоджень |
| Температурний коефіцієнт | Номінальне навантаження проти морозостійкості | <300 ppm/°C |
| Вогнестійкість | 10× Номінальна потужність протягом 5 хвилин | Відсутність займання або відкритого вогню |
| Характеристика | Умови тестування | Продуктивність |
|---|---|---|
| Термінальна міцність | 45N / 30с | Без ослаблення або видимих пошкоджень |
| Стійкість до вібрації | 5--200 Гц, 1g, 98 м/с² | Немає видимих структурних пошкоджень |
| Стійкість до тепла пайки | Клеми занурені в припій 350±5°C на 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Зовнішній вигляд | Візуальний огляд | Без видимих пошкоджень, чітке маркування |
| Паяемость | Клеми занурені в припій 235±5°C на 5 секунд | Покриття припоєм ≥95% |
| Елемент порівняння | Трапецієподібний алюмінієвий резистор | Звичайний прямокутний резистор в алюмінієвому корпусі |
|---|---|---|
| Дизайн житла | Трапецієподібний профіль збільшує площу тепловіддачі та ефективність повітряного потоку | Стандартний прямокутний корпус з меншою поверхнею охолодження |
| Тепловий менеджмент | Наповнена кварцем конструкція швидко передає тепло алюмінієвому корпусу для більш стабільної робочої температури | Розсіювання тепла в основному залежить від поверхні корпусу, що призводить до нижчої теплової ефективності |
| Стійкість монтажу | Широка основа забезпечує відмінну механічну стійкість для обладнання, схильного до вібрації | Вужча основа забезпечує менший опір вібрації |
| Охорона навколишнього середовища | Повністю герметична конструкція стійка до пилу, вологи, окислення та механічних забруднень | Стандартне ущільнення забезпечує обмежений захист у важких промислових умовах |
| Можливість високого опору | Доступні значення опору до 120 кОм зі стабільною продуктивністю | Варіанти високого опору, як правило, більш обмежені |
A: Трапецієподібний алюмінієвий корпус збільшує зовнішню поверхню охолодження та покращує природний потік повітря навколо резистора. Він також забезпечує ширшу монтажну основу для кращої механічної стабільності, що робить його придатним для важкого промислового обладнання.
A: Так. Наповнена кварцом капсула ефективно передає внутрішнє тепло алюмінієвому корпусу, дозволяючи резистору витримувати повторювані цикли гальмування та короткочасні перевантаження, зберігаючи надійну роботу.
A: Так. Додаткові вбудовані термовимикачі або датчики температури можуть бути інтегровані за запитом, щоб забезпечити додатковий захист від перегріву для неконтрольованих або важливих для безпеки додатків.
A: Так, за умови, що всі резистори мають ідентичні характеристики. Слід підтримувати рівномірну вентиляцію, збалансовану проводку та належне розсіювання тепла, щоб забезпечити рівномірний розподіл навантаження та тривалу надійність.
- Професійний виробник силових резисторів з багаторічним досвідом роботи в промисловій силовій електроніці.
- Налаштування OEM і ODM для опору, номінальної потужності, розмірів, клем і варіантів монтажу.
- Суворий контроль якості з комплексним електричним і механічним тестуванням перед відправкою.
- Швидке виробництво та стабільне постачання як для стандартних моделей, так і для індивідуальних проектів.
- Технічна підтримка, щоб допомогти клієнтам вибрати найбільш підходяще резисторне рішення для їх застосування.
