Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

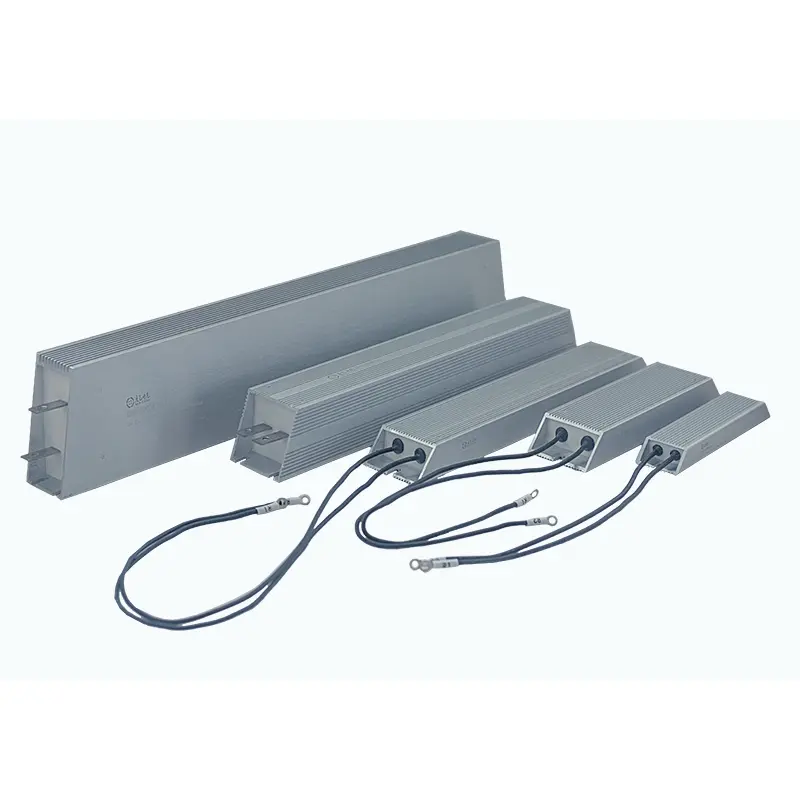

Алюмінієвий резистор спеціальної форми DUFEW — це інженерне рішення, розроблене для промислового обладнання, яке потребує спеціальних розмірів для встановлення, унікальних монтажних конструкцій або індивідуальних напрямків проводів.
На відміну від стандартних алюмінієвих резисторів із фіксованими розмірами, цей індивідуальний силовий резистор можна виготовити відповідно до фактичної компоновки вашого обладнання, включаючи форму корпусу, монтажні отвори, положення клеми та напрямок виходу дроту.
З номінальною потужністю від 50 Вт до 6 кВт, значеннями опору від 0,01 Ом до 120 кОм і параметрами допуску ±3%, ±5% і ±10%, DUFEW надає гнучкі OEM-рішення резисторів для систем автоматизації, обладнання для керування двигунами, транспортних систем і спеціальних промислових застосувань.
Підібравши конструкцію резистора до наявного простору для встановлення, клієнти можуть уникнути перепроектування корпусу, зменшити витрати на модифікацію та спростити інтеграцію обладнання.
Стандартні резистори призначені для типових компоновок обладнання. Однак багато промислових машин, спеціальних транспортних засобів і налаштованих систем керування мають обмежений внутрішній простір або неправильні монтажні позиції.
DUFEW розробляє індивідуальні алюмінієві резистори для вирішення цих проблем.
| Особливість | Вигода клієнта |
|---|---|
| Нестандартна геометрія корпусу | Підходить для нерегулярних просторів обладнання без структурних змін |
| Регульовані монтажні отвори | Прямий монтаж без додаткових кронштейнів |
| Гнучкий напрямок виходу електроду | Уникає перешкод у проводці всередині шаф управління |
| Повністю герметична алюмінієва конструкція | Захищає опорні елементи від пилу, вологи та вібрації |
| Оптимізована технологія термічного наповнення | Забезпечує рівномірний теплообмін і запобігає локальному перегріву |
| Інженерна підтримка OEM | Надає індивідуальні рішення від прототипу до масового виробництва |
DUFEW пропонує індивідуальні конструкції алюмінієвих корпусів на основі креслень замовника, вимог до монтажу та умов розміщення обладнання. Конструкцію корпусу можна адаптувати для складних умов встановлення, включаючи L-подібні конфігурації, зміщені структури, багатокутні конструкції, спеціальні вирізи та індивідуальні монтажні основи.
Цей гнучкий підхід до конструкції дозволяє безпосередньо інтегрувати резистор у компактне обладнання або системи з обмеженою площею встановлення, зменшуючи додаткову модифікацію під час складання.
Монтажну конструкцію можна модифікувати відповідно до вимог конкретного обладнання, включаючи відстань між отворами, глибину зенкерування, кількість монтажних вушок і кути кронштейнів.
Оптимізуючи монтажний інтерфейс під час виробництва, DUFEW допомагає клієнтам уникнути додаткових адаптерів і досягти швидшого та надійнішого встановлення.
Резисторний елемент виготовляється з високоякісного сплаву опорного дроту, точно намотаного на високотемпературну ізоляційну серцевину. Після ізоляції слюдяною ізоляцією вузол заповнюється кварцовим піском і спеціальними термічними зв’язуючими матеріалами всередині алюмінієвого корпусу для підвищення загальної стабільності.
Структура інкапсуляції забезпечує:
- Покращена теплопровідність порівняно з повітряною ізоляцією
- Стабільна тепловіддача
- Покращена електроізоляційна здатність
- Зменшення ризику локального перегріву
Щоб задовольнити різні вимоги до інсталяції, DUFEW підтримує кілька конфігурацій клем і проводів, включаючи клеми з нержавіючої сталі, високотемпературні дроти, бічні розетки та кутові розетки.
Ці налаштовані параметри підключення допомагають уникнути перешкод із навколишніми компонентами та забезпечують більшу гнучкість системної інтеграції.
| Особливість дизайну | Інженерна перевага |
|---|---|
| Алюмінієва оболонка індивідуальної форми | Відповідає умовам встановлення спеціального обладнання |
| Термонаповнення кварцовим піском | Покращує ефективність відведення тепла |
| Елемент з намотаного дроту зі сплаву | Забезпечує стабільну стійкість |
| Повністю закрита конструкція | Підвищує захист від пилу та вологи |
| Алюмінієвий тепловідвідний корпус | Швидко передає внутрішнє тепло |
| Індивідуальний напрямок виходу | Спрощує електричне підключення |
| Параметр | Специфікація |
|---|---|
| Тип продукту | Алюмінієвий резистор спеціальної форми |
| технології | Дротовий силовий резистор |
| Номінальна потужність | 50 Вт - 6 кВт |
| Діапазон опору | 0,01 Ом -- 120 кОм |
| Робоча напруга | ≤1200В |
| Толерантність до опору | ±3%, ±5%, ±10% |
| Основний матеріал | Високотемпературний ізоляційний матеріал |
| Провід опору | Дріт із високоякісного сплаву |
| Матеріал корпусу | Алюмінієвий сплав |
| Пломбувальний матеріал | Термічна суміш кварцового піску |
| Температурний коефіцієнт | ≤300 ppm/℃ |
| Опір ізоляції | ≥100 МОм |
| Діелектрична міцність | 2500 В змінного струму / 60 с |
| Рейтинг полум'я | UL94V-2 |
| Стандартний | GB-5792 |
| Тестовий елемент | Тестовий стан | Продуктивність |
|---|---|---|
| Діелектрична міцність | 2500 В змінного струму / 50 Гц / 60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Коротке перевантаження | 10-кратна номінальна потужність протягом 5 с | Без видимих пошкоджень |
| Довготривалий термін експлуатації | Тест циклічної роботи | >9000 год |
| Стійкість до вологи | 40℃±2℃ / 90%-95%RH /100 год | ΔR≤±(1%R+0,05Ω) |
| Температурний цикл | -55 ℃ / 55 ℃ / 155 ℃ цикли | Стабільна продуктивність |
| Термостійкість | 350 ℃ / 2 год | Без явних пошкоджень |
| Вогнестійкість | 10-кратна номінальна потужність | Відсутнє горіння |
| Промисловість | застосування |
|---|---|
| Промислова автоматизація | Індивідуальні схеми гальмування та захисту |
| Сервосистеми | Поглинання енергії та динамічне гальмування |
| Електричні транспортні засоби | Системи управління потужністю з обмеженим простором |
| Спеціальні транспортні засоби | Індивідуальні електричні схеми |
| Тестове обладнання | Системи моделювання навантаження |
| Відновлювані джерела енергії | Енергорозрядні програми |
| Ліфти та крани | Гальмівні системи двигунів |
| Морське обладнання | Компактні електричні системи керування |
Процес налаштування починається з детального аналізу вимог замовника, включаючи розміри установки, положення монтажу, номінальну потужність, значення опору та напрямок проводу. Ці специфікації допомагають визначити основні вимоги до конструкції резистора.
Виходячи з вимог застосування, інженери DUFEW розробляють відповідну структуру, оцінюючи конструкцію корпусу, продуктивність розсіювання тепла, конфігурацію терміналу та технологію внутрішнього наповнення, щоб забезпечити надійну інтеграцію з обладнанням клієнта.
Після підтвердження конструкції кожен резистор виготовляється за стандартизованими виробничими процедурами та проходить електричні та механічні випробування для перевірки продуктивності, безпеки та надійності перед відправкою.
| Порівняння | Індивідуальне рішення | Стандартний алюмінієвий резистор |
|---|---|---|
| Дизайн житла | Гнучкі житлові конструкції, розроблені відповідно до вимог обладнання | Стаціонарна прямокутна конструкція корпусу |
| Сумісність встановлення | Можна інтегрувати в нерегулярні або обмежені місця установки | Вимагає стандартних умов монтажу |
| Монтажна конфігурація | Монтажні отвори та кронштейни можна регулювати відповідно до компонування обладнання | Фіксовані монтажні розміри |
| Термінальне розташування | Доступні кілька напрямків до терміналів і напрямків | Стандартна конфігурація терміналу |
| Інтеграція обладнання | Зменшує додаткові модифікації під час інсталяції | Може знадобитися коригування існуючих структур обладнання |
| Діапазон застосування | Підходить для спеціальних машин і індивідуального промислового обладнання | Підходить для загального промислового застосування |
Індивідуальне рішення рекомендується, якщо обладнання має обмежений простір для встановлення, нестандартні монтажні положення або особливі вимоги до підключення. Це дозволяє резистору підходити до існуючої системи без серйозних структурних змін.
Ні. DUFEW використовує оптимізоване внутрішнє наповнення та теплообмінні структури для підтримки рівномірного розподілу тепла та зменшення ризику локального перегріву під час роботи.
DUFEW підтримує налаштування на основі вимог програми, зокрема:
- Форма корпусу
- Монтажні розміри
- Номінальна потужність
- Значення опору
- Термінальний тип
- Ведучий напрямок
- Конструкція установки
Стандартні моделі підходять для звичайних умов встановлення, тоді як індивідуальні конструкції забезпечують більшу гнучкість для обладнання з особливими обмеженнями простору, вимогами до монтажу або схемами проводки.
