Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

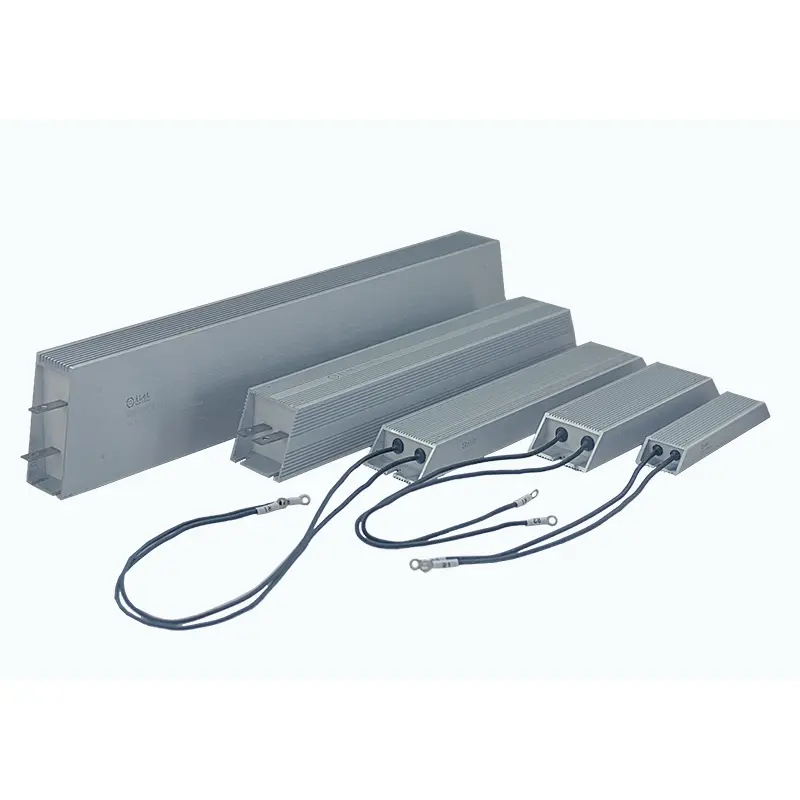

Безіндуктивний алюмінієвий резистор DUFEW спеціально розроблений для високошвидкісних комутаційних ланцюгів, систем імпульсного живлення, інверторів і прецизійного електронного обладнання, де звичайні дротяні резистори можуть страждати від паразитних ефектів індуктивності.
На відміну від стандартних силових резисторів, які створюють додатковий індуктивний опір під час швидких змін струму, DUFEW використовує вдосконалену біфілярну структуру обмотки Айртона-Перрі для мінімізації зв’язку магнітного поля та досягнення наднизьких характеристик індуктивності.
Покращуючи відгук на струм і зменшуючи перешкоди при перемиканні, цей резистор допомагає захистити чутливі компоненти живлення, покращити стабільність форми сигналу та підвищити надійність високочастотних електронних систем.
Доступні від 50 Вт до 6 кВт, зі значеннями опору від 0,01 Ом до 120 кОм, DUFEW пропонує індивідуальні рішення для резисторів з низькою індуктивністю для виробників силової електроніки, постачальників інверторів, компаній автоматизації та виробників промислового обладнання.
У сучасній силовій електроніці частота перемикання продовжує зростати, а компоненти стають більш чутливими до електричних перешкод і коливань напруги.
Звичайний резистор може створювати небажану індуктивність під час швидких змін струму, спричиняючи:
- Перевищення напруги
- Спотворення форми сигналу струму
- електромагнітні перешкоди
- Напівпровідникові напруги
- Нестабільність системи керування
Безіндуктивний алюмінієвий резистор DUFEW розроблено для підтримки стабільних електричних характеристик за умов струму, що швидко змінюються.
| Функція продуктивності | Інженерна цінність |
|---|---|
| Конструкція обмотки з наднизькою індуктивністю | Мінімізує небажані індуктивні ефекти під час високошвидкісного перемикання |
| Біфілярна обмотка Айртона-Перрі | Скасовує магнітні поля, створювані струмом |
| Швидка електрична відповідь | Покращує перехідні характеристики схеми |
| Можливість стабільного імпульсного навантаження | Витримує повторювані цикли зарядки та розрядки |
| Низькі електромагнітні перешкоди | Зменшує шум, що впливає на чутливі схеми |
| Алюмінієва структура термоконтролю | Забезпечує надійну роботу в умовах високої потужності |
Внутрішня структура обмотки є ключовим фактором, який відрізняє резистори з низькою індуктивністю від звичайних дротяних конструкцій. DUFEW використовує принцип біфілярної обмотки Айртона-Перрі, використовуючи два дроти опору, намотані в протилежних напрямках, щоб зменшити магнітні поля, що виникають під час протікання струму.
Дозволяючи магнітним полям двох обмоток частково гасити одне одного, ця структура значно зменшує чистий магнітний потік і зводить до мінімуму паразитну індуктивність, забезпечуючи швидшу електричну реакцію та покращену продуктивність у високошвидкісних комутаційних програмах.
Високочастотні комутаційні системи часто відчувають швидкі зміни струму, де паразитна індуктивність може генерувати небажані стрибки напруги та впливати на стабільність схеми. Резистори DUFEW з низькою індуктивністю розроблені для ефективної обробки перехідної енергії, придушення піків перемикання, покращення стабільності форми сигналу та зменшення навантаження на чутливі напівпровідникові компоненти.
Вони особливо підходять для:
- схеми інверторів IGBT
- Системи комутації MOSFET
- ШІМ перетворювачі потужності
- Високочастотні електронні навантаження
Під час роботи рекуперативного або динамічного гальмування надлишок енергії повинен швидко розряджатися, щоб підтримувати стабільність системи. Конструкція з низькою індуктивністю покращує реакцію на гальмування, зменшує перешкоди перемикання та допомагає захистити силові модулі інвертора від перехідних електричних навантажень.
У високочастотних системах електроживлення паразитна індуктивність може впливати на форми сигналів перемикання та загальну ефективність. Резистори DUFEW з низькою індуктивністю забезпечують характеристики швидкого відгуку для таких застосувань, як демпферні схеми, схеми обмеження струму та схеми поглинання імпульсів.
Для електронних систем тестування характеристики відгуку компонентів опору безпосередньо впливають на точність вимірювання. Оптимізована конструкція з низькою індуктивністю допомагає досягти більш точної імпульсної характеристики, зменшити спотворення сигналу та покращити повторюваність тесту.
| Структура | функція |
|---|---|
| Сплав опору дроту | Забезпечує стабільні характеристики опору |
| Симетрична біфілярна намотка | Зменшує магнітний зв'язок |
| Слюдяний ізоляційний шар | Розділяє шари намотування та покращує стабільність |
| Кварцове термонаповнення | Посилює теплопровідність |
| Алюмінієвий корпус | Забезпечує механічний захист і термоконтроль |
| Параметр | Специфікація |
|---|---|
| Тип продукту | Безіндуктивний алюмінієвий резистор |
| Основна особливість | Низька індуктивність |
| Технологія намотування | Біфілярна обмотка Айртона-Перрі |
| Діапазон потужності | 50 Вт - 6 кВт |
| Діапазон опору | 0,01 Ом -- 120 кОм |
| Робоча напруга | ≤1200В |
| Толерантність до опору | ±3%, ±5%, ±10% |
| Температурний коефіцієнт | ≤300 ppm/℃ |
| Матеріал корпусу | Алюмінієвий сплав |
| Ізоляційний матеріал | Високотемпературна вогнезахисна суміш |
| Діелектрична міцність | 2500 В змінного струму / 60 с |
| Опір ізоляції | ≥100 МОм |
| Стандартний | GB-5792 |
| Елемент порівняння | Безіндуктивний алюмінієвий резистор DUFEW | Звичайний дротяний резистор |
|---|---|---|
| Поточна відповідь | Призначений для швидкої зміни струму | Обмежений паразитною індуктивністю |
| Магнітний ефект | Протилежні магнітні поля компенсують одне одного | Магнітні поля накопичуються |
| Перемикання продуктивності | Підходить для високочастотних ланцюгів | Підходить переважно для низькочастотних програм |
| Контроль EMI | Знижений ризик електромагнітних перешкод | Високе утворення шуму |
| Захист напівпровідників | Допомагає зменшити стрибки напруги | Може збільшити тимчасовий стрес |
| Промисловість | Типове використання |
|---|---|
| Силова електроніка | Високочастотне поглинання енергії |
| Системи зарядки електромобілів | Комутаційні схеми захисту |
| Сонячні інвертори | Розряд енергії постійного струму |
| Вітроенергетичні системи | Захист конвертера |
| Сервоприводи | Динамічне гальмування |
| Промислова автоматизація | Швидкісні системи керування |
| Лабораторне обладнання | Точність імпульсного тестування |
DUFEW підтримує розробку індивідуальних безіндуктивних резисторів відповідно до вимог програми.
Доступні налаштування:
| Нестандартний елемент | Опції |
|---|---|
| Значення опору | 0,01 Ом-120 кОм |
| Номінальна потужність | 50 Вт-6 кВт |
| Вимога до індуктивності | Індивідуальний дизайн з низькою індуктивністю |
| Розміри | Стандартне або спеціальне житло |
| Термінали | Нержавіючі клеми або високотемпературні дроти |
| Електричні параметри | Налаштований відповідно до вимог схеми |
Оскільки швидкі зміни струму можуть створювати паразитну індуктивність у звичайних резисторах, спричиняючи стрибки напруги та електричний шум. Безіндуктивні резистори мінімізують ці ефекти та покращують стабільність схеми.
Головною відмінністю є технологія внутрішнього намотування. DUFEW використовує біфілярну обмотку Айртона-Перрі для зменшення взаємодії магнітного поля, тоді як стандартні резистори зазвичай використовують звичайну однонаправлену обмотку.
так Вони зазвичай використовуються в інверторних гальмівних схемах, схемах поглинання імпульсів і силових електронних системах, які вимагають швидкої реакції.
так DUFEW надає OEM налаштування для значення опору, номінальної потужності, механічних розмірів, клем і вимог до низької індуктивності.
