Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

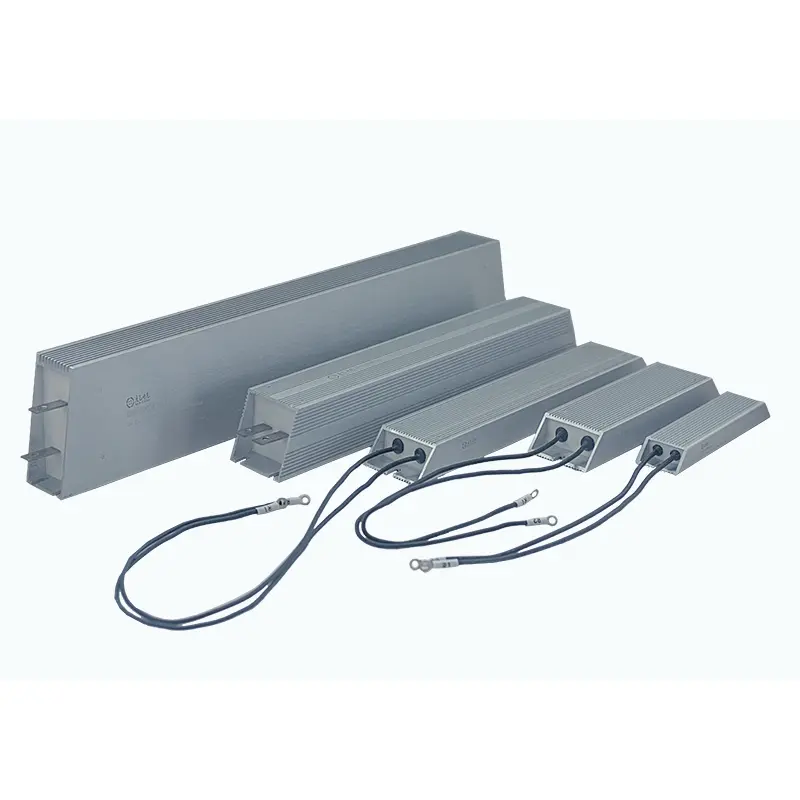

Інверторний алюмінієвий резистор DUFEW спеціально розроблений для гальмівних систем приводів із змінною частотою (VFD), сервоприводів і програм управління промисловими двигунами, які потребують надійного регенеративного поглинання енергії.
Під час уповільнення, підйому або швидкої зупинки двигуна двигун генерує регенеративну енергію, яка повертається до шини постійного струму інвертора. Якщо ця енергія не може бути ефективно спожита, надмірне підвищення напруги може спровокувати перенапругу інвертора або пошкодити компоненти живлення.
Гальмівні резистори інвертора DUFEW перетворюють регенеровану електричну енергію в теплову енергію за допомогою високоефективної конструкції резистора, покритого алюмінієм, допомагаючи підтримувати стабільну роботу інвертора та підвищувати безпеку системи.
Завдяки міцному корпусу з алюмінієвого сплаву, технології інкапсуляції з високою ізоляцією та оптимізованому дизайну управління температурою, DUFEW пропонує надійні рішення для гальмівних резисторів для виробників промислової автоматизації, постачальників інверторів і будівельників обладнання по всьому світу.
Доступні номінальна потужність 50 Вт-6 КВт, значення опору 0,01 Ом-120 кОм і специфікації, що налаштовуються відповідно до вимог до інверторного гальмування.
На відміну від резисторів загального призначення, гальмівні резистори інвертора повинні витримувати повторювані короткочасні імпульси високої потужності під час циклів гальмування.
Інверторний алюмінієвий резистор DUFEW розроблено для:
- Раптовий регенеративний викид енергії
- Часті цикли прискорення та уповільнення
- Умови короткочасного перевантаження
- Вимоги до динамічного гальмування
Безпечно розсіюючи надлишок енергії, він допомагає:
- Запобігайте перенапрузі шини постійного струму
- Захист інверторних модулів
- Поліпшення реакції на гальмування
- Підвищення надійності обладнання
| Особливість | Вигода |
|---|---|
| Призначений для гальмування VFD | Відповідає вимогам до розсіювання енергії приводу змінної частоти |
| Висока здатність поглинати імпульсну енергію | Витримує повторювані цикли гальмування та регенерації |
| Тепловідвідний корпус з алюмінієвого сплаву | Швидко віддає тепло під час роботи |
| Повністю закрита капсульована структура | Захищає від пилу, вологи та вібрації |
| Стандартний монтажний отвір | Легка установка та заміна |
| Кілька варіантів терміналу | Підтримує різні вимоги до проводки |
| Спеціальні параметри опору та потужності | Відповідає різним характеристикам інвертора |
Резисторний елемент виготовлено з високотемпературних ізоляційних матеріалів і намотано високоякісним дротом із нікель-хромового (Ni-Cr) або мідно-нікелевого (Cu-Ni) сплаву. Після ізоляції слюдяної ізоляції вузол заповнюється вогнестійким термічним компаундом і герметизується всередині корпусу з алюмінієвого сплаву.
Ця інтегрована структура покращує механічну міцність, стійкість до вібрації, ефективність теплопередачі та довгострокову експлуатаційну надійність у промислових гальмівних системах.
У внутрішній структурі використовується кварцове наповнення в поєднанні зі спеціальними сполучними речовинами для підвищення теплопровідності. Порівняно з традиційною повітряною ізоляцією ця конструкція передає тепло від резисторного елемента до алюмінієвого корпусу більш ефективно.
Разом із зовнішніми канавками для розсіювання тепла теплова конструкція допомагає підтримувати стабільну ефективність гальмування, покращувати температурний баланс і продовжувати термін служби в умовах постійного навантаження.
DUFEW підтримує різні варіанти підключення, включаючи клеми з нержавіючої сталі та високотемпературні провідні дроти, щоб відповідати різноманітним вимогам встановлення. Інтегровані монтажні отвори спрощують установку в інверторних шафах і промислових системах керування.
Вибір правильного резистора вимагає врахування параметрів інвертора, умов гальмування та середовища встановлення.
| Фактор відбору | Розгляд |
|---|---|
| Значення опору | Має відповідати діапазону гальмівного опору, рекомендованому виробником інвертора |
| Номінальна потужність | Вибирається відповідно до частоти гальмування та необхідної потужності поглинання енергії |
| Потужність двигуна | Більша потужність двигуна зазвичай вимагає більшої гальмівної здатності |
| Робочий цикл | Часті операції гальмування вимагають більшої теплової потужності |
| Середовище встановлення | Необхідно оцінити умови вентиляції та конструкцію охолодження шафи |
Неправильний вибір резистора може призвести до надмірного гальмівного струму, недостатнього гальмівного моменту, перегріву або сигналізації захисту інвертора. DUFEW рекомендує вибрати відповідні значення опору на основі характеристик інвертора та фактичних робочих вимог.
| застосування | функція |
|---|---|
| Частотні приводи (VFD) | Поглинає регенеративну енергію під час гальмування двигуна |
| Системи сервоприводу | Обробляє енергію сповільнення сервомотора |
| Ліфти | Контролює енергію, що виробляється під час опускання та гальмування |
| Крани та підйомне обладнання | Підтримує часті операції старт-стоп |
| Обладнання промислової автоматизації | Забезпечує динамічний захист від гальмування |
| Тестування електронного навантаження | Діє як потужне резистивне навантаження |
| Обладнання для відновлюваних джерел енергії | Схеми розряду та захисту енергії |
| Параметр | Специфікація |
|---|---|
| Тип продукту | Інверторний алюмінієвий резистор |
| застосування | Динамічне гальмування/рекуперативне розсіювання енергії |
| Діапазон потужності | 50 Вт - 6 кВт |
| Діапазон опору | 0,01 Ом -- 120 кОм |
| Робоча напруга | ≤1200В |
| Толерантність до опору | ±3%, ±5%, ±10% |
| Матеріал дроту опору | Нікель-хром / мідно-нікелевий сплав |
| Матеріал корпусу | Алюмінієвий сплав |
| Ізоляційний матеріал | Високотемпературна вогнезахисна суміш |
| Температурний коефіцієнт | ≤300 ppm/℃ |
| Рівень захисту | IP00 |
| Рейтинг полум'я | UL94V-2 |
| Стандартний | GB-5792 |
| Тестовий елемент | Тестовий стан | Продуктивність |
|---|---|---|
| Діелектрична міцність | 2500 В змінного струму / 50 Гц / 60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Коротке перевантаження | 10-кратна номінальна потужність /5 с | Без видимих пошкоджень |
| Довготривалий термін експлуатації | Робота циклічного розряду | >9000 год |
| Стійкість до вологи | 40℃±2℃ /90%-95%RH /100 год | ΔR≤±(1%R+0,05Ω) |
| Температурний цикл | Цикли від -55 ℃ до 155 ℃ | Стабільна продуктивність |
| Термостійкість | 350 ℃ /2 год | Без явних пошкоджень |
| Випробування полум'ям | 10-кратна номінальна потужність | Відсутнє горіння |
| Порівняння | Інверторний алюмінієвий резистор DUFEW | Загальний потужний резистор |
|---|---|---|
| Призначення програми | Призначений для поглинання енергії рекуперативного гальмування | Призначений для звичайних навантажень |
| Обробка енергії | Підтримує короткочасні імпульси високої енергії | В основному підходить для стабільних навантажень |
| Сумісність керування двигуном | Підходить для VFD і серво гальмівних систем | Немає спеціальної конструкції інвертора |
| Захист від перенапруги | Допомагає запобігти перенапрузі шини постійного струму | Обмежені можливості захисту |
| Тепловий дизайн | Оптимізовано для повторних циклів гальмування | Може перегріватися при частих імпульсах |
| монтаж | Призначений для інтеграції в шафу керування | Установка загального призначення |
Перед встановленням перевірте модель інвертора, рекомендований діапазон опору, необхідну потужність гальмування та робочий цикл, щоб переконатися, що резистор відповідає системним вимогам.
Перед встановленням перевірте алюмінієвий корпус, клеми, стан капсуляції та монтажну конструкцію, щоб переконатися, що резистор не пошкоджений і готовий до роботи.
Належне розсіювання тепла має важливе значення для надійної роботи гальмування. Рекомендується вертикальне встановлення для покращення повітряного потоку, у той час як слід підтримувати достатню відстань між резисторами. Для закритих шаф може знадобитися додаткова примусова вентиляція відповідно до умов експлуатації.
Використовуйте термостійкі кабелі, забезпечте надійне з’єднання клем і зберігайте відстань проводів між інвертором і резистором настільки короткою, наскільки це можливо, щоб підвищити надійність з’єднання.
Після встановлення перевірте значення опору, стежте за температурою поверхні під час роботи та перевірте ефективність гальмування, щоб переконатися, що система працює правильно.
DUFEW підтримує індивідуальні інверторні гальмівні резистори, включаючи:
| Нестандартний елемент | Доступні параметри |
|---|---|
| Значення опору | Спеціальний опір, що відповідає вимогам інвертора |
| Номінальна потужність | 50 Вт-6 кВт |
| Розмір житла | Індивідуальні розміри |
| Тип терміналу | Нержавіючі клеми / вивідні дроти |
| Компоненти захисту | Додатковий термозахист |
| Дизайн програми | Налаштовується відповідно до умов гальмування |
Алюмінієвий резистор інвертора поглинає регенеративну енергію, що утворюється під час гальмування двигуна, і перетворює її в теплову енергію, запобігаючи перенапрузі шини постійного струму та захищаючи систему інвертора.
Значення опору має відповідати діапазону, рекомендованому виробником інвертора. Занадто низьке значення може спричинити надмірний струм, тоді як надто високе значення може знизити ефективність гальмування.
так Інверторні гальмівні резистори DUFEW підходять для сервосистем, особливо для застосувань, які потребують швидкого уповільнення та повторних циклів гальмування.
так DUFEW підтримує додавання теплових вимикачів або компонентів температурного захисту для додатків, які потребують додаткового моніторингу безпеки.
