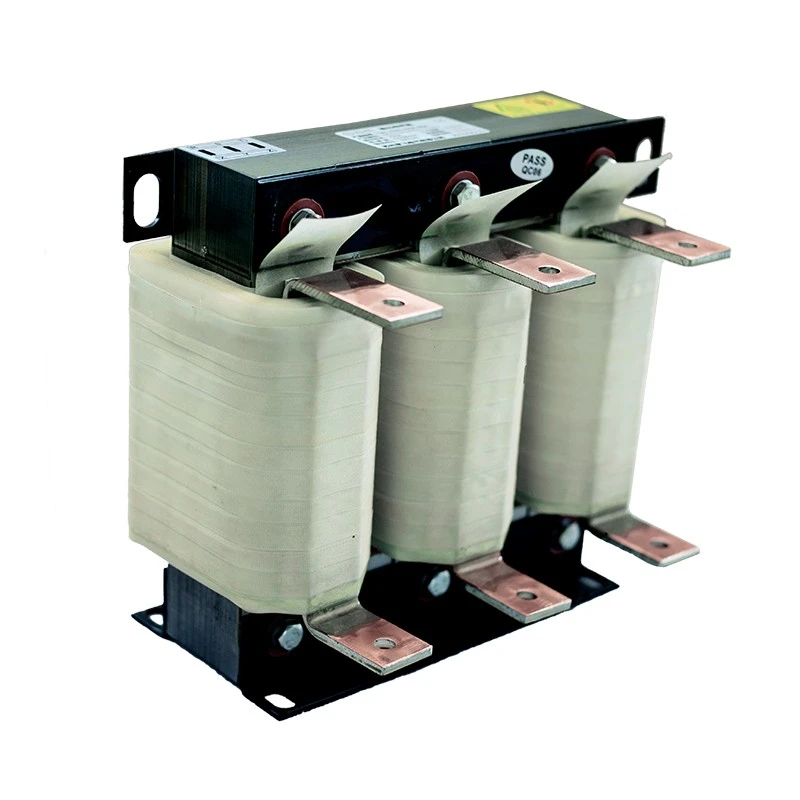

Вихідний реактор

Dufew Electric Output Reactor встановлюється між вихідними клемами VFD і двигуном, щоб покращити якість передачі електроенергії та захистити системи двигуна від високочастотного перемикання.

Характеристики швидкого перемикання вихідної напруги ШІМ від VFD можуть спричинити високу напругу dv/dt, відбиті хвилі напруги, гармонічні струми та додатковий зарядний струм кабелю. Ці ефекти стають більш серйозними, якщо між інвертором і двигуном використовуються довгі кабелі.

Додаючи відповідний імпеданс до вихідного кола, реактор допомагає згладити форми сигналів напруги, зменшити стрибки напруги на клемах двигуна, знизити напругу ізоляції та підвищити надійність промислових систем приводу.

У реакторах Dufew використовуються сердечники з кремнієвої сталі з низькими втратами, високотемпературні ізоляційні матеріали та оптимізовані структури обмоток для забезпечення стабільної роботи в умовах безперервної промислової експлуатації.

Why Industrial Systems Need an Output Reactor?

Вирішіть проблеми перевантаження по струму в довгих кабелях

Якщо кабель між інвертором і двигуном занадто довгий, розподілена ємність кабелю створює додатковий зарядний струм.

Без належного захисту це може спричинити:

- Сигналізація перевантаження по струму VFD

- Нестабільна робота двигуна

- Підвищене вихідне навантаження інвертора

- Знижена надійність системи

VFD Output Reactor зменшує ємнісний зарядний струм і покращує стабільність системи, особливо для застосувань, де двигун встановлено далеко від шафи інвертора.

Ключові переваги

1. Захист ізоляції двигуна

Реактор зменшує вплив високочастотних змін напруги ШІМ, створюваних VFD, допомагаючи захистити ізоляцію двигуна під час безперервної роботи.

Це знижує напругу на обмотках двигуна, зменшує старіння ізоляції та продовжує термін служби двигуна. Це допомагає підвищити загальну надійність системи, особливо у складних промислових застосуваннях.

2. Покращена продуктивність довгого кабелю

Якщо двигуни встановлено далеко від шафи VFD, довгі кабелі можуть збільшити зарядний струм і викликати ефект відбитої напруги.

Реактор допомагає зменшити ці впливи, покращуючи якість форми струму та обмежуючи коливання напруги. Він підтримує більші відстані кабельної передачі, зберігаючи стабільну роботу двигуна.

3. Зниження рівня шуму та електромагнітних перешкод

The optimized inductive design helps suppress high-frequency harmonic components generated during VFD operation.

Це також зменшує електромагнітний шум двигуна, струм витоку та потенційні перешкоди для розташованого поблизу обладнання автоматизації та керування, створюючи більш стабільне робоче середовище.

4. Надійне промислове будівництво

Реактор виготовляється з серцевиною з холоднокатаної кремнієвої сталі, системою ізоляції класу F, процесом вакуумного просочення та варіантами мідної або алюмінієвої обмотки.

Ця міцна конструкція забезпечує стабільну індуктивність, знижену вібрацію та надійні теплові характеристики для тривалої промислової експлуатації.

Конструктивні особливості

Трифазна конструкція магнітного балансу

Симетрична трифазна структура сердечника забезпечує збалансовану магнітну продуктивність усіх обмоток.

Це допомагає зменшити магнітні втрати, зберігаючи стабільні характеристики індуктивності, забезпечуючи послідовну електричну продуктивність під час роботи VFD.

Гнучкі можливості встановлення

Реактор доступний у різних конфігураціях, включаючи відкриті конструкції IP00 і корпуси захисту IP20, щоб відповідати різноманітним вимогам до встановлення.

Він підтримує як вертикальний, так і горизонтальний способи встановлення. Доступні індивідуальні розміри відповідно до простору шафи, умов монтажу та конкретних потреб застосування.

Типові застосування

Реакторні рішення Dufew широко використовуються в промислових застосуваннях, де потрібен захист двигуна та стабільна робота VFD.

Типові програми включають:

- Системи приводів із змінною частотою для підвищення стабільності живлення та зменшення електричного навантаження на двигуни.

- Промислові шафи керування двигунами, насоси та вентилятори, які потребують надійної безперервної роботи.

- Крани та підйомне обладнання, гірниче обладнання та портове обладнання, що використовується у складних умовах праці.

- Прокатні стани, машини для лиття під тиском і текстильні машини для стабільних і ефективних виробничих процесів.

- Автоматизовані виробничі лінії та обладнання для відновлюваної енергетики, де важлива надійність електроенергії.

Рекомендовані умови застосування

Як вибрати правильний реактор?

Вибір реактора повинен ґрунтуватися на параметрах VFD, стані кабелю та вимогах до двигуна, щоб забезпечити належну продуктивність і надійну роботу.

Параметри VFD

При виборі слід враховувати такі ключові фактори, як:

- Номінальна напруга і вихідний струм

- Потужність двигуна та робоча частота

Умови кабелю

Характеристики кабелю та умови встановлення також впливають на вибір реактора, зокрема:

- Довжина і тип кабелю

- Середовище встановлення

- Розподілена ємність

Вимоги до моторики

Слід оцінити ізоляцію двигуна та умови експлуатації, щоб відповідати відповідному рішенню реактора, включаючи:

- Клас ізоляції

- Експлуатаційний стан

- Вимоги до захисту

Dufew пропонує індивідуальні конструкції реакторів відповідно до різних промислових застосувань і системних вимог.

Приклад моделі

CAL-4321-0250-EISA

Технічні характеристики

Виробничі можливості та гарантія якості

Dufew Electric спеціалізується на промислових енергетичних компонентах і індивідуальних рішеннях для реакторів.

Кожен вихідний реактор виготовляється за допомогою контрольованих процесів, включаючи:

- Інспекція виробництва сердечника

- Контроль процесу намотування

- Випробування на витримку високої напруги

- Випробування опору ізоляції

- Перевірка підвищення температури

- Перевірка електричних характеристик

Products can be supplied with:

- Відповідність системі управління якістю ISO

- Сертифікована продукція CE

- Індивідуальна технічна документація

Перед відправкою кожен реактор перевіряється відповідно до специфікацій замовника, щоб забезпечити надійне встановлення та роботу.

Упаковка та транспортування

Промислові реактори вимагають надійного захисту під час міжнародних перевезень через свою вагу та електромагнітні компоненти.

Dufew забезпечує:

Особливості упаковки:

- Вологостійкий захист

- Протиударне кріплення

- Експорт стандартних дерев'яних ящиків

- Індивідуальна упаковка відповідно до розміру та ваги продукту

FAQ

Q1: Де цей продукт встановлено в системі VFD?

Його встановлюють між вихідними клемами VFD і двигуном, щоб покращити якість вихідного сигналу та зменшити електричне навантаження на стороні двигуна.

Q2: Коли рекомендується використовувати це рішення?

Він зазвичай використовується для додатків з довгими кабелями, захисту ізоляції двигуна та систем, на які впливають стрибки напруги, шум або перешкоди.

Q3: Чи може він замінити компонент захисту на стороні входу?

Компоненти на стороні входу та на стороні двигуна мають різні функції. Один зосереджений на захисті джерела живлення, а інший покращує роботу двигуна.

Q4: Чи можна налаштувати його для різних програм?

так Dufew пропонує індивідуальні рішення на основі напруги, струму, вимог до встановлення та робочого середовища.

Індивідуальні промислові рішення від Dufew Electric

Dufew Electric пропонує надійні реакторні рішення для промислових застосувань VFD з професійними можливостями виробництва, індивідуальною інженерною підтримкою та суворим контролем якості.

Dufew допомагає клієнтам підвищити надійність обладнання, знизити витрати на технічне обслуговування та досягти стабільної роботи, починаючи від захисту двигуна й закінчуючи системами приводу на великі відстані.
