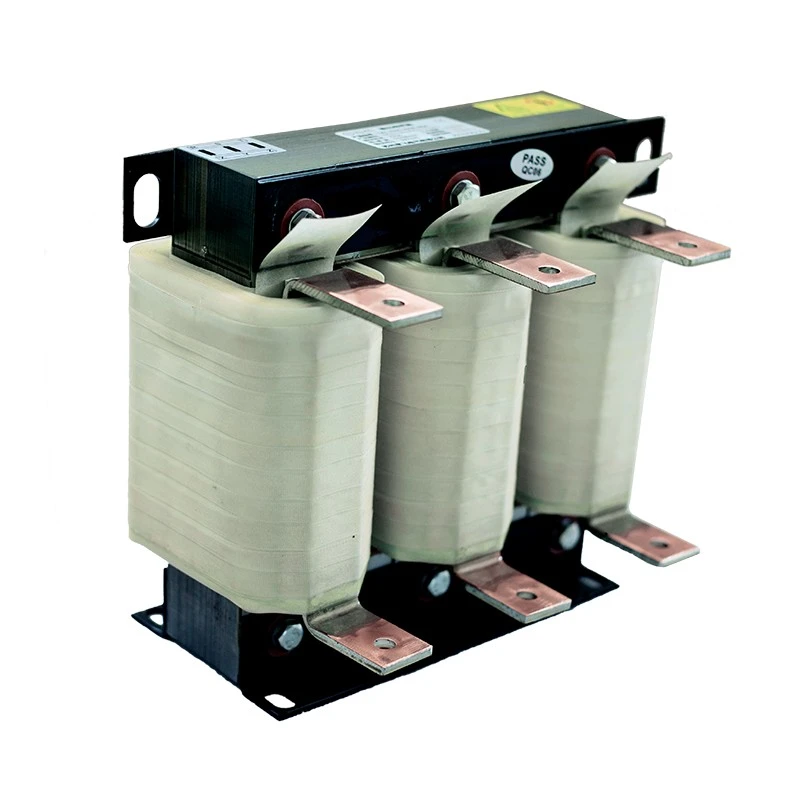

Реактор приводу змінної частоти

Приводи зі змінною частотою забезпечують ефективне керування швидкістю двигуна та управління енергією, але їх високочастотне перемикання може спричинити гармонічні струми, коливання напруги та додаткове електричне навантаження на підключене обладнання.

Реактор електроприводу Dufew Electric Variable Frequency Drive Reactor покращує продуктивність системи VFD, додаючи відповідний імпеданс до схеми. Відповідно до положення встановлення та системних вимог, він забезпечує різні функції захисту як для сторони живлення, так і для сторони навантаження двигуна.

Вибір залежить від того, чи виникає основна електрична проблема з боку джерела живлення чи з боку навантаження двигуна.

При встановленні на вхідній стороні VFD реактор допомагає покращити якість електроенергії, зменшити вплив гармонік і обмежити вплив перехідного струму.

При установці на вихідній стороні VFD він допомагає оптимізувати електричні умови на стороні двигуна, зменшити навантаження, пов’язану з перемиканням, і підвищити надійність системи приводу.

Виготовлені з сердечниками з холоднокатаної кремнієвої сталі з низькими втратами, ізоляційними матеріалами класу F, технологією вакуумного просочення та оптимізованими структурами обмоток, реактори Dufew забезпечують стабільну індуктивність, надійні теплові характеристики та тривалу промислову довговічність.

Прикладні рішення для різних системних вимог VFD

Різні промислові середовища вимагають різних конфігурацій реактора. Dufew надає рішення на основі додатків відповідно до фактичних умов експлуатації, структури системи та електричних вимог, допомагаючи покращити продуктивність як на стороні живлення, так і на стороні двигуна.

Застосування реактора на стороні входу

Встановлена ​​між джерелом живлення та вхідними клемами VFD, конфігурація сторони входу в основному використовується для покращення електричного середовища системи приводу. Це допомагає зменшити вплив гармонійного струму та вхідного імпульсного струму, одночасно покращуючи стабільність джерела живлення та обмежуючи перешкоди, які можуть впливати на ПЛК, датчики та інше контрольне обладнання.

Ця конфігурація підходить для промислових об’єктів з декількома системами VFD, обладнання, що працює в нестабільних умовах живлення, і додатків, де потрібна покращена якість електроенергії.

Застосування реактора на стороні виходу

Встановлена ​​між вихідними клемами VFD і двигуном конфігурація вихідного боку спрямована на покращення умов роботи двигуна. Це допомагає зменшити навантаження на перемикання ШІМ, покращити якість вихідного сигналу та обмежити електричні перешкоди, підтримуючи більш стабільну та надійну роботу двигуна.

Типові сфери застосування включають з’єднання двигунів на великій відстані, важке обладнання та обладнання, де важлива підвищена надійність двигуна.

Ключові переваги Dufew Reactor Solutions

Покращення якості електропостачання

Для застосувань, на які впливають нестабільні умови живлення або гармонічні перешкоди, реактори допомагають зменшити вплив гармонійного струму, підвищити стабільність джерела живлення та обмежити перехідні зміни струму. Вони також можуть зменшити електричні перешкоди, що впливають на чутливе обладнання, що робить їх придатними для промислових систем з кількома приводами або суворими вимогами до якості електроенергії.

Підвищення надійності моторного приводу

З боку двигуна реактор допомагає зменшити електричне навантаження, спричинене високочастотним перемиканням, і покращити умови вихідного кола. Це підтримує надійну роботу двигуна та може допомогти зменшити випадкові переривання під час складних умов експлуатації.

Стабільна магнітна продуктивність

У реакторах Dufew використовуються холоднокатані сердечники з кремнієвої сталі з низькими втратами, оптимізовані конструкції магнітних ланцюгів і технологія точної намотування для підтримки стабільних характеристик індуктивності під час безперервної роботи. Отримана структура допомагає зменшити магнітні втрати та підвищення температури, одночасно підтримуючи надійну довгострокову роботу.

Ізоляційний дизайн промислового рівня

Система ізоляції поєднує в собі ізоляційні матеріали класу F з вакуумним просоченням і процесами високотемпературного затвердіння. Ця конструкція покращує вологостійкість, механічну міцність і термостійкість, допомагаючи реактору підтримувати надійну роботу та довший термін служби в промислових умовах.

Гнучка індивідуальна конструкція реактора

Dufew підтримує індивідуальні рішення для реакторів на основі номінальної напруги, номінального струму, вимог до падіння напруги, конструкції установки, матеріалу обмотки та вимог до захисту. Конфігурація може бути адаптована до різних електричних параметрів і планування шафи.

Доступні опції включають мідні або алюмінієві обмотки, вертикальне або горизонтальне встановлення та різні конструкції захисту, такі як відкриті конструкції IP00 та захисні корпуси IP20. Ця гнучкість дозволяє інтегрувати реактор у широкий спектр ЧРП та промислових енергетичних систем.

Типові застосування

Реакторні рішення Dufew широко використовуються в:

Посібник з вибору реактора для застосування VFD

Правильна конфігурація реактора залежить від фактичних системних вимог.

Dufew надає інженерну підтримку, щоб рекомендувати відповідні специфікації відповідно до напруги, струму, положення установки та робочого середовища.

Як вибрати правильне рішення для реактора?

Вибір правильного реактора вимагає врахування параметрів VFD, фактичних умов системи та необхідного рівня захисту. Зіставлення цих факторів з електричними та механічними характеристиками реактора допомагає забезпечити стабільну роботу та правильну інтеграцію в систему приводу.

Параметри VFD

Основні параметри VFD включають номінальну напругу, номінальний струм, потужність двигуна та робочу частоту. Ці значення визначають основні електричні вимоги до реактора та повинні відповідати специфікаціям системи приводу.

Системні умови

Слід також оцінити місце встановлення, стан джерела живлення, відстань підключення двигуна, характеристики навантаження та робоче середовище. Наприклад, довгі кабелі двигуна, часті зміни навантаження або складні промислові умови можуть вимагати іншої конфігурації реактора.

Вимоги до захисту

Необхідна функція захисту є ще одним важливим фактором. Залежно від застосування, реактор може бути обраний для зменшення гармонійного впливу, підвищення стабільності живлення, забезпечення захисту двигуна, відповідності конкретним вимогам до падіння напруги або підтримки безперервної роботи під високими навантаженнями.

Технічні характеристики

Номер моделі Пояснення

Приклад: CAL-4321-0250-EISA

Виробничі можливості та гарантія якості

Dufew Electric спеціалізується на компонентах силової електроніки, включаючи реактори, резистори, гальмівні системи, трансформатори та індивідуальні електричні рішення. Його виробничі можливості охоплюють обробку сердечників, намотування, обробку ізоляції та перевірку електричних характеристик для різних промислових застосувань.

Виробничий процес включає обробку сердечника з кремнієвої сталі, точне намотування котушки, вакуумне просочення, високотемпературне затвердіння та випробування електричних характеристик. Ці процеси допомагають підтримувати постійні характеристики продукту та надійну роботу під час безперервної роботи.

Перевірка якості охоплює опір ізоляції, витримку напруги, підвищення температури та перевірку електричних характеристик. Кожен тест забезпечує додаткову перевірку надійності ізоляції, теплових характеристик і загальної якості електрики.

Dufew підтримує індивідуальний дизайн, співпрацю OEM і ODM, а також виробництво на основі креслень замовника та вимог до застосування. Технічна документація та послуги розробки прикладних програм також доступні для підтримки вибору продукту, системної інтеграції та розробки проекту.

Сертифікати та відповідність

Продукція Dufew виробляється відповідно до визнаних промислових вимог, зокрема:

- Система управління якістю ISO 9001

- Відповідність CE

- IEC289

- GB10229

- JB9644

Упаковка та глобальна доставка

Dufew надає стандартні експортні пакувальні рішення відповідно до розмірів продукту, ваги та вимог до транспортування.

Упаковка включає:

- Ударостійкий захист

- Вологостійка упаковка

- Експорт дерев'яних ящиків

- Записи перевірки перед відвантаженням

Ці заходи забезпечують безпечне транспортування та надійну роботу монтажу.

Реактор із змінною частотою та звичайний реактор

FAQ

Q1: Коли слід встановлювати реактор із змінною частотою?

Реактор рекомендується, якщо система VFD відчуває гармонічні перешкоди, коливання напруги, часті аварійні сигнали перевантаження по струму, велику відстань кабелю двигуна або вимоги до захисту ізоляції двигуна.

Q2: Як вибрати між установкою на стороні входу та стороні виходу?

Установка на стороні входу в основному вибирається для покращення якості електроенергії та зменшення гармонік.

Встановлення на стороні виходу в основному вибирається для покращення електричних умов на стороні двигуна та підвищення надійності приводу.

Вибір залежить від умов системи, вимог до обладнання та робочого середовища.

Q3: Які проблеми може допомогти вирішити цей реактор у додатках VFD?

Це може допомогти зменшити гармонічні перешкоди, коливання напруги, електричний стрес і нестабільну роботу, викликану складними промисловими умовами експлуатації.

Q4: Чи може Dufew налаштувати специфікації реактора?

так Dufew підтримує налаштовану напругу, струм, падіння напруги, матеріал обмотки, структуру установки та електричні параметри відповідно до вимог проекту.

Індивідуальні рішення VFD Reactor від Dufew Electric

Dufew Electric надає індивідуальні рішення для реакторів змінного струму для промислових приводних систем із професійними можливостями виробництва, інженерною підтримкою та суворим контролем якості.

From power quality improvement to motor drive optimization, Dufew helps customers improve equipment reliability, reduce electrical stress, and achieve stable long-term operation.

Зв’яжіться з Dufew Electric для індивідуального дизайну реактора та співпраці з OEM.
