Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

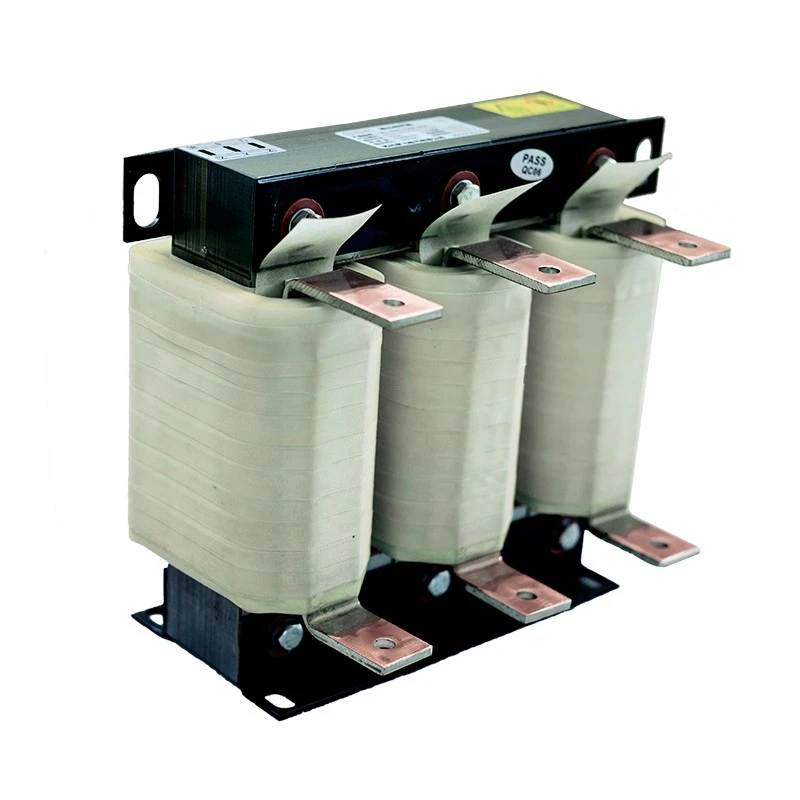

Dufew Electric AC Line Reactor встановлюється між джерелом живлення змінного струму та вхідними клемами VFD, щоб забезпечити контрольований імпеданс, допомагаючи стабілізувати потік струму та покращити загальне електричне середовище.
Реактор допомагає зменшити гармонічний струм, створюваний схемами випрямляча VFD, обмежити раптові зміни струму, захистити вхідні компоненти інвертора та підвищити загальну надійність енергосистеми.
Сучасні приводи змінної частоти (VFD) використовують технологію високошвидкісного перемикання для керування швидкістю двигуна та підвищення енергоефективності. Однак процес перемикання та нелінійні вхідні характеристики можуть внести електричні перешкоди в енергосистему.
Без належного захисту вхідного сигналу системи VFD можуть мати гармонійні спотворення струму, стрибки вхідного струму, коливання напруги, електричні перешкоди та підвищене навантаження на компоненти інвертора.
Ці проблеми можуть призвести до перегріву електричного обладнання, скорочення терміну служби інвертора, пошкодження конденсаторів шини постійного струму, нестабільної роботи двигуна та несподіваного простою обладнання.
Вхідні випрямлячі VFD можуть генерувати гармонійні струми, які впливають на електричну мережу, особливо в установках, де працюють системи з декількома інверторами.
Він зменшує гармонічний вплив, додаючи імпеданс до вхідного кола, допомагаючи покращити якість електроенергії та підтримувати більш стабільне електричне середовище.
Переваги включають:
- Знижений гармонічний зворотний зв'язок з джерелом живлення
— Покращена стабільність форми сигналу напруги
- Зменшення перешкод між електричним обладнанням
- Кращий захист силових конденсаторів і трансформаторів
Для фабрик із кількома приводами із змінною швидкістю це допомагає створити більш надійну та стабільну систему живлення.
Під час запуску двигуна, прискорення, зміни навантаження або нестабільних умов живлення може виникнути надмірний вплив струму, що вплине на компоненти інвертора.
Реактор допомагає зменшити електричне навантаження, обмежуючи вхідний імпульсний струм, зменшуючи навантаження на мости випрямляча, захищаючи компоненти шини постійного струму інвертора та покращуючи довгострокову надійність VFD.
Він особливо підходить для промислових систем живлення з високою потужністю короткого замикання або трансформаторів з низьким опором.
Промислове середовище потребує електричних компонентів, які можуть безперервно працювати за мінливих навантажень і складних умов роботи.
Dufew Electric AC Line Reactor використовує оптимізовану електромагнітну конструкцію та технологію ізоляції для досягнення стабільної індуктивності, меншого підвищення температури, зниження електромагнітної вібрації та надійної тривалої роботи.
У реакторі використовуються високоякісні холоднокатані матеріали сердечника з кремнієвої сталі для зменшення магнітних втрат і підтримки стабільних характеристик індуктивності під час безперервної роботи.
Ця конструкція забезпечує:
- Зниження втрат енергії та підвищення ефективності роботи
- Кращі теплові характеристики в умовах постійного навантаження
- Стабільні електричні характеристики
- Надійна робота для тривалої промислової експлуатації
Виходячи з різних поточних вимог, Dufew Electric забезпечує оптимізовані структури обмоток для забезпечення надійних електричних характеристик у різних промислових застосуваннях.
Особливості конструкції намотування:
- Варіанти намотування з міді або алюмінію для різних потреб застосування
- Конструкція провідника сильного струму для підтримки складних умов експлуатації
- Покращена тепловіддача
- Знижене підвищення температури обмотки під час роботи
Ця оптимізована структура дозволяє реактору відповідати різним промисловим вимогам до струму, зберігаючи стабільну та ефективну роботу.
Вузол обмотки обробляється шляхом вакуумного просочення та високотемпературного затвердіння, що покращує ізоляційні характеристики та підвищує загальну механічну міцність.
Процес покращує:
- Міцність ізоляції для більш безпечної експлуатації
- Механічна стійкість в умовах вібрації
- Стійкість до вібрації та впливу навколишнього середовища
- Тривала експлуатаційна довговічність
Цей виробничий процес допомагає підтримувати надійну роботу та подовжує термін служби в промислових умовах.
Вибір правильного мережевого реактора змінного струму вимагає узгодження параметрів реактора з системою VFD.
Dufew Electric оцінює такі фактори:
| Параметр вибору | Розгляд дизайну |
|---|---|
| Напруга VFD | Визначає рівень ізоляції та конфігурацію реактора |
| Номінальний струм | Визначає розмір провідника та тепловий дизайн |
| Потужність двигуна | Впливає на вибір потужності реактора |
| Падіння напруги | Визначає вимоги до опору |
| Operating Frequency | Впливає на електромагнітну структуру |
| Середовище встановлення | Визначає захист і монтажну конструкцію |
Before quotation, customers should provide:
- Номінальна потужність VFD
- Вхідна напруга
- Номінальний струм
- Необхідне падіння напруги
- Умови монтажу
- Операційне середовище
| Пункт | Лінійний реактор змінного струму | Output Reactor |
|---|---|---|
| Положення установки | Між блоком живлення та входом VFD | Між виходом VFD і двигуном |
| Основна функція | Зменшити вхідні гармоніки та імпульсний струм | Захистіть ізоляцію двигуна та зменшіть навантаження на форму вихідного сигналу |
| Основна програма | Покращення якості електроенергії | Довгий кабель захисту двигуна |
| Типові користувачі | Промислові VFD системи | Двигуни з міжміськими кабельними з'єднаннями |
Dufew Electric пропонує як вхідні, так і вихідні реактори відповідно до системних вимог.
Різні промислові системи вимагають різних електричних конфігурацій і методів встановлення. Dufew Electric надає індивідуальні рішення для реакторів на основі вимог застосування, допомагаючи клієнтам досягти надійної роботи та бездоганної інтеграції в різні промислові системи керування.
Реактор можна налаштувати відповідно до ключових електричних параметрів, включаючи номінальну напругу, номінальний струм, відсоток падіння напруги та робочу частоту, щоб відповідати різним вимогам енергосистеми.
Для адаптації до різних макетів шаф і середовищ встановлення реактори Dufew підтримують кілька варіантів встановлення, включаючи встановлення в шафі, автономне встановлення, вертикальне встановлення та горизонтальне встановлення.
Відповідно до конкретних умов застосування та поточних вимог клієнти можуть вибрати відповідні матеріали для намотування, включаючи мідну або алюмінієву обмотку.
Завдяки гнучким параметрам конфігурації та індивідуальним конструкціям реактори Dufew можна інтегрувати в різні промислові системи керування, зберігаючи при цьому стабільну та надійну роботу.
Dufew Electric AC Line Reactor широко використовується в промислових системах, які потребують покращеної якості електроенергії VFD та електричного захисту.
| застосування | Типове обладнання | Основні переваги |
|---|---|---|
| Промислова автоматизація | Верстати з ЧПУ, виробничі лінії, сервосистеми | Покращена електрична стабільність |
| Системи моторного приводу | Насоси, вентилятори, компресори, конвеєри | Зменшене навантаження на інвертор |
| Важке обладнання | Крани, ліфти, підйомні системи | Надійна робота при мінливих навантаженнях |
| Обробна промисловість | Прокатні стани, технологічне обладнання | Покращена якість електроенергії |
| Системи відновлюваної енергії | Інверторні системи, накопичувачі енергії | Стабільне перетворення електроенергії |
| Параметр | Специфікація |
|---|---|
| Тип продукту | Лінійний реактор змінного струму |
| Номінальна напруга | 220 В змінного струму / 380 В змінного струму / 690 В змінного струму / 1140 В змінного струму |
| Робоча частота | 50 Гц / 60 Гц / До 500 Гц |
| Номінальний струм | 5А - 3800А |
| Падіння напруги | 0,5% / 1% / 2% / 4% |
| Можливість перевантаження | 1,5 номінального струму протягом 60 секунд |
| Діелектрична міцність | 3000 В змінного струму / 50 Гц / 5 мА / 1 хв |
| Опір ізоляції | ≥100 МОм (1000 В постійного струму) |
| Рівень захисту | IP00 / IP20 |
| Клас ізоляції | T40/F (155 ℃) |
| Вогнезахисний клас | UL94V-2 |
| Рівень шуму | ≤65 дБ |
| Термін служби | ≥15 років |
| Стандарти | IEC289:1987 / GB10229-88 / JB9644-1999 |
Приклад: CAL-4312-0250-EISA
| Код | опис |
|---|---|
| КАЛ | Лінійний реактор змінного струму |
| 4 | Рівень напруги (2=220В, 4=380В, 6=690В) |
| 3 | Номер фази |
| 1 | Тип реактора |
| 2 | Падіння напруги |
| 0250 | Номінальний струм |
| EI | Основна структура |
| S | Структура установки |
| A | Матеріал намотування |
Перед доставкою Dufew Electric проводить електричні та структурні перевірки, щоб забезпечити надійну роботу.
Тестування включає:
| Test Item | Вимога |
|---|---|
| Випробування опору ізоляції | ≥100 МОм |
| Випробування на діелектричну міцність | 3000 В змінного струму |
| Тест на підвищення температури | Відповідно до номінального навантаження |
| Перевірка електричних параметрів | Підтвердження індуктивності та струму |
| Огляд зовнішнього вигляду | Перевірка сердечника, обмотки, клем |
Dufew Electric спеціалізується на компонентах силової електроніки та індивідуальних електричних рішеннях, надаючи надійні мережеві реактори змінного струму для різних промислових застосувань.
Завдяки інтегрованим виробничим можливостям Dufew керує ключовими виробничими процесами від обробки сердечників і виробництва котушок до остаточного складання та перевірки якості.
Виробничий процес включає різання кремнієвої сталі, складання сердечника та перевірку магнітних характеристик для забезпечення стабільних електромагнітних характеристик.
Dufew пропонує мідні та алюмінієві обмотки з професійною обробкою ізоляції та процесами вакуумного просочення для підвищення надійності та довговічності продукції.
Остаточне виробництво включає встановлення терміналу, електричні випробування та перевірку якості, щоб переконатися, що кожен реактор відповідає необхідним стандартам продуктивності.
This integrated manufacturing capability enables Dufew Electric to provide both standard AC Line Reactors and customized solutions for different industrial applications.
Dufew Electric дотримується структурованих процедур управління якістю, щоб забезпечити постійну продуктивність продукції та надійну роботу протягом усього терміну служби.
Наявні документи про якість включають:
- Сертифікація системи управління якістю ISO
- Сертифікація CE
- Звіти про тестування продукції
Технічні документи та протоколи перевірок можуть бути надані відповідно до вимог проекту замовника.
Реактори лінії змінного струму потребують захисту від вологи, вібрації та механічних впливів під час транспортування.
Dufew Electric забезпечує:
- Експортна стандартна упаковка
- Захист від вологи
- Посилене внутрішнє кріплення
- Ідентифікаційні етикетки товару
Перед відправкою інженери підтверджують:
- Специфікація товару
- Вага і розміри
- Вимоги до встановлення
- Вимоги до доставки
Виберіть відповідний реактор відповідно до номінальної потужності VFD, вхідної напруги, номінального струму та необхідного падіння напруги, щоб забезпечити сумісність із системою застосування.
Перед встановленням уважно перевірте стан продукту, включаючи стан сердечника, зовнішній вигляд обмотки та клемні з’єднання, щоб переконатися, що реактор готовий до роботи.
Стандартний спосіб підключення:
Джерело живлення → Дроссель мережі змінного струму → Вхід VFD
Реактор повинен бути встановлений у добре провітрюваному приміщенні з достатнім простором для розсіювання тепла та майбутнього обслуговування.
Під час електричного підключення переконайтесь у правильності електропроводки, надійних клемних з’єднаннях і належному заземленні для підтримки безпечної та надійної роботи.
Після встановлення виконайте перевірку роботи, перевіривши робочий шум, відстеживши підвищення температури та перевіривши загальну продуктивність системи.
Лінійний реактор змінного струму встановлюється на вхідній стороні приводу змінної частоти (VFD), щоб зменшити гармонійні спотворення, обмежити стрибки струму, покращити якість електроенергії та захистити компоненти інвертора від електричних навантажень.
Не для кожного застосування VFD потрібен вхідний реактор. Рекомендується для систем з проблемами гармоній, нестабільним джерелом живлення, частими коливаннями струму, роботою кількох інверторів або чутливим електричним обладнанням.
Відповідне падіння напруги залежить від вимог до якості живлення системи, умов гармоній, вхідних характеристик і робочого середовища. Dufew Electric оцінює параметри застосування та рекомендує відповідну конфігурацію.
так Зменшуючи вплив струму та електричну напругу на вхідній стороні VFD, це допомагає підвищити стабільність системи та подовжити термін служби компонентів інвертора.
так Dufew Electric надає індивідуальні рішення відповідно до напруги, струму, частоти, конструкції установки, матеріалу обмотки та інших вимог проекту.
Клієнти повинні надати:
- Номінальна потужність VFD
- Вхідна напруга
- Номінальний струм
- Необхідне падіння напруги
- Середовище встановлення
- Умови експлуатації
Dufew Electric надає індивідуальні рішення для мережевого реактора змінного струму для промислових клієнтів, яким потрібен покращений захист VFD, гармонічний контроль і управління якістю електроенергії.
Завдяки професійним виробничим можливостям, інженерній підтримці та повним процедурам тестування Dufew Electric допомагає клієнтам розробляти надійні рішення для промислових приводних систем.
Надішліть свої параметри VFD і вимоги до застосування в Dufew Electric, і наші інженери порекомендують відповідну конфігурацію на основі ваших умов експлуатації.
