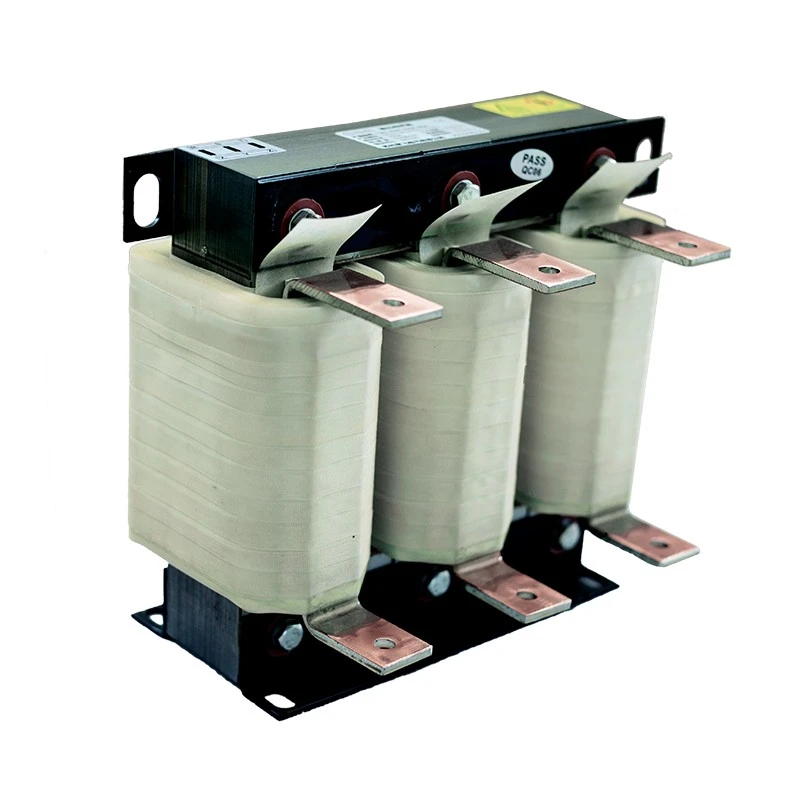

Вхідний лінійний реактор

Промислові частотно-регулювальні приводи (VFD) дуже чутливі до проблем з якістю електроенергії, включаючи коливання напруги, стрибки струму та гармонічні перешкоди, створювані схемами випрямляча. Коли кілька приводів працюють в одній системі живлення, надмірний гармонійний струм і перехідні збурення можуть призвести до збоїв інвертора, пошкодження конденсатора шини постійного струму, ненормальних сигналів тривоги або неочікуваного вимкнення системи.

Рішення Dufew Electric Input Line Reactor встановлюються послідовно між джерелом живлення змінного струму та вхідною стороною VFD. Додаючи контрольований опір до силового кола, реактор обмежує гармонічний струм, зменшує пусковий струм, покращує стабільність напруги та продовжує термін служби компонентів інвертора.

У реакторі використовуються холоднокатані сердечники з кремнієвої сталі з низькими втратами, високотемпературні ізоляційні матеріали та оптимізовані структури обмоток для забезпечення надійної роботи в безперервних промислових умовах. Для застосування під великим струмом доступна технологія намотування фольгою для досягнення компактної конструкції, покращеного розсіювання тепла та стабільних електричних характеристик.

Навіщо використовувати вхідний лінійний реактор?

Багато несправностей VFD викликані низькою якістю електроенергії, а не дефектами інвертора. Встановлення вхідного лінійного реактора допомагає захистити системи приводу від електричних перешкод і підвищує загальну надійність обладнання.

Серед типових проблем, які вирішуються:

- Високий стрибок вхідного струму під час запуску VFD

- Гармонійне забруднення, спричинене діодним випрямленням

- Дисбаланс трифазної напруги

- Часті сигнали про перенапругу інвертора

- Пошкодження конденсатора шини постійного струму та випрямного моста

- Взаємодія між кількома системами VFD

Ключові переваги

1. Ефективне зниження гармонійного струму

Вхідний лінійний реактор Dufew зменшує гармонічний струм, що генерується схемами випрямляча VFD, і допомагає мінімізувати гармонічний зворотний зв’язок у промисловій електромережі.

Він покращує якість електроенергії, зменшуючи спотворення форми сигналу, підвищуючи сумісність багатьох систем VFD і забезпечуючи кращий захист конденсаторів корекції коефіцієнта потужності та чутливого контрольного обладнання.

2. Покращена стабільність напруги та захист від стрибків напруги

Під час запуску VFD, прискорення або різких змін навантаження електричні стрибки та коливання струму можуть вплинути на стабільність системи.

Дроссель допомагає зменшити пусковий струм, обмежити перехідний ударний струм, захистити компоненти інверторного випрямляча та зменшити ризики перенапруги на шині постійного струму для підвищення надійності системи.

3. Теплоізоляційний дизайн промислового рівня

Реактори Dufew виготовляються з надійних матеріалів і професійних виробничих процесів, включаючи холоднокатані сердечники з кремнієвої сталі з низькими втратами, ізоляційні матеріали класу F, процес вакуумного просочення та технологію високотемпературного затвердіння.

Доступні варіанти мідної або алюмінієвої обмотки для задоволення різних вимог застосування. Оптимізована магнітна структура допомагає зменшити вібрацію, шум і підвищення температури під час тривалої роботи.

4. Гнучкі індивідуальні рішення

Як професійний виробник промислових енергетичних компонентів, Dufew надає індивідуальні рішення для реакторів на основі різних вимог застосування та умов експлуатації.

Параметри налаштування включають:

- Номінальна напруга та номінальний струм

- Падіння напруги та потужність VFD

- Розміри встановлення та робоче середовище

- Намотувальний матеріал

Доступні структури включають:

- Відкрита конструкція IP00

- Корпус із захистом IP20

- Вертикальна або горизонтальна установка

- Мідна обмотка або алюмінієва обмотка

Типові застосування

Рішення Dufew Input Line Reactor широко використовуються в промислових застосуваннях, де потрібна покращена якість електроенергії, захист інвертора та стабільна електрична продуктивність.

Типові програми включають:

- Системи частотно-регульованого приводу (VFD) і промислові шафи управління двигунами

- Сервоприводні системи, ліфти та підйомне обладнання

- Крани та портове обладнання, що працюють у складних умовах навантаження

- Прокатні стани, насоси та вентилятори, які потребують надійної безперервної роботи

- Машини для лиття під тиском та обладнання промислової автоматизації

- Системи перетворення відновлюваної енергії з високими вимогами до якості електроенергії

Рекомендовані умови встановлення

Вхідний лінійний реактор рекомендований для застосувань із:

Пояснення моделі

Номери моделей Dufew надають інформацію про рівень напруги, тип фази, тип реактора, падіння напруги, номінальний струм, структуру сердечника, спосіб встановлення та матеріал обмотки.

Приклад: CAL-4312-0250-EISA

Трифазний вхідний лінійний реактор 380 В з падінням напруги 2%, номінальним струмом 250 А, структурою серцевини EI, вертикальною установкою та алюмінієвою обмоткою.

Технічні характеристики

Якість виготовлення та надійність

Dufew Electric спеціалізується на промисловому виробництві енергетичних компонентів і надає індивідуальні рішення для реакторів для глобальних клієнтів.

Наш процес контролю якості включає:

- Система управління якістю ISO

- Сертифікована продукція CE

- Випробування електричних характеристик

- Випробування опору ізоляції

- Випробування на витримку високої напруги

- Тестування підвищення температури

- Перевірка шуму

Кожен реактор перевіряється відповідно до специфікацій замовника перед відправкою, щоб забезпечити надійну роботу після встановлення.

Упаковка та транспортування

Промислові реактори вимагають професійного захисту упаковки через їх вагу та електричну структуру.

Dufew забезпечує:

- Вологозахисна упаковка

- Ударостійке кріплення всередині дерев'яних корпусів

- Індивідуальна упаковка відповідно до розміру та ваги продукту

- Експортні стандартні транспортні рішення

Варіанти транспорту:

FAQ

Q1: Де повинен бути встановлений вхідний лінійний реактор?

Між джерелом живлення змінного струму та вхідними клемами VFD слід встановити вхідний лінійний реактор. Він призначений для зменшення гармонійних проблем на стороні мережі, придушення електричних перешкод і захисту вхідного кола інвертора. Його не слід встановлювати між виходом VFD і двигуном.

Q2: Як вибрати правильне падіння напруги для реактора?

Загальні параметри падіння напруги включають 0,5%, 1%, 2% і 4%.

Для загальних застосувань VFD зазвичай вибирається падіння напруги 2%. Системи з сильними гармонічними перешкодами або нестабільними умовами електропостачання можуть потребувати вищого опору залежно від вимог застосування.

Q3: Чи можна використовувати один реактор для кількох VFD?

Це залежить від конструкції системи та умов експлуатації. У більшості промислових застосувань для кожного частотно-частотного приводу рекомендується використовувати окремий реактор для досягнення кращого гармонічного керування та захисту.

Q4: Чи потребує реактор обслуговування?

Реактор вимагає мінімального обслуговування. Регулярний огляд повинен бути зосереджений на:

- Герметичність клемного з'єднання

- Накопичення пилу

- Ненормальний шум

- Підвищення температури

Належна вентиляція, правильне встановлення та регулярні перевірки допомагають підтримувати довгострокову надійність.
