Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

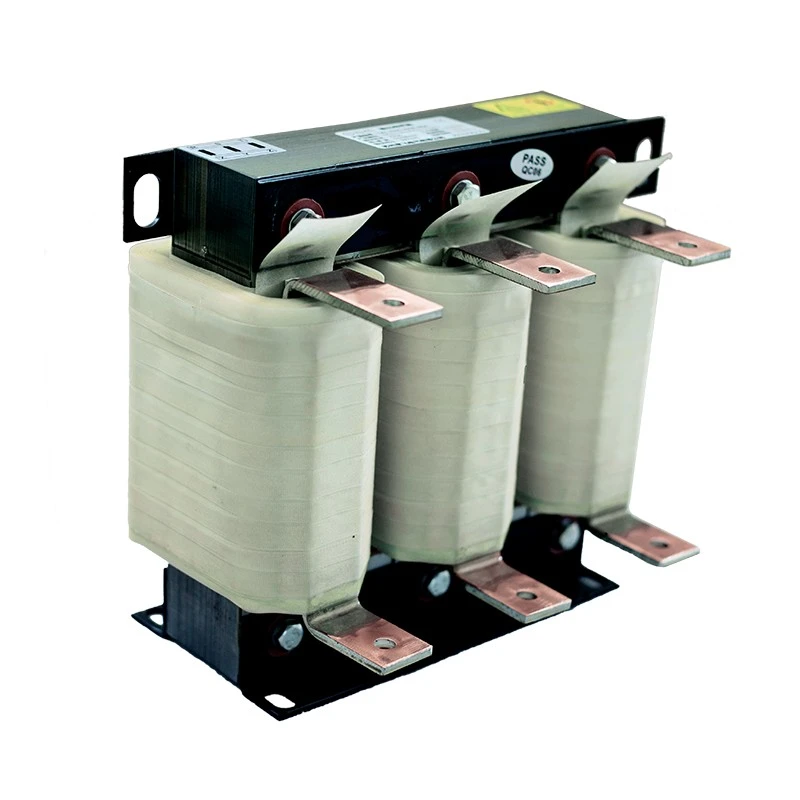

Dufew Electric Load Reactor встановлюється послідовно між вихідними клемами VFD (U/V/W) і навантаженнями двигуна для покращення стабільності з боку навантаження та підтримки надійної роботи в системах приводу двигуна на великі відстані.
У системах приводів із змінною частотою високочастотні сигнали перемикання, що генеруються силовими пристроями інвертора, проходять через кабелі двигуна. Коли відстань кабелю збільшується, розподілена ємність може спричинити додатковий зарядний струм, коливання струму та нестабільну роботу системи.
Додаючи відповідний імпеданс до вихідного кола, реактор допомагає зменшити вплив характеристик кабелю, згладити зміну струму та підвищити надійність систем двигуна, що керуються ЧРП.
Виготовлений із холоднокатаних кремнієвих сталевих сердечників із низькими втратами, ізоляційних матеріалів класу F, технології вакуумного просочення та оптимізованих конструкцій обмоток, Dufew Load Reactor забезпечує стабільну індуктивність, відмінну термічну надійність і тривалий термін служби в складних промислових умовах. Сильнострумні моделі можуть мати компактну структуру намотування фольги для покращення розсіювання тепла та зменшення підвищення температури.
Установлення двигунів на великій відстані та змінне промислове навантаження можуть створювати електричні проблеми, зокрема:
- Збільшення ефектів розподіленої ємності кабелю
- Надмірно великий ємнісний зарядний струм
- Коливання струму під час роботи
- Спрацьовування захисту інвертора від перевантаження по струму
- Знижена стабільність приводу двигуна
- Електромагнітні перешкоди в системах керування
Правильно підібраний Load Reactor допомагає оптимізувати електричні характеристики з боку навантаження, підвищити стабільність системи та зменшити непередбачені простої в промислових застосуваннях.
Якщо двигуни встановлено далеко від шафи VFD, характеристики кабелю можуть впливати на електричні характеристики та збільшувати навантаження на систему приводу. Dufew Load Reactor допомагає зменшити вплив розподіленої ємності кабелю та обмежити ємнісний зарядний струм, підтримуючи більш стабільну передачу на великі відстані та надійну роботу дистанційно встановлених двигунів.
Промислове обладнання часто працює зі змінним навантаженням і частим прискоренням або уповільненням. Оптимізована конструкція реактора допомагає згладити коливання струму та підтримувати більш послідовну роботу двигуна, зменшуючи ненормальні робочі умови та підтримуючи стабільну роботу під динамічними навантаженнями.
Високочастотні перешкоди, що виникають під час роботи VFD, можуть впливати на двигуни, а також на розташоване поблизу обладнання керування та автоматизації. Ефект фільтрації з боку навантаження допомагає зменшити високочастотні гармонічні компоненти та електромагнітні перешкоди, а також сприяє зниженню робочого шуму та вібрації двигуна.
Він використовує серцевину з холоднокатаної кремнієвої сталі з низькими втратами, систему ізоляції класу F, вакуумне просочення та високотемпературне затвердіння. Варіанти обмотки з міді або алюмінію доступні відповідно до вимог застосування. Ця комбінація забезпечує стабільну індуктивність, контрольовану вібрацію та надійні теплові характеристики для тривалої промислової експлуатації.
Трифазна симетрична структура сердечника забезпечує збалансовану магнітну продуктивність і стабільні характеристики індуктивності, одночасно допомагаючи зменшити магнітні втрати. Це оптимізоване розташування забезпечує стабільну електричну продуктивність і надійну роботу під час тривалого використання.
Доступні різні конфігурації установки, що відповідають різним компонуванням шаф і обладнання, включаючи відкриті конструкції IP00, захисні корпуси IP20, вертикальну установку та горизонтальну установку. Індивідуальні розміри також можуть бути надані відповідно до наявного простору шафи, структури обладнання та конкретних вимог проекту.
Рішення Dufew Load Reactor широко використовуються в:
| Поле застосування | Вимога замовника |
|---|---|
| Системи моторного приводу великої відстані | Зменшити вплив кабелю та підвищити стабільність передачі |
| Промислове випробувальне обладнання | Підвищення стабільності вихідного струму та надійності вимірювань |
| Портові крани та підйомне обладнання | Підтримуйте надійну роботу при частій зміні навантаження |
| Системи приводу ліфтів | Покращує стабільність руху під час прискорення та уповільнення |
| Насоси та вентиляторні системи | Підвищення продуктивності безперервної роботи |
| Прокатні стани та гірниче обладнання | Підтримка важких промислових застосувань |
| Системи сервоприводу | Поліпшення електричної стабільності в обладнанні автоматизації |
| Умова застосування | Рекомендація |
|---|---|
| Довжина кабелю двигуна перевищує 50 метрів | Рекомендований |
| Розподілена ємність кабелю впливає на роботу | Рекомендований |
| Несправності інвертора через перевантаження струму трапляються часто | Рекомендований |
| Часто змінюється навантаження на двигун | Рекомендований |
| Високочастотні перешкоди впливають на обладнання | Рекомендований |
| Потрібна безперервна інтенсивна робота | Рекомендований |
Правильний вибір повинен враховувати параметри VFD, стан кабелю та вимоги до навантаження двигуна. Ці фактори допомагають визначити відповідні електричні характеристики та конфігурацію реактора.
Consider the rated voltage, output current, motor power, and operating frequency. These parameters should match the VFD and motor system to ensure stable operation.
Довжина і тип кабелю важливі, особливо для двигунів, встановлених далеко від VFD. При виборі реактора слід також враховувати умови встановлення та розподілену ємність.
Необхідно оцінити умови експлуатації, зміни навантаження, вимоги до безперервної роботи та необхідний рівень захисту. Часті прискорення, уповільнення або змінні навантаження можуть вимагати більш надійної конфігурації.
Dufew надає індивідуальні конструкції реакторів на основі умов застосування, вимог до установки, електричних параметрів і специфікацій замовника.
Приклад: CAL-4321-0250-EISA
| Код | опис |
|---|---|
| КАЛ | Серія AC Reactor |
| 4 | Рівень напруги (2=220В, 4=380В, 6=690В) |
| 3 | Три фази |
| 2 | Тип реактора навантаження |
| 1 | Падіння напруги (1%=1%, 2%=2%) |
| 0250 | Номінальний струм (250A) |
| EI | Основна структура |
| S/W | Структура установки (вертикальна/горизонтальна) |
| кондиціонер | Матеріал обмотки (алюміній/мідь) |
| Параметр | Специфікація |
|---|---|
| Тип продукту | Реактор навантаження VFD |
| Положення установки | Між виходом VFD і двигуном |
| Номінальна напруга | 220 В змінного струму / 380 В змінного струму / 690 В змінного струму / 1140 В змінного струму |
| Номінальний струм | 5А--3800А |
| Частота | 50 Гц / 60 Гц / Індивідуальна частота до 500 Гц |
| Падіння напруги | 0,5% / 1% / 2% / 4% |
| Перевантажувальна здатність | 1,5 номінального струму протягом 60 секунд |
| Діелектрична міцність | 3000 В змінного струму / 50 Гц / 5 мА / 1 хв |
| Опір ізоляції | ≥100 МОм (1000 В постійного струму) |
| Клас захисту | IP00 / IP20 |
| Температурний клас | Т40 |
| Клас ізоляції | Клас F (155 ℃) |
| Вогнезахисний клас | UL94V-2 |
| Рівень шуму | ≤65 дБ |
| Термін служби | ≥15 років |
| Виробничі стандарти | IEC289 / GB10229 / JB9644 |
Dufew Electric спеціалізується на реакторах, резисторах, гальмівних системах, трансформаторах і індивідуальних рішеннях силової електроніки. Його виробничий процес охоплює обробку сердечника з кремнієвої сталі, точне намотування, вакуумне просочення, високотемпературне затвердіння та випробування електричних характеристик.
Контроль якості включає опір ізоляції, витримку напруги, підвищення температури та перевірку електричних характеристик для забезпечення надійної роботи продукту.
Dufew підтримує індивідуальне проектування електрообладнання, виробництво OEM, технічну документацію та розробку додатків для різних промислових вимог.
Продукція Dufew виробляється відповідно до визнаних промислових вимог, зокрема:
- Система управління якістю ISO 9001
- Відповідність CE
- IEC289
- GB10229
- JB9644
Dufew пропонує професійні рішення для експортного пакування відповідно до розмірів, ваги та вимог до транспортування.
Упаковка включає:
- Ударостійкий захист
- Захист від вологи для морських перевезень
- Дерев'яні ящики експортного стандарту
- Записи перевірки перед відвантаженням
Ці заходи забезпечують безпечну доставку та надійну роботу після встановлення.
| Порівняння | Завантажити реактор | Вихідний реактор |
|---|---|---|
| Основне призначення | Покращення стабільності з боку навантаження та зменшення впливу кабелю | Зменшити напругу ШІМ на ізоляції двигуна |
| Основне занепокоєння | Ємність кабелю, коливання струму, стабільність системи | dv/dt стрес і стрибки напруги |
| Типове застосування | Довгі кабельні системи, змінні навантаження, важке обладнання | Захист двигуна та покращення форми сигналу |
| Положення установки | Вихідна сторона VFD | Вихідна сторона VFD |
| Фактори відбору | Довжина кабелю, характеристики навантаження, стійкість системи | Ізоляція двигуна, комутаційна напруга, швидкість зростання напруги |
Він зазвичай використовується, коли відстань кабелю двигуна велика, характеристики кабелю впливають на продуктивність системи, відбувається спрацьовування захисту інвертора або потрібна покращена електрична стабільність під час зміни навантажень.
Обидва встановлені на стороні виходу VFD, але вони служать різним цілям застосування. Цей продукт головним чином покращує стабільність системи в умовах довгих кабелів, змінних навантажень і вимогливих промислових середовищ, тоді як Output Reactor більше зосереджується на зниженні напруги ШІМ і захисті ізоляції двигуна. Остаточний вибір залежить від довжини кабелю, характеристик двигуна та умов експлуатації.
так Зменшуючи високочастотні перешкоди та покращуючи стабільність струму, це може допомогти зменшити електромагнітний шум і вібрацію під час роботи двигуна.
так Dufew надає індивідуальні рішення, що охоплюють напругу, струм, падіння напруги, матеріал обмотки, структуру установки та вимоги до захисту відповідно до конкретних промислових застосувань.
Dufew Electric пропонує надійні рішення для промислових VFD додатків, які підтримуються професійними виробничими можливостями, індивідуальними інженерними послугами та суворим контролем якості. Рішення призначені для покращення стабільності системи та підтримки надійної роботи, починаючи від двигунів, що пересуваються на великі відстані, і закінчуючи важким промисловим обладнанням.
