Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

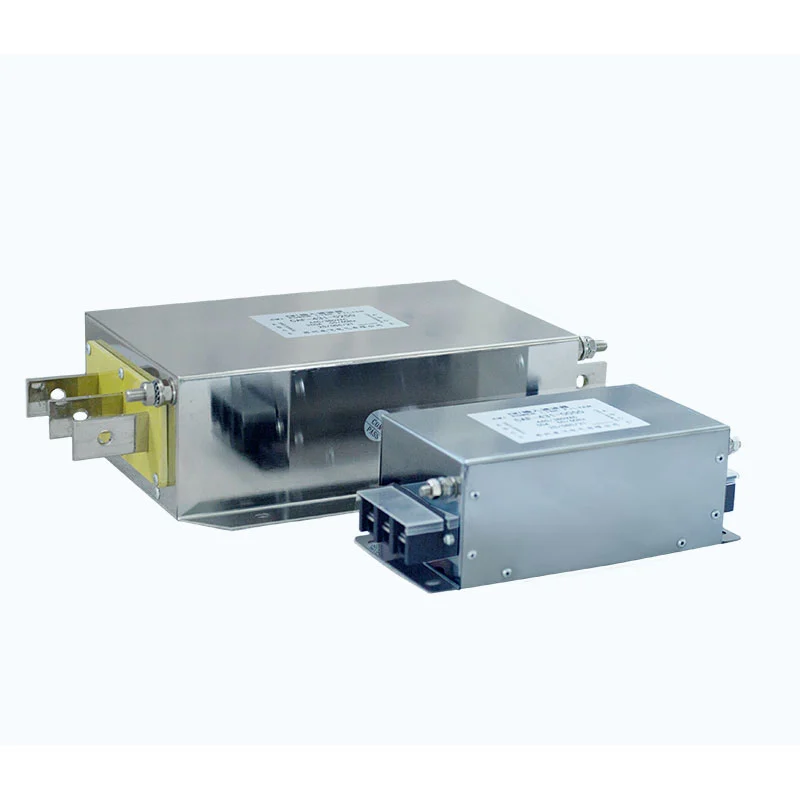

Фільтр електромагнітних перешкод містить багатоступінчасту мережу фільтрації низьких частот, що складається з синфазного дроселя, конденсаторів X, конденсаторів Y і резисторів.
Синфазний дросель використовує два провідники, намотані на один магнітний сердечник, і має високий опір для синфазних перешкод. Конденсатори X підключені через провідники лінії для придушення диференціальних перешкод, тоді як конденсатори Y підключені між лініями живлення та землею, щоб забезпечити шлях для високочастотного синфазного шуму до землі.
Ці компоненти працюють разом, щоб забезпечити придушення широкосмугових електромагнітних перешкод. Структура багатоступеневої фільтрації оптимізована відповідно до характеристик частоти перешкод, які зазвичай зустрічаються в додатках приводу змінної частоти.
| Параметр | Специфікація |
|---|---|
| Номінальна напруга | 220 В змінного струму / 380 В змінного струму / 690 В змінного струму / 1140 В змінного струму |
| Робоча частота | 50 Гц / 60 Гц / до 500 Гц |
| Номінальний струм | 5А--1600А |
| Діелектрична міцність | Лінія-лінія: 1500 В постійного струму, 60 с; Лінія-земля: 2500 В постійного струму, 60 с |
| Опір ізоляції | >100 МОм при 1000 В постійного струму |
| Перевантажувальна здатність | 1,4 × номінальний струм протягом 1 хвилини з принаймні 15-хвилинними інтервалами |
| Максимальна довжина кабелю | 400 м для екранованого кабелю; 300 м для неекранованого кабелю |
| Рейтинг захисту | IP00 / IP20 |
| Клас ізоляції | T40 / F (155°C) |
| Рейтинг вогнестійкості | UL94 V-2 |
| Стандарт продукту | GB/T 15287/8 |
- Придушення синфазного та диференціального режимів: мережа фільтрації розроблена для послаблення електромагнітних перешкод як синфазного, так і диференціального режиму.
- Двонаправлене придушення електромагнітних перешкод: фільтр може послабити перешкоди, що передаються між джерелом живлення та підключеним обладнанням, допомагаючи зменшити передачу небажаного шуму в обох напрямках.
- Сумісність із застосуванням VFD: розроблено для систем приводів із змінною частотою, де пов’язані з комутацією електромагнітні перешкоди та кондуктивний шум потребують додаткового придушення.
- Багатоступенева фільтрація: поєднання синфазного дроселя, конденсаторів X, Y конденсаторів і резистивних елементів забезпечує багатоступеневу фільтрацію.
- Широкий електричний діапазон: варіанти номінальної напруги від 220 В змінного струму до 1140 В змінного струму та варіанти номінального струму від 5 А до 1600 А підтримують широкий спектр промислових застосувань електроенергії.
- Конструкція з низьким струмом витоку: фільтруюча структура розроблена з урахуванням вимог до струму витоку та заземлення системи.
- Long Cable Applications: Suitable configurations are available for VFD systems using long motor cables, subject to actual drive, cable, motor, and installation conditions.
- Індивідуальний вибір: Dufew Electric може оцінити номінальну напругу, струм, частоту, довжину кабелю, умови встановлення та інші параметри застосування для вибору продукту.
Фільтр електромагнітних перешкод підходить для промислових застосувань, де важливі електромагнітна сумісність і якість електроенергії, зокрема:
1. Промислове обладнання з жорсткими вимогами до електромагнітної сумісності.
2. Системи з кількома VFD, де необхідно контролювати електромагнітні перешкоди між приводами.
3. Вхідні програми VFD, де провідні або випромінювані перешкоди можуть впливати на електромережу або обладнання поблизу.
4. Системи VFD, на які впливають електричні перешкоди, гармонічні перешкоди або надмірний електромагнітний шум.
5. Промислове обладнання, що потребує додаткового захисту від ненормальної роботи, пов’язаної з перешкодами.
6. Обладнання для промислового виробництва та автоматизації.
7. Відновлювані джерела енергії та системи накопичення енергії з використанням силового електронного обладнання.
8. Системи моторного приводу з довгими кабелями або вимогливим електромагнітним середовищем.
Вибір фільтра електромагнітних перешкод вимагає не лише відповідності напруги та струму. Фільтр слід оцінювати відповідно до повної електричної системи, конфігурації обладнання та середовища встановлення, щоб переконатися, що обрана специфікація підходить для передбачуваного застосування.
Dufew Electric може підтримувати технічну оцінку на основі номінальної напруги та струму, робочої частоти, номінальної потужності VFD, синфазних і диференціальних перешкод, довжини кабелю двигуна, конфігурації екранованого або неекранованого кабелю, умов заземлення, місця установки, вимог до тепла, електромагнітного середовища, а також креслень або технічних специфікацій замовника.
Для індивідуальних проектів клієнти можуть надати електричні характеристики, технічні креслення, фізичні зразки, інформацію про обладнання або умови застосування для інженерної оцінки. Базуючись на цих вимогах, Dufew Electric може поставляти стандартні продукти або розробляти конфігурації фільтрів для конкретного застосування.
Виберіть номінальну напругу та номінальний струм фільтра відповідно до номінальної потужності VFD та електромагнітного середовища. Як загальна вказівка щодо вибору, номінальний струм фільтра може бути обраний приблизно в 1,2--1,5 рази більше номінального струму обладнання, залежно від фактичного застосування та рекомендацій виробника. Номінальна напруга фільтра повинна відповідати робочій напрузі VFD.
Перевірте корпус на наявність пошкоджень, переконайтеся, що клеми не пошкоджені, і переконайтеся, що маркування та технічні характеристики продукту чітко видно.
Встановіть фільтр у точці входу живлення обладнання або на стороні входу джерела перешкод, наприклад VFD, і тримайте його якомога ближче до захищеного обладнання.
У разі встановлення на металевій шафі керування забезпечте достатній контакт метал-метал між корпусом фільтра та шафою для підтримки розсіювання тепла та електромагнітного екранування.
Використовуйте призначені монтажні отвори, щоб закріпити фільтр всередині шафи керування або на монтажній пластині. Переконайтеся, що фільтр надійно встановлений і що відповідність імпедансу та вимоги до заземлення належним чином враховані.
Підключіть фільтр послідовно між джерелом живлення та входом VFD відповідно до схеми підключення. Не міняйте місцями вхідні та вихідні клеми.
Клема заземлення повинна бути надійно підключена до захисного заземлення. З’єднання заземлення має бути максимально коротким; рекомендована довжина заземлювача не більше 30 см.
Не об’єднуйте вхідні дроти фільтра разом із дротами з боку навантаження чи вихідними проводами. Це може збільшити електромагнітний зв’язок між вхідною та вихідною сторонами та значно зменшити здатність фільтра пригнічувати електромагнітні перешкоди.
Вхідну та вихідну проводку слід прокладати окремо, щоб звести до мінімуму небажане сполучення.
Переконавшись, що всі підключення правильні, увімкніть систему та спостерігайте за робочим станом VFD. Перевірте, чи досягнуто очікуваного зменшення електромагнітних перешкод і ненормальних робочих умов.
| Фактор порівняння | Dufew Integrated Composite EMI Filter | Звичайний простий фільтр |
|---|---|---|
| Структура фільтрації | Багатоступенева фільтрація з використанням комбінації синфазного дроселя, X-конденсаторів, Y-конденсаторів і резистивних елементів | Зазвичай спирається на простішу одноступеневу індуктивну структуру |
| Придушення EMI | Призначений для усунення як синфазних, так і диференціальних перешкод | Придушення високочастотних перешкод може бути обмеженим залежно від структури фільтра |
| Тепловий менеджмент | Інтегрований структурний дизайн може підтримувати більш організоване розташування компонентів і управління температурою | Концентрація компонентів може збільшити локальне накопичення тепла в умовах постійного високого навантаження |
| монтаж | Інтегрована конфігурація фільтра може спростити монтаж і електричне підключення | Окремі фільтруючі компоненти можуть вимагати додаткового монтажу та проводки |
| Управління матеріалами | Один інтегрований блок може спростити кодування матеріалів і управління запасами | Кілька компонентів можуть збільшити кількість матеріальних елементів |
| Діапазон застосування | Підходить для систем VFD і промислових середовищ з високими вимогами до електромагнітних випромінювань | Більше підходить для відносно простих застосувань залежно від електричного середовища |
Dufew Electric є китайським виробником і постачальником компонентів силової електроніки з виробничими можливостями, що охоплюють промислові резистори, гальмівні системи, реактори, електромагнітні фільтри, силові фільтри, трансформатори та індивідуальні електричні компоненти. Для фільтрів електромагнітних перешкод виробництво та перевірка здійснюються відповідно до специфікацій продукту, відповідних технічних вимог і вимог замовника.
Виробничий процес охоплює вибір матеріалів, складання компонентів, електричні випробування, перевірку продуктивності, остаточну перевірку, пакування та відвантаження. Ключові перевірки якості можуть включати:
- Перевірка номінальної напруги та струму
- Випробування опору ізоляції
- Випробування електричної міцності
- Випробування електричних характеристик
- Візуальний і розмірний контроль
- Перевірка клем і з'єднань
- Остаточна перевірка продукції
Технічні характеристики продукції та вимоги до перевірки контролюються протягом усього виробництва, щоб підтримувати незмінні електричні характеристики та якість продукції. Записи про випробування та технічну документацію для конкретного продукту також можна надати відповідно до вимог проекту.
Dufew Electric зберігає відповідні сертифікати якості, документацію на продукцію та записи про випробування для підтримки оцінки замовників і вимог щодо закупівель.
Відповідні сертифікати та технічні документи можуть бути надані для перевірки відповідно до конкретного продукту, проекту та вимог замовника.
Як постачальник компонентів силової електроніки в Китаї, Dufew Electric підтримує міжнародні замовлення B2B від вибору продукції та оцінки зразків до виробництва, перевірки, пакування та відвантаження.
Типові механізми доставки можна скоординувати відповідно до обсягу замовлення, розмірів продукту, місця призначення, часу виконання та вимог замовника.
Доступні варіанти логістики можуть включати:
- Морські перевезення: підходить для регулярних і великих міжнародних замовлень.
- Авіаперевезення: підходить для термінових відправлень, зразків і невеликих замовлень.
- Експрес-доставка: підходить для технічних зразків і невеликих упаковок, де потрібна швидша доставка.
- Експедитор, призначений клієнтом: Dufew Electric може координувати відправлення з призначеним клієнтом постачальником логістичних послуг, якщо це необхідно.
Експортна упаковка може бути організована відповідно до структури продукту та вимог до транспортування, щоб захистити електричні компоненти під час транспортування та міжнародного транзиту.
Dufew Electric зосереджується на компонентах силової електроніки, включаючи резистори, гальмівні системи, реактори, фільтри електромагнітних перешкод, силові фільтри та трансформатори.
Вибір продукту можна оцінити відповідно до електричних параметрів, характеристик VFD, довжини кабелю, електромагнітного середовища, умов встановлення та інших системних вимог.
Dufew підтримує індивідуальні електричні специфікації, конфігурації, креслення, зразки та специфічні вимоги до застосування, що підлягають інженерній оцінці.
Виробництво включає перевірку матеріалів, контрольоване складання, електричні випробування, кінцеву перевірку та документацію на продукт відповідно до застосовних вимог.
Dufew Electric підтримує виробників обладнання, системних інтеграторів, дистриб’юторів, клієнтів OEM і промислових користувачів у постачанні продукції та координації міжнародної логістики.
Його фільтруюча мережа послаблює небажаний шум, що передається між джерелом живлення та підключеним обладнанням, допомагаючи зменшити як вхідні, так і вихідні електромагнітні перешкоди.
Так, коли потрібне додаткове придушення електромагнітних перешкод. Реактори в основному борються з гармоніками струму та збуреннями потужності, тоді як фільтри електромагнітних перешкод борються з електромагнітним шумом. Тому вони можуть доповнювати один одного.
No. The conductors are electrically insulated while sharing the same magnetic core. Under normal differential-mode operation, their magnetic fluxes largely cancel each other.
Конденсатори № X використовуються в лінійних провідниках для диференціального шуму, тоді як конденсатори Y підключаються між лініями електропередачі та землею для синфазного шуму. Вони мають різні вимоги до безпеки та ізоляції.
Dufew Electric виробляє компоненти силової електроніки для моторних приводів, промислової автоматизації, відновлюваних джерел енергії, накопичення енергії та систем керування живленням. Завдяки інженерній підтримці, контрольованому виробництву, електричним випробуванням, налаштуванням і можливостям глобального постачання B2B ми пропонуємо надійні рішення, адаптовані до різноманітних промислових вимог.
