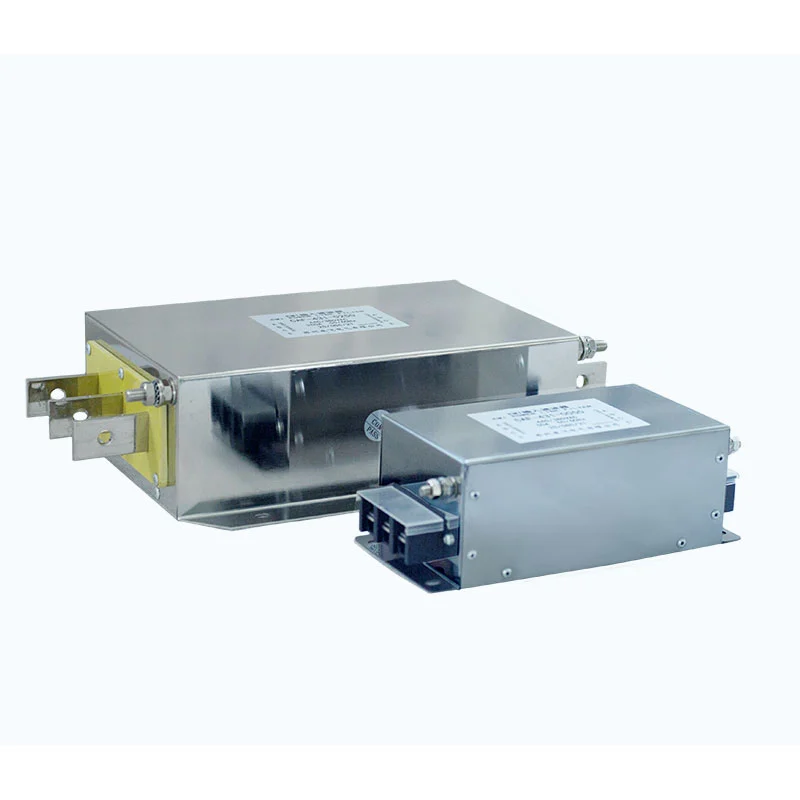

Пасивний фільтр

Електричний пасивний фільтр Dufew розроблений для промислових систем живлення, на які впливають гармонійні струми від VFD, перетворювачів, випрямлячів та інших нелінійних навантажень. Завдяки поєднанню фільтрувальних реакторів, конденсаторів і безіндуктивних демпфуючих резисторів у налаштованому LC-ланцюзі він забезпечує шлях із низьким опором для вибраних гармонічних частот і допомагає зменшити циркуляцію гармонічного струму в електромережі.

Нелінійні навантаження, що виникають під час перетворення змінного струму в постійний струм і комутації силової електроніки, можуть сприяти перегріву трансформатора, збільшенню втрат у кабелі, зниженню коефіцієнта потужності, додатковому навантаженню на електричне обладнання та нестабільній якості електроенергії. Залежно від умов системи, конфігурація фільтрації може бути розроблена для адресації характерних гармонік, таких як 5-й, 7-й, 11-й і компоненти вищого порядку.

Система допомагає зменшити гармонічні спотворення струму, покращити коефіцієнт потужності, обмежити втрати, пов’язані з гармоніками, і підтримувати стабільну роботу електромережі. У порівнянні з системами активної гармонічної компенсації, пасивна фільтрація використовує відносно просту електричну структуру без складних схем керування, що робить її придатною для безперервної роботи в промислових застосуваннях із передбачуваними гармонічними характеристиками.

Як працює система фільтрації LC?

Налаштований резонансний контур

Реактор і конденсатор утворюють налаштовану гілку LC, призначену для певних гармонічних частот.

Коли гармонічні струми досягають заданого діапазону частот, фільтруюча гілка забезпечує нижчий імпеданс шляху, ніж мережа живлення, що дозволяє ефективно поглинати гармонічні струми.

Ця конструкція забезпечує:

- Цільове зменшення гармонік

- Менше спотворення форми сигналу струму

- Improved electrical stability

- Можливість безперервної промислової експлуатації

Конструкція амортизації та захисту

Інтегрований безіндуктивний резистор контролює резонансні характеристики та покращує стабільність схеми.

Амортизуюча структура допомагає:

- Запобігайте надмірному посиленню резонансу

- Обмеження ненормального гармонічного струму

- Improve capacitor reliability

- Збільшити термін служби системи

Ключові переваги

1. Проста пасивна структура

Пасивна конструкція працює без контролерів DSP або додаткових електронних компенсаційних модулів, що забезпечує просту електричну структуру з меншою кількістю компонентів керування, меншими вимогами до обслуговування та хорошою адаптованістю до промислових робочих середовищ.

2. Покращена якість електроенергії

Зменшуючи циркуляцію гармонійного струму, система може допомогти обмежити втрати трансформатора та кабелю, зменшити підвищення температури, покращити коефіцієнт потужності та підтримувати більш стабільну роботу підключеного електричного обладнання.

3. Розроблено для промислового застосування

Dufew застосовує інженерні міркування до магнітних компонентів, узгодження реакторів і конденсаторів, теплових характеристик і електричної безпеки. Отримана конфігурація підходить для безперервної роботи в промислових енергосистемах з відносно передбачуваними гармонійними характеристиками.

Типові застосування

Пасивний фільтр Dufew підходить для промислових систем з відносно стабільними гармонійними характеристиками.

Типові області застосування включають виробничі підприємства, металургійні та хімічні підприємства, гірничодобувне обладнання, текстильне обладнання, лінії виробництва паперу, портове обладнання та системи лиття під тиском, де потрібно керувати нелінійними навантаженнями та гармонічними струмами.

Можливість індивідуального дизайну

Для різних електричних систем потрібні різні параметри фільтрації.

Dufew надає інженерну підтримку на основі:

- Дані вимірювання гармоній

- Характеристики навантаження

- Рівень напруги системи

- Середовище встановлення

- Необхідна продуктивність THDi

Доступні індивідуальні рішення для різних промислових вимог до якості електроенергії.

Керівництво по вибору

Вибір відповідного фільтруючого рішення вимагає оцінки:

Dufew надає індивідуальні рекомендації на основі даних вимірювання гармоній, параметрів системи та вимог проекту.

Виробничі можливості та гарантія якості

Dufew Electric спеціалізується на виробництві промислової силової електроніки, надаючи пасивні фільтри, реактори, гальмівні резистори, трансформатори та індивідуальні електричні рішення для промислового застосування. Його інженерна робота охоплює гармонічний аналіз, узгодження електричних параметрів і вимоги до якості електроенергії, підтримуючи розробку та виробництво продукту для конкретного застосування.

Основні виробничі можливості включають обробку магнітного сердечника, точну обмотку реактора, узгодження конденсаторів і резисторів, перевірку електричних параметрів і тестування теплових характеристик. Залежно від конфігурації продукту перевірка якості може включати:

- Випробування опору ізоляції
- Випробування на діелектричну стійкість
- Перевірка параметрів резонансу
- Тестування підвищення температури
- Перевірка електричних параметрів
- Остаточна перевірка зовнішнього вигляду

Документація з якості може включати сертифікат управління якістю ISO, звіти про випробування продукту та записи перевірки електричних характеристик відповідно до застосовних вимог до продукту та проекту.

Dufew Electric підтримує виробництво OEM, індивідуальне проектування електрообладнання, інженерну співпрацю та проектні рішення щодо якості електроенергії.

Технічні характеристики

Пасивний фільтр проти активного фільтра гармонік

FAQ

Q1: Які компоненти використовуються в пасивному фільтрі?

Пасивний фільтр складається з реакторів, конденсаторів і демпферних резисторів, які утворюють налаштований LC-ланцюг. Ці компоненти забезпечують низький опір для вибраних гармонійних струмів і допомагають покращити якість електроенергії.

Q2: Як вибрати відповідну модель?

Вибір моделі залежить від номінальної напруги, робочого струму, джерела гармонік, спектру гармонік, вимог до THDi, конфігурації системи та умов встановлення.

Q3: Чи підходить це рішення для всіх гармонійних умов?

Пасивна фільтрація зазвичай підходить для систем зі стабільними гармонійними характеристиками. Додатки з швидко змінюваними гармонічними навантаженнями можуть потребувати альтернативних рішень компенсації.

Q4: Чи може Dufew налаштувати рішення для фільтрації?

так Dufew надає індивідуальні рішення на основі рівня напруги, потужності струму, гармонійних характеристик, вимог до встановлення та умов проекту.
