Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

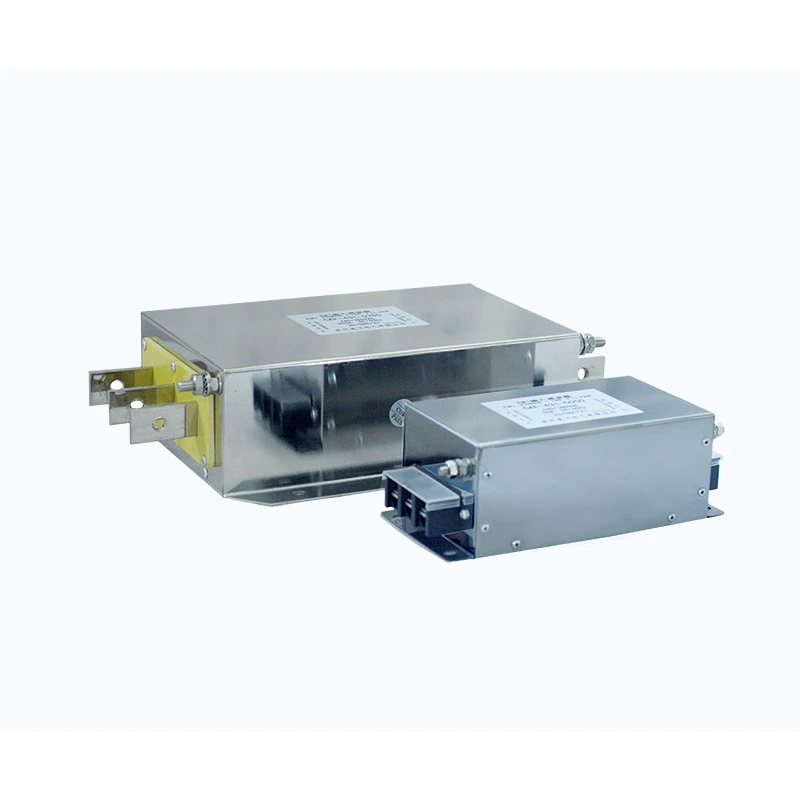

Вихідний фільтр встановлюється між вихідними клемами VFD і вхідними клемами двигуна, щоб покращити якість електричних сигналів, що передаються на двигун.
Завдяки поєднанню багатоступеневих схем фільтрації з оптимізованими магнітними компонентами, він послаблює високочастотні комутаційні перешкоди, створювані роботою ШІМ-інвертора, і зменшує електричне навантаження на клемах двигуна.
Конструкція допомагає мінімізувати:
- Високочастотні гармонічні складові
- Імпульси стрибків напруги, викликані швидким перемиканням
- dv/dt навантаження на ізоляцію двигуна
- Електромагнітні перешкоди через кабелі двигуна
Система утеплення забезпечує:
- Лінія-лінія: 1500VDC / 60S
- Лінія-земля: 2500VDC / 60S
Завдяки опору ізоляції понад 100 МОм, здатності до перевантаження в 1,4 рази від номінального струму протягом 1 хвилини та підтримці кабелю двигуна на відстані до 400 м за допомогою екранованих кабелів рішення Dufew підходять для вимогливих промислових систем приводу.
| Параметр | Специфікація |
|---|---|
| Номінальна напруга | 220 В змінного струму / 380 В змінного струму / 690 В змінного струму / 1140 В змінного струму |
| Робоча частота | 50 Гц / 60 Гц / До 500 Гц |
| Номінальний струм | 5А - 1600А |
| Діелектрична міцність | Лінія-лінія: 1500В постійного струму (60S); Лінія-земля: 2500 В постійного струму (60S) |
| Опір ізоляції | ≥100 МОм (1000 В постійного струму) |
| Можливість перевантаження | 1,4 номінального струму протягом 1 хвилини (інтервал ≥15 хвилин) |
| Максимальна довжина кабелю | Екранований кабель: 400 м; Неекранований кабель: 300 м |
| Рівень захисту | IP00 / IP20 |
| Клас ізоляції | T40 / клас F (155 ℃) |
| Вогнезахисний клас | UL94V-2 |
| Стандарт продукту | GB/T15287/8 |
CAF-4 3 2-0600
| Код | опис |
|---|---|
| CAF | Серія електричних фільтрів Dufew |
| 4 | Рівень напруги (2 = 220 В, 4 = 380 В, 6 = 690 В) |
| 3 | Номер фази (3 = трифазний, 1 = однофазний) |
| 2 | Тип фільтра (1 = вхідний фільтр, 2 = вихідний фільтр) |
| 0600 | Номінальний струм (0600 = 600A) |
Long motor cables can introduce distributed capacitance, which may increase charging current and high-frequency interference. The optimized magnetic circuit design helps reduce the impact of cable capacitance, improve output waveform stability, and reduce high-frequency radiation, making the filter suitable for remote motor installations. It supports shielded cables up to 400m and unshielded cables up to 300m.
ШІМ-перемикання може призвести до швидкого зростання напруги та високочастотного навантаження на обмотки двигуна. Вихідний фільтр допомагає зменшити вплив dv/dt і стрибків напруги, обмежуючи старіння ізоляції, викликане імпульсами перемикання, і покращуючи загальну надійність роботи двигуна.
Багатоступінчаста структура фільтрації допомагає пригнічувати високочастотний шум перемикання, а також синфазні та диференціальні перешкоди. Це може покращити ефективність електромагнітної сумісності та зменшити перешкоди в системах, обладнаних чутливим обладнанням для контролю та моніторингу.
Конструкція фільтрації в першу чергу націлена на високочастотні компоненти, зберігаючи енергію основної частоти, необхідну для нормальної роботи двигуна. Це допомагає підтримувати стабільний крутний момент двигуна, мінімізувати додаткові втрати та підтримувати надійну безперервну роботу.
Компактна конструкція підтримує як вертикальну, так і горизонтальну установку та може вмістити різні схеми розташування шаф. Також доступні індивідуальні значення напруги та струму для відповідності конкретним промисловим застосуванням і вимогам проекту OEM.
Вихідний фільтр Dufew підходить для застосувань, де довжина кабелю двигуна перевищує 50 метрів, а також для високоточного сервообробного обладнання, систем синхронного приводу з кількома двигунами та виробничих ліній, обладнаних чутливим контрольним обладнанням. Він також підходить для кранів і обладнання для лиття під тиском, які вимагають частих прискорень і гальмувань.
Типові сфери застосування включають промислову автоматизацію, верстати з ЧПК, ліфти, портове обладнання, текстильне обладнання, машини для лиття під тиском і системи тестування.
| Вимір порівняння | Професійний вихідний фільтр Dufew | Стандартне рішення для фільтрації виводу |
|---|---|---|
| Структура фільтрації | Конструкція багатоступеневої фільтрації для перешкод перемикання ШІМ | Проста структура фільтрації з обмеженим затуханням частоти |
| Основна програма | Придушення гармонік на стороні двигуна та зменшення напруги dv/dt | Основне покращення вихідної форми сигналу |
| Довгий кабель | Підтримує застосування кабелю двигуна на великі відстані до екранованого кабелю довжиною до 400 м | Продуктивність може знизитися зі збільшенням відстані кабелю |
| Захист двигуна | Допомагає зменшити напругу ізоляції, спричинену перемиканням імпульсів напруги | Обмежений захист від високочастотного стресу |
| Системна інтеграція | Підходить для точних і промислових приводних систем | В основному використовується для загального застосування |
Dufew Electric спеціалізується на компонентах промислової силової електроніки, включаючи фільтри, реактори, гальмівні резистори та індивідуальні електричні рішення.
Маючи досвід розробки магнітних компонентів і систем приводу, Dufew надає індивідуальні рішення для різних рівнів напруги, діапазонів струму та вимог до встановлення.
Виробничі можливості Dufew охоплюють обробку магнітних компонентів, точну намотку, обробку ізоляції, перевірку електричних параметрів і тестування продуктивності, забезпечуючи постійну якість виробництва та надійну роботу продукту.
Контроль якості включає перевірку опору ізоляції, діелектричної стійкості, підвищення температури, електричних характеристик і зовнішнього вигляду. Кожен етап призначений для перевірки електробезпеки, стабільності роботи та загальної якості готової продукції.
Dufew підтримує виробництво OEM, індивідуальні проекти, технічну документацію та підтримку розробки додатків для задоволення різноманітних промислових вимог. Документація з якості включає сертифікат управління якістю ISO, сертифікат CE та звіти про випробування продукції.
Dufew застосовує стандартну експортну упаковку для забезпечення безпечного транспортування промислових електричних компонентів.
Пакувальні рішення включають:
- Вологостійкий захист
- Ударостійка фіксація
- Посилені дерев'яні корпуси для великих моделей
- Product identification labels
- Технічна документація
Кожен продукт перед відправкою перевіряється на відповідність вимогам замовника.
Вихідний фільтр головним чином націлений на високочастотні комутаційні компоненти, ШІМ-перешкоди та електромагнітний шум на стороні двигуна. Вихідний реактор в основному зменшує швидкість зростання напруги, обмежує вплив струму та покращує умови форми вихідного сигналу.
Для вимогливих застосувань відповідне рішення залежить від довжини кабелю, типу двигуна та вимог до ЕМС.
так Зменшуючи високочастотні компоненти, що виникають під час перемикання інвертора, це може допомогти зменшити електромагнітну вібрацію та покращити умови роботи двигуна.
Довгі кабелі збільшують розподілену ємність і можуть посилювати високочастотні перешкоди. Належна фільтрація допомагає зменшити електричне навантаження на кабель і покращує стабільність системи.
так Dufew надає індивідуальні рішення, включаючи номінальну напругу, потужність струму, характеристики фільтрації, розміри та структуру установки відповідно до вимог замовника.
