Вхідний фільтр

У сучасних системах промислової автоматизації VFD та силові електронні пристрої створюють високочастотний комутаційний шум і гармонічні збурення під час роботи. Ці перешкоди можуть впливати на розташовані поблизу контролери, системи зв’язку, датчики та інше чутливе обладнання.

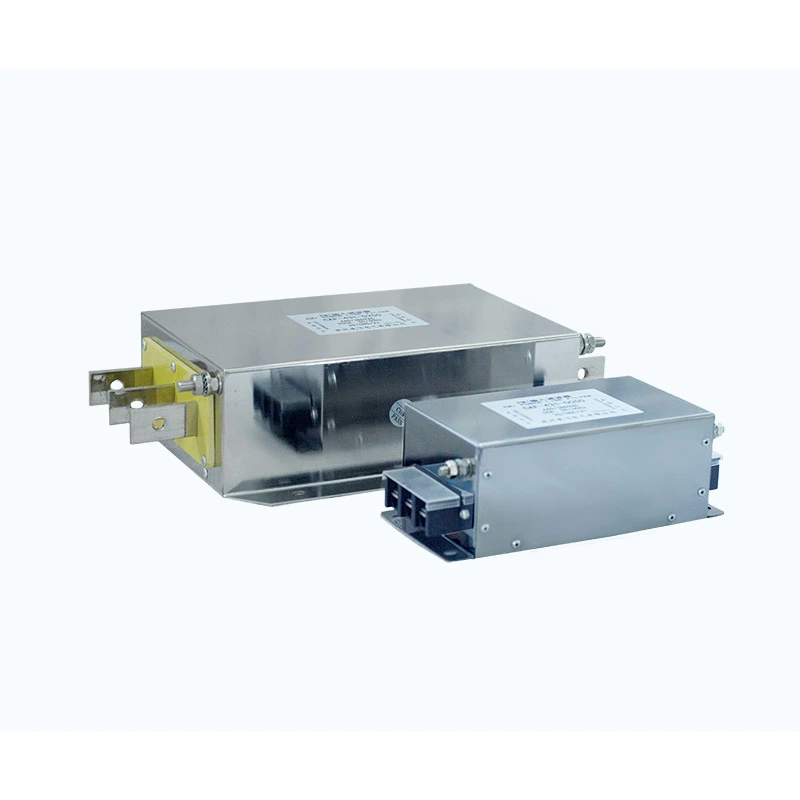

Електричний вхідний фільтр Dufew встановлюється послідовно між джерелом живлення та вхідними клемами VFD або сервоприводу, щоб зменшити шляхи передачі електромагнітних перешкод між системою приводу та електричною мережею.

Фільтр використовує багатоступінчасту структуру фільтрації електромагнітної сумісності, яка поєднує в собі оптимізовані магнітні компоненти, конденсатори та демпферну конструкцію для придушення як синфазних, так і диференціальних перешкод у широкому діапазоні частот.

Ключові особливості конструкції:

- Магнітні компоненти з низькими втратами для стабільної роботи фільтрації

- Оптимізована мережа конденсаторів для придушення ЕМС

- Конструкція з низьким струмом витоку для сумісності з системами захисту

- Високі показники ізоляції для промислових середовищ

- Гнучкі конфігурації установки IP00/IP20

Завдяки надійній ефективності електромагнітної сумісності та настроюваним електричним параметрам вхідні фільтри Dufew допомагають підвищити стабільність системи у складних промислових застосуваннях.

How Input Filter Improves VFD System Performance?

1. Зменшіть наведені електромагнітні перешкоди

Комутаційні пристрої VFD створюють високочастотний шум, який може поширюватися через кабелі живлення та повертатися в електромережу. Фільтр допомагає зменшити кондуктивне випромінювання, обмежити передачу високочастотних перешкод, покращити ефективність електромагнітної сумісності та мінімізувати перешкоди для сусіднього електричного обладнання.

2. Придушення синфазного та диференціального шумів

Різні шляхи перешкод вимагають різних методів фільтрації. Структура фільтрації поєднує синфазне придушення шуму між лініями електропередач і землею з диференціальним придушенням перешкод між провідниками. Це допомагає покращити електромагнітну сумісність у складних промислових середовищах.

3. Підвищення стабільності електромережі

На промислові електромережі можуть впливати коливання напруги, перешкоди комутації та гармонічні перешкоди. Зменшуючи вплив цих перешкод на системи приводу, фільтр допомагає підтримувати стабільну роботу обладнання та забезпечує додатковий захист чутливих електричних компонентів.

4. Підтримка довгих кабелів і мультиприводів

Проблеми з електромагнітною сумісністю можуть стати більш помітними в системах з кількома приводами або довгими кабелями двигуна. Конструкція підходить для установок з декількома приводами, додатків з довгими кабелями, шаф керування високої щільності та систем промислової автоматизації, де потрібна стабільна ефективність ЕМС.

Основні особливості дизайну

Триступенева структура фільтрації ЕМС

Оптимізована триступенева структура забезпечує ослаблення в діапазонах низьких, середніх і високих частот, допомагаючи зменшити різні типи електричних перешкод і підтримувати ефективну продуктивність фільтрації в різних робочих умовах.

Конструкція з низьким струмом витоку

Структура заземлюючого конденсатора оптимізована для обмеження непотрібного струму витоку, зберігаючи при цьому сумісність із пристроями захисту від витоку. Це забезпечує стабільну роботу в промислових електричних системах.

Високонадійна система ізоляції

Система ізоляції розроблена для тривалого промислового використання з міцністю діелектрика «лінія-лінія» до 1500 В постійного струму/60S, міцністю діелектрика «лінія-земля» до 2500VDC/60S та опором ізоляції ≥100 МОм при 1000VDC.

Сценарії застосування

Рішення Dufew Input Filter широко використовуються в програмах, які вимагають покращених характеристик ЕМС та електричної стабільності.

Технічні характеристики

Виробничі можливості та гарантія якості

Dufew Electric спеціалізується на компонентах промислової силової електроніки, включаючи фільтри ЕМС, реактори, гальмівні резистори та індивідуальні електричні рішення.

Завдяки контрольованим виробничим процесам і тестуванню електричних характеристик Dufew забезпечує надійну якість продукції для промислового застосування.

Контроль якості включає:

- Перевірка компонентів

- Випробування електричних характеристик

- Випробування опору ізоляції

- Перевірка напруги

- Функціональна перевірка

Dufew постійно вдосконалює свою систему управління якістю та стандарти продукції.

Сертифікати та технічні документи включають:

- Система управління якістю ISO 9001

- Сертифікація CE

- Протоколи випробувань продукції

- Індивідуальна технічна документація

Dufew підтримує виробництво OEM, індивідуальні конструкції та інженерну співпрацю для клієнтів у всьому світі.

Упаковка та доставка

Dufew надає експортно-орієнтовані пакувальні рішення для захисту електричних компонентів під час транспортування.

Упаковка включає:

- Захист від вологи

- Ударостійка фіксація

- Посилена упаковка для великих моделей

- Ідентифікаційні етикетки товару

- Технічні документи з відвантаженням

Кожен фільтр перед доставкою перевіряється на відповідність вимогам замовника.

FAQ

Q1: Яке призначення вхідного фільтра в системі VFD?

Це допомагає зменшити електромагнітні перешкоди, що виникають під час роботи VFD, покращити ефективність електромагнітної сумісності та захистити електричні компоненти від зовнішніх перешкод живлення.

Q2: Де слід встановити цей фільтр?

Його встановлюють між джерелом живлення та вхідними клемами VFD або сервоприводу, щоб зменшити передачу перешкод через мережу живлення та покращити стабільність системи.

Q3: Яку довжину кабелю можуть підтримувати продукти Dufew?

Залежно від умов монтажу, рішення Dufew можуть підтримувати екрановані кабелі до 400 метрів і неекрановані кабелі до 300 метрів, допомагаючи підтримувати стабільну продуктивність фільтрації на великих відстанях.

Q4: Чи може Dufew налаштувати рішення фільтрації EMC?

так Dufew надає індивідуальні рішення, включаючи номінальну напругу, потужність струму, параметри фільтрації, механічні розміри та монтажні конструкції відповідно до різних вимог застосування.

Індивідуальні рішення для фільтрації електромагнітної сумісності від Dufew Electric

Dufew Electric надає індивідуальні рішення для вхідних фільтрів для систем VFD, сервоприводів і програм промислової автоматизації.

Завдяки професійним інженерним можливостям, надійним виробничим процесам і суворому контролю якості Dufew допомагає клієнтам покращити показники ЕМС, зменшити електричні перешкоди та досягти стабільної тривалої роботи.
