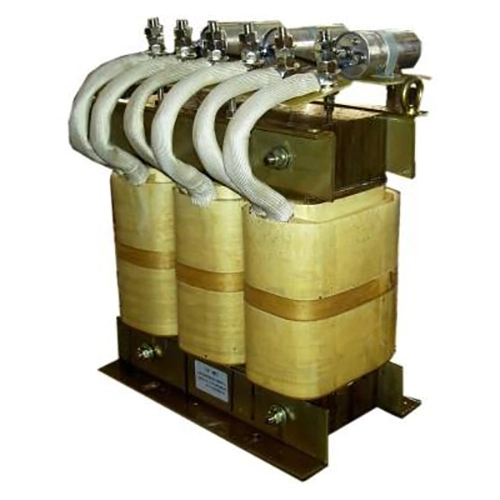

Фільтр синусоїдальної хвилі

Електричний синусоїдальний фільтр Dufew встановлюється на вихідній стороні систем VFD для покращення якості сигналу на стороні двигуна та забезпечення надійного захисту двигуна в промислових застосуваннях. Під час перемикання VFD високочастотні імпульси напруги ШІМ генеруються та передаються через кабелі двигуна, особливо в установках на великій відстані, що може спричинити відбиту напругу, підвищену напругу dv/dt, електромагнітні перешкоди та додаткові втрати двигуна.

Фільтр синусоїдальної хвилі VFD використовує структуру фільтрації низьких частот LC, що складається з реакторів і конденсаторів. Мережа фільтрації послаблює компоненти несучої частоти та високочастотні гармоніки вихідних сигналів ШІМ, одночасно дозволяючи напрузі основної частоти ефективно проходити, перетворюючи форму вихідного сигналу в більш плавну майже синусоїдальну форму.

Процес фільтрації допомагає:

- Зменшення високочастотних компонентів ШІМ

- Покращення форми сигналу напруги на клемах двигуна

- Зниження dv/dt навантаження на ізоляцію двигуна

- Зменшення електромагнітних перешкод (EMI)

- Підвищення стабільності роботи двигуна та надійності обслуговування

Продукт використовує сердечники з холоднокатаної кремнієвої сталі з низькими втратами, ізоляційні матеріали класу F, технологію вакуумного просочення та оптимізовані теплові структури для підтримки стабільної роботи під час безперервної промислової експлуатації, забезпечуючи ефективне рішення для систем двигунів з довгим кабелем, обладнання для автоматизації та високопродуктивних програм VFD.

Ключові переваги

1. Покращена форма вихідного сигналу VFD

На відміну від стандартного вихідного реактора, який головним чином збільшує опір ланцюга, структура фільтрації LC забезпечує більше ослаблення високочастотних комутаційних компонентів, що призводить до більш плавної форми сигналу напруги двигуна з меншими високочастотними спотвореннями та зменшеним електричним навантаженням на обмотки двигуна.

2. Знижена напруга ізоляції двигуна

Високі імпульси dv/dt ШІМ можуть збільшити напругу ізоляції, особливо якщо між VFD і двигуном встановлені довгі кабелі. Фільтр допомагає обмежити стрибки напруги та ефекти відбитої хвилі, зменшуючи навантаження на ізоляцію обмотки двигуна та підтримуючи довготривалу роботу двигуна.

3. Підходить для кабелів двигуна на великі відстані

Довгі кабелі двигуна створюють розподілену ємність, яка може збільшити зарядний струм і відбиту напругу. Dufew регулює електричні параметри відповідно до системних вимог для таких застосувань, як дистанційні насосні системи, зовнішнє моторне обладнання, підземне обладнання та великі виробничі лінії.

4. Покращені умови експлуатації двигуна

Послаблюючи високочастотні перешкоди та спотворення форми вихідного сигналу, фільтр може допомогти зменшити електромагнітний шум двигуна, додаткове підвищення температури, пов’язані з гармоніками втрати та механічну вібрацію, пов’язану з нестабільними вихідними сигналами інвертора.

Технічні особливості конструкції

Оптимізована структура низькочастотної фільтрації LC

Реактор і конденсатор узгоджуються відповідно до вихідних характеристик ШІМ VFD. Отримана LC-структура послаблює компоненти несучої частоти, зберігаючи передачу основної частоти та покращуючи форму сигналу напруги на стороні двигуна.

Конструкція магнітної схеми з низькими втратами

Магнітна система може використовувати холоднокатані сердечники з кремнієвої сталі, оптимізовану структуру повітряного зазору та магнітні матеріали з низькими втратами для підтримки стабільних характеристик індуктивності та контролю магнітних втрат під час безперервної роботи.

Надійна ізоляція та тепловий дизайн

Система ізоляції може включати високотемпературну ізоляцію класу F, вакуумне просочення та вогнестійкі ізоляційні матеріали. Ці заходи підтримують діелектричну міцність, механічну стабільність і надійну роботу в безперервних промислових умовах.

Опис моделі

Приклад: SWF-4 3 2-1200

Технічні характеристики

Типові застосування

Рішення Dufew Sine Wave Filter підходять для систем VFD, які вимагають покращеної вихідної форми сигналу та захисту двигуна.

Виробничі можливості та гарантія якості

Dufew Electric виробляє компоненти промислової силової електроніки, включаючи фільтри, реактори, гальмівні резистори, трансформатори та індивідуальні електричні рішення. Виробництво продуктів для фільтрації форми сигналу здійснюється за допомогою контрольованих процесів від підготовки магнітних компонентів і намотування до обробки ізоляції, просочення, електричних випробувань і остаточної перевірки.

Виробничі процеси включають:

- Обробка магнітопроводів

- Точне намотування

- Ізоляційна обробка

- Вакуумне просочення

- Випробування електричних характеристик

Перевірка якості охоплює основні електричні та механічні параметри, зокрема:

- Випробування опору ізоляції

- Випробування на діелектричну стійкість

- Перевірка електричних параметрів

- Тестування підвищення температури

- Остаточна перевірка зовнішнього вигляду

Dufew Electric також підтримує виробництво OEM, індивідуальні електричні параметри, підтримку інженерних додатків і постачання на основі проекту. Креслення продукції, звіти про випробування та сертифікаційні документи можуть бути надані відповідно до вимог замовника та проекту.

Упаковка та доставка

Dufew надає експортні стандартні рішення для пакування промислових електротехнічних виробів.

Упаковка включає:

- Вологостійкий захист

- Ударостійка фіксація

- Посилені дерев'яні корпуси для важких моделей

- Ідентифікаційні етикетки товару

- Технічна документація

Кожна одиниця перевіряється перед відправкою, щоб переконатися, що технічні характеристики продукту відповідають вимогам замовника.

Фільтр синусоїдальної хвилі проти вихідного реактора

FAQ

Q1: Яка різниця між синусоїдальним фільтром і вихідним реактором?

Фільтр синусоїдальної хвилі використовує структуру фільтрації LC для зменшення компонентів перемикання ШІМ і покращення якості сигналу на стороні двигуна. Вихідний реактор головним чином збільшує імпеданс, щоб обмежити зміни струму та зменшити швидкість зростання напруги, але він не змінює суттєво форму вихідного сигналу.

Q2: Коли цей продукт слід встановлювати в систему VFD?

Рекомендується для застосування з довгими кабелями двигуна, чутливими двигунами, суворими вимогами до ЕМС або системами, де напруга ШІМ може вплинути на надійність двигуна.

Q3: Чи може він підтримувати застосування кабелю двигуна на великій відстані?

так Параметри фільтрації можна налаштувати відповідно до довжини кабелю, потужності двигуна, характеристик VFD та умов експлуатації.

Q4: Чи може Dufew надати індивідуальні рішення?

так Dufew підтримує індивідуальні конструкції на основі номінальної напруги, потужності струму, несучої частоти, вимог до встановлення та конкретних умов застосування.
