Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

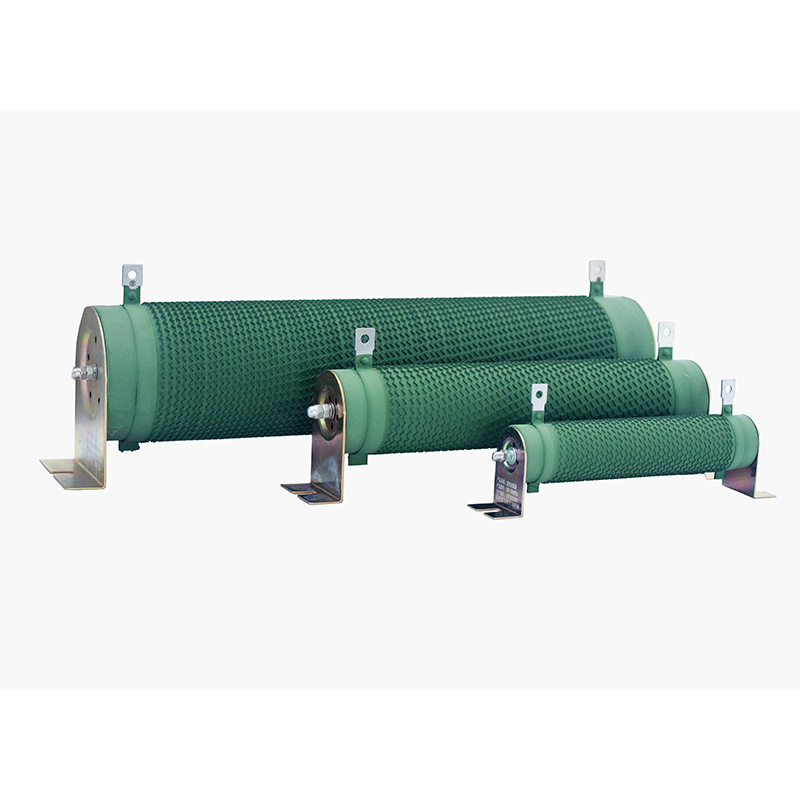

Трубчастий резистор DUFEW — це високопотужний дротяний компонент із структурою керамічної трубки, яка забезпечує електричну ізоляцію та ефективну теплопередачу. Опірні дроти, виготовлені зі сплаву нікель-хром (Ni-Cr), манганіну або константану, точно намотані навколо керамічного сердечника для досягнення стабільного опору, сильної здатності до перевантаження та незмінних теплових характеристик.
Конструкція керамічної трубки покращує щільність потужності та ефективність охолодження за рахунок передачі тепла через внутрішню структуру сердечника. Після намотування резистор покривається високотемпературним вогнезахисним ізоляційним шаром для захисту резистивного дроту від окислення, вологи та впливу навколишнього середовища, допомагаючи підтримувати стабільну роботу в промислових умовах.
Цей резистор, придатний для промислових енергетичних застосувань, зазвичай використовується в гальмівних системах VFD, схемах запуску двигуна, обладнанні для перевірки навантаження, зварювальних машинах та інших електричних системах, які вимагають контрольованого розсіювання енергії та надійних теплових характеристик.
Резистор перетворює електричну енергію в тепло за допомогою дроту зі сплаву опору, намотаного навколо керамічної трубки. Керамічний сердечник забезпечує ізоляцію, допомагаючи передавати тепло навколишньому середовищу для ефективного контролю температури.
Завдяки стабільній роботі за умов сильного струму, короткочасного перевантаження та повторюваних перемикань він підходить для динамічного гальмування, запуску двигуна, обмеження струму, моделювання навантаження, падіння напруги та додатків споживання енергії.
| Код моделі | Значення | опис |
|---|---|---|
| CRR | Серія продуктів | Трубчастий резистор |
| 2500 Вт | Номінальна потужність | 2500 Вт |
| 54.4R | Номінальний опір | 54,4 Ом |
| J | Толерантність до опору | J = ±5% (додатково: K = ±10%, H = ±3%) |
| Параметр | Специфікація |
|---|---|
| Діапазон потужності | 50 Вт--10 кВт |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01Ω--1kΩ |
| Толерантність до опору | ±3%, ±5%, ±10% |
| Рейтинг захисту | IP00 |
| Температурний коефіцієнт (TCR) | ≤300 ppm/°C |
| Рейтинг вогнестійкості | UL 94V-2 |
| Стандарт відповідності | GB/T 5792 |
Структура обмотки безпосередньо впливає на здатність резистора розсіювати тепло, індуктивність і придатність застосування.
Дріт опору намотаний у звичайній спіралі навколо керамічної трубки. Ця структура пропонує просте та економічне рішення для застосувань низькочастотного розсіювання потужності, де індуктивність не є критичною проблемою.
Дріт опору формується в гофрований профіль і кріпиться вертикально на керамічну трубку. Ця конструкція значно збільшує площу поверхні охолодження, одночасно зменшуючи паразитну індуктивність, що робить її ідеальною для гальмівних систем VFD, імпульсних навантажень і додатків, які вимагають покращених теплових характеристик.
Забезпечує постійне значення опору та підходить для більшості стандартних промислових застосувань, які вимагають стабільної роботи без обслуговування.
Опір можна регулювати за допомогою рухомого металевого затискача або механізму постукування, що дозволяє гнучко налаштовувати опір для введення обладнання в експлуатацію, тестування та застосування змінного навантаження.
Доступний з декількома точками відводу для забезпечення різних значень опору від одного резистора, що робить його придатним для складних електричних ланцюгів і багатоступеневого контролю навантаження.
Виготовлена з високоякісної ізоляційної кераміки, трубка забезпечує відмінну діелектричну міцність, ефективну теплопередачу, високу механічну міцність і виняткову стійкість до теплового удару під час безперервної промислової експлуатації.
Доступний у сплавах нікель-хром (Ni-Cr), манганін і константан, резистивний дріт забезпечує стабільні електричні характеристики, чудову здатність перевантажуватись і довгострокову стабільність опору під час повторних термічних циклів.
Екологічно чисте неорганічне ізоляційне покриття захищає резистентний провід від окислення, вологи, пилу та корозії, забезпечуючи надійні вогнестійкі характеристики відповідно до вимог UL94V-2.
Керамічна трубка функціонує і як ізоляційна опора, і як засіб ефективного розсіювання тепла, дозволяючи резистору забезпечувати більш високу потужність при компактних розмірах. Це робить його ідеальним для промислового застосування, де обмежений простір для встановлення.
Висока теплопровідність керамічної трубки забезпечує швидку передачу тепла від опорного дроту до навколишнього повітря. Додаткова вертикальна гофрована обмотка додатково збільшує площу охолоджувальної поверхні, покращуючи ефективність постійного навантаження та знижуючи робочу температуру.
Виготовлений з високоякісних керамічних матеріалів і захищений високотемпературним неорганічним ізоляційним покриттям, резистор може витримувати робочі температури до 350°C. Версії зі склоемалевим покриттям доступні для застосувань, де потрібна температура до 375°C.
Розроблений для застосувань із сильним струмом і короткочасним перевантаженням, резистор забезпечує чудову стійкість до термічного удару та повторного імпульсного навантаження. Він добре підходить для запуску двигуна, динамічного гальмування та тестування навантаження.
DUFEW пропонує фіксовані, регульовані, багатоконтактні, низькоіндуктивні та спеціально розроблені трубчасті резистори для задоволення різноманітних електричних і механічних вимог у різних галузях промисловості.
Резистор може постачатися з різними монтажними кронштейнами та конфігураціями клем, що забезпечує зручну установку в електричних шафах, групах навантаження, випробувальному обладнанні та промисловому обладнанні.
Дріт із міцного сплаву преміум-класу, міцна керамічна структура та стійке до окислення захисне покриття забезпечують стабільні значення опору, відмінну термічну стабільність і подовжений термін служби за складних умов експлуатації.
Широко використовується в зварювальних машинах, промислових шафах керування та системах електричної автоматизації для обмеження струму, падіння напруги та розсіювання енергії.
Підходить для блоків навантажень, обладнання для тестування вигоряння, систем розрядки акумулятора та тестів на старіння джерела живлення, де потрібна стабільна розсіювана потужність.
Застосовується в гальмівних системах VFD малої та середньої потужності, схемах пуску двигуна, системах сервоприводу та промисловому трансмісійному обладнанні, що вимагає надійного гальмування та контролю навантаження.
Використовується в електричному вимірювальному обладнанні, схемах захисту, комутаційних пристроях і панелях керування для забезпечення стабільного опору та підвищення надійності схеми.
Ідеальне рішення для заміни для технічного обслуговування промислового обладнання, модернізації машин і виробництва OEM із гнучким налаштуванням, доступним для міжнародних клієнтів.
| Характеристика | Умови тестування | Продуктивність |
|---|---|---|
| Витримувана напруга діелектрика | 2500 В змінного струму / 50 Гц / 60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Короткочасне перевантаження | 10× Номінальна потужність протягом 5 секунд | Без видимих пошкоджень |
| Термін служби навантаження | Циклічна робота (10 с увімкнено / 90 с вимкнено) | >9000 годин |
| Стійкість до вологи | 40°C ±2°C, 90--95% RH, 100 годин | ΔR ≤ ±(1%R + 0,05Ω) |
| Швидка зміна температури | -55°C / 55°C / 155°C, 15 хвилин кожна, 5 циклів | ΔR ≤ ±(2%R + 0,05Ω) |
| Термостійкість | 350°C протягом 2 годин | Без видимих змін кольору чи пошкоджень |
| Температурний коефіцієнт (TCR) | Номінальне навантаження проти початкового опору | <300 ppm/°C |
| Вогнестійкість | 10× Номінальна потужність протягом 5 хвилин | Світиться червоним без відкритого вогню |
| Характеристика | Умови тестування | Продуктивність |
|---|---|---|
| Термінальна міцність | 45N / 30 секунд | Без ослаблення або видимих пошкоджень |
| Стійкість до вібрації | 5--200 Гц, 1g, 98 м/с² | Немає видимих структурних пошкоджень |
| Стійкість до тепла пайки | Клеми занурені в припій 350±5°C на 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Паяемость | Клеми занурені в припій 235±5°C на 5 секунд | Покриття припоєм ≥95% |
Примітка. Усі дані про продуктивність виміряно в стандартних лабораторних умовах відповідно до GB/T 5792. Фактична продуктивність може відрізнятися залежно від умов встановлення, температури навколишнього середовища та робочого циклу.
| Елемент порівняння | Трубчастий резистор DUFEW | Звичайний нетрубчастий силовий резистор |
|---|---|---|
| Основна структура | Високоміцна керамічна труба служить як ізоляційною опорою, так і середовищем для розсіювання тепла | Опорна конструкція в основному механічна, з відносно обмеженою здатністю розсіювати тепло |
| Щільність потужності | Вища вихідна потужність у тому самому місці установки завдяки ефективній теплопровідності | Менша щільність потужності через структурні обмеження та обмеження охолодження |
| Тепловіддача | Керамічна трубка забезпечує швидку тепловіддачу; додаткова гофрована обмотка додатково покращує ефективність охолодження | Розсіювання тепла залежить головним чином від площі поверхні і, як правило, є менш ефективним |
| Параметри конфігурації | Доступний у фіксованому, регульованому, багатоконтактному та низькоіндуктивному варіантах | Переважно конструкції з фіксованим опором з обмеженою гнучкістю конфігурації |
| Механічна міцність | Товстостінна керамічна конструкція з оксиду алюмінію забезпечує відмінну ударостійкість і тривалу структурну стабільність | Тонкі керамічні або плівкові конструкції більш сприйнятливі до розтріскування або пошкодження під час транспортування та монтажу |
| Технічне обслуговування | Гладка циліндрична поверхня мінімізує накопичення пилу та спрощує регулярне чищення | Нерівні поверхні можуть легше накопичувати пил, що потребує частішого чищення |
| Типові застосування | Динамічне гальмування, пуск двигуна, банки навантаження, випробувальне обладнання, промислова автоматизація, зварювальні апарати | Електронні схеми загального призначення та звичайні програми розсіювання потужності |
DUFEW спеціалізується на розробці та виробництві промислових силових резисторів і силових електронних компонентів, надаючи надійні продукти для глобальних OEM-виробників, дистриб’юторів і промислових користувачів.
Наш портфель продуктів включає трубчасті резистори, гофровані резистори, резистори в алюмінієвому корпусі, блоки гальмівних резисторів, реактори, гальмівні блоки, трансформатори, фільтри та системи тестування на навантаження.
Кожен продукт виготовляється відповідно до стандартизованих виробничих процесів і проходить всебічні електричні та механічні випробування перед відправкою, щоб забезпечити стабільну продуктивність і незмінну якість.
Ми надаємо індивідуальні значення опору, номінальну потужність, розміри, типи клем, структуру обмоток і монтажні рішення на основі креслень замовника або вимог до застосування.
Завдяки сучасним виробничим потужностям і досвідченій команді інженерів DUFEW забезпечує стабільні виробничі потужності, швидкі терміни виконання та професійну технічну підтримку протягом усього проекту.
A: Трубчастий резистор — це тип дротяного резистора, у якому в якості ізоляційного сердечника використовується керамічна трубка. У порівнянні з плоскими або пластинчастими конструкціями, трубчаста структура забезпечує краще розсіювання тепла, вищу щільність потужності, покращену механічну міцність і більшу гнучкість для регульованих або багатотермінальних конфігурацій.
A: Так. DUFEW надає повні послуги з налаштування OEM та ODM, включаючи значення опору, номінальну потужність, розміри, матеріали опорних проводів, типи клем, монтажні кронштейни, регульовані конструкції та конфігурації кількох клем на основі ваших креслень або вимог до застосування.
A: Стандартна версія має конструкцію відкритого типу IP00 і призначена для установки всередині електрошаф або обладнання. Для умов з високою вологістю або в суворих умовах експлуатації ми рекомендуємо вибрати версію зі склоемалевим покриттям або спеціально захищену версію, або застосувати відповідний корпус і захист від вологи.
A: Заміна повинна відповідати оригінальному значенню опору, номінальній потужності, робочій напрузі та розмірам встановлення. Якщо оригінальна модель недоступна, DUFEW може порекомендувати еквівалентне або оновлене рішення на основі вашої програми для забезпечення безпечної та надійної роботи.
Відповідь: Стаціонарні моделі ідеально підходять для обладнання зі стабільними вимогами до опору, а регульовані версії краще підходять для введення в експлуатацію, тестування, моделювання навантаження та додатків, які потребують регулювання опору під час роботи.
Відповідь: Він широко використовується в моторних приводах, інверторних гальмівних системах, зварювальному обладнанні, блоках навантаження, обладнанні для тестування потужності, промисловій автоматизації, електричних панелях керування, системах розрядки акумуляторів, обладнанні для відновлюваних джерел енергії, залізничних системах та інших важких промислових застосуваннях.
DUFEW виробляє високоякісні трубчасті резистори для промислового контролю потужності, гальмівних систем, тестування навантаження та розсіювання енергії. Незалежно від того, чи потрібен вам стандартний продукт чи повністю індивідуальне рішення, наша команда інженерів готова надати професійну технічну підтримку та швидкі пропозиції.
- Виробництво OEM та ODM
- Спеціальні значення опору
- Потужність від 50 Вт до 10 кВт
- Регульовані та багатотермінальні конструкції
- Спеціальні розміри та монтажні рішення
- Підтримка інженерного вибору
- Стабільне масове виробництво
- Доставка по всьому світу
Зв’яжіться з DUFEW сьогодні, щоб обговорити ваші вимоги до програми та отримати індивідуальну пропозицію.
