Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

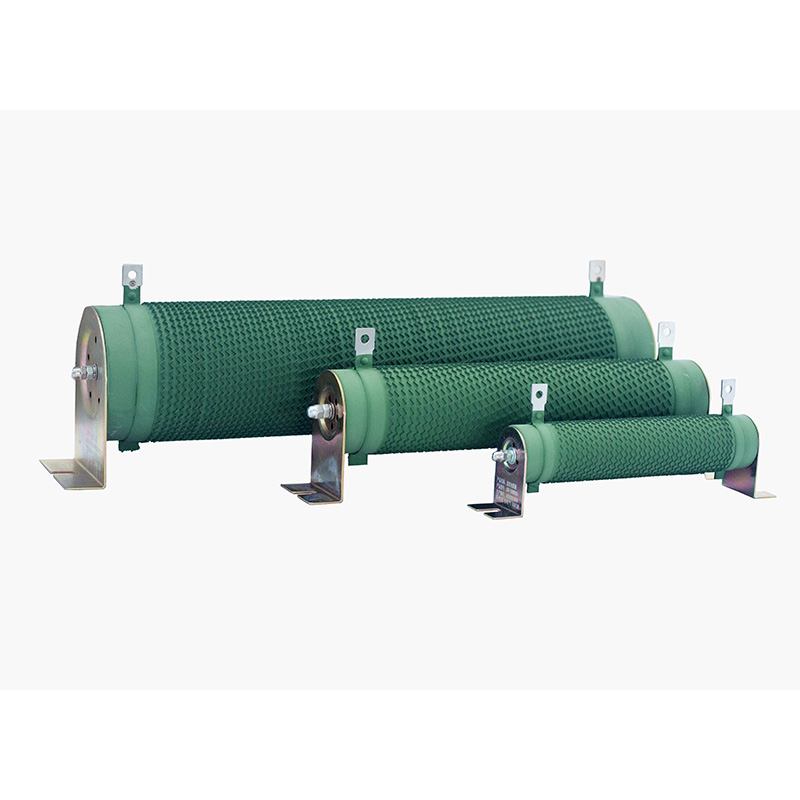

Гофровані резистори серії DUFEW CRR розроблені для вимогливих промислових застосувань, включаючи гальмівні системи VFD, тестування силової електроніки під навантаженням, динамічне гальмування та захист ланцюгів. Завдяки високій потужності, чудовому розсіюванню тепла та тривалому терміну служби вони забезпечують стабільну та надійну роботу в суворих умовах експлуатації.
Резистивний елемент виготовляється з високоякісної стрічки з нікель-хрому (Ni-Cr) або константанового сплаву, прецизійно намотується в гофрований профіль за допомогою автоматизованого обладнання та кріпиться на краю високочастотного порожнистого керамічного сердечника. Він надійно закріплений затискачами з нержавіючої сталі для підвищення стійкості до вібрації та механічної стабільності, а міцні клеми з нержавіючої сталі забезпечують чудову стійкість до корозії та надійні електричні з’єднання.
Для підвищення довговічності поверхня резистора вкрита екологічно чистим вогнестійким ізоляційним покриттям UL94V-2, яке не димить, нетоксичне, стійке до окислення та має високу стійкість до вологи та старіння. Виготовлені відповідно до стандартів GB-5792, вироби підтримують як горизонтальну, так і вертикальну установку, що дозволяє гнучко інтегрувати в електричні шафи управління або автономні блоки резисторів.
| Код моделі | Значення | опис |
| CRR | Серія | Гофрований резистор |
| 2500 Вт | Номінальна потужність | 2500 Вт |
| 54.4R | Номінальний опір | 54,4 Ом |
| J | Толерантність до опору | J = ±5% (додатково: K = ±10%, H = ±3%) |
| Параметр | Специфікація |
| Діапазон потужності | 50 Вт–10 кВт |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01Ω–1KΩ |
| Толерантність до опору | ±3% / ±5% / ±10% |
| Рейтинг захисту | IP00 |
| Температурний коефіцієнт (TCR) | ≤300 ppm/°C |
| Рейтинг вогнестійкості | UL 94V-2 |
| Стандарт відповідності | GB/T 5792 |
1: Ізоляційний сердечник: використовує високочастотну порожнисту керамічну трубку, яка забезпечує відмінну стійкість до високих температур, структурну жорсткість і ударостійкість, забезпечуючи стабільність резисторного елемента в умовах експлуатації при високій температурі.
2: Елемент опору: використовує високоякісну стрічку з нікель-хрому або константанового сплаву, що характеризується низьким температурним коефіцієнтом і високою здатністю до перевантаження. Гофрована конструкція з намотаними краями максимізує площу поверхні розсіювання тепла, мінімізуючи індуктивність.
3: Монтаж і клеми: затискачі з нержавіючої сталі закріплюють стрічку опору, щоб запобігти зсуву або ослабленню; клеми виготовлені з нержавіючої сталі з потовщеною конструкцією та обробкою поверхні, що забезпечує стійкість до корозії, запобігання іржі та легкість підключення.
4: Покриття поверхні: має екологічно чисте зелене ізоляційне покриття з міцною адгезією та рейтингом вогнестійкості UL94V-2. Він стійкий до корозії, не містить диму, нетоксичний і не має запаху, ефективно захищає стійку стрічку від окислення та подовжує термін служби.
5: Загальна структура: діапазон потужності від 50 Вт до 10 кВт, значення опору від 0,01 Ом до 1 кОм і робоча напруга до 1200 В; структура гофрованої стрічки з краєм поєднує низьку індуктивність із високою точністю.
● Гофрована конструкція з краєм, що забезпечує велику площу розсіювання тепла та чудову термічну стабільність
●Високочастотний порожнистий керамічний сердечник; стійкий до високих температур, міцний і ударостійкий
●Високоякісний легований дріт; низький температурний коефіцієнт (≤300 ppm/°C) і висока точність
● Сильна здатність до короткочасних перевантажень; витримує 10-кратну номінальну потужність протягом 5 секунд без видимих пошкоджень
●Клеми з нержавіючої сталі; стійкі до корозії, корозії та надійні з'єднання
●Екологічне покриття; вогнестійкий і стійкий до корозії; бездимний, нетоксичний і без запаху
● Сувора перевірка продуктивності; повністю відповідає стандартам щодо витримки напруги, вологого тепла та термічного удару
●Відповідає стандартам GB-5792; надійна якість
Гальмівні резистори для частотно-регульованих приводів (VFD); захисні резистори для сервоприводів; резистивні навантаження для тестування силової електроніки; вибіркові резистори для ланцюгів живлення; струмообмежувальні резистори для електроприводів; пускові резистори; резистори захисту ланцюга. Широко використовується в обладнанні в таких галузях промисловості, як ліфти, портове обладнання, прокатні стани, крани, лебідки, машини для лиття під тиском, машини для волочіння дроту, центрифуги, текстильне обладнання, друкарське та фарбувальне обладнання, укладальники-реклаймери, машини для виготовлення паперу, сценічне обладнання та системи тестування.
| Електричні характеристики | Умови тестування | Продуктивність |
| Витримувана напруга діелектрика | 2500 В змінного струму / 50 Гц / 60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | Опір ізоляції ≥100MΩ |
| Короткочасне перевантаження | 10× номінальна потужність протягом 5 с | Без видимих пошкоджень |
| Довготривалий термін експлуатації | Циклічний тест увімкнення (10 с під напругою, 90 с вимкнено) | >9000 годин |
| Стабільне вологе тепло | 40°C ±2°C, 90%–95% RH, 100 год | ΔR ≤ ±(1%R + 0,05Ω) |
| Швидка зміна температури | -55°C, 55°C, 155°C, 15 хв при кожній температурі, 5 циклів | ΔR ≤ ±(2%R + 0,05Ω) |
| Термостійкість | 350°C / 2 год | Без видимої зміни кольору або пошкоджень |
| Температурний коефіцієнт (TCR) | Опір при номінальному навантаженні порівняно зі статичним опором | ≤300 ppm/°C |
| Вогнестійкість | 10× номінальна потужність протягом 5 хв | Розжарити без відкритого вогню |
| Механічні характеристики | Умови тестування | Продуктивність |
| Термінальна міцність | 45N / 30с | Без розшатування та видимих пошкоджень |
| Стійкість до вібрації | 5–200 Гц, 1g, 98 м/с² | Відсутність видимих пошкоджень зовнішньої конструкції |
| Стійкість до тепла пайки | Виводи, занурені в припій 350±5℃ на 3 секунди | ΔR ≤ ±(1%R + 0,05Ω); без видимих зовнішніх пошкоджень, маркування залишається чітким |
| Паяемость | Клеми, занурені в припій 235±5 ℃ на 5 секунд | Покриття припоєм на поверхні клеми ≥95% |
| Критерії порівняння | Гофрований резистор | Звичайний вугільний плівковий/металевий резистор |
| Керування потужністю | Призначений для застосування високої потужності, 50 Вт–10 кВт; витримує 10× номінальної потужності для короткочасних перевантажень | Зазвичай 0,1–20 Вт; легко пошкодити в умовах перевантаження |
| Термостійкість і термін служби | Витримує температуру до 350°C; циклічний термін служби перевищує 9000 годин | Нижча термостійкість; резистивна плівка старіє та відшаровується під дією тривалих високих температур |
| Поточна потужність | Підходить для сильних струмів, гальмування двигуна, регенеративного розряду та скидання навантаження | В основному призначений для слабкострумових сигнальних ланцюгів друкованих плат |
| Індуктивні характеристики | Стандартні моделі мають більш високу індуктивність; доступні неіндуктивні гофровані версії | Конструкція без котушок з дуже низькою індуктивністю, підходить для високочастотних ланцюгів малої потужності |
| Екологічна стійкість | Керамічний сердечник з клемами з нержавіючої сталі забезпечує чудову стійкість до вібрації та ударів | Тонкоплівкова структура має слабшу адгезію і більш сприйнятлива до руйнування, спричиненого вібрацією |
| Ефективність витрат | Висока економічність для потужних додатків; більш висока вартість для номінальних показників низької потужності | Низька вартість для малопотужних додатків; дорогий і менш практичний для потреб високої потужності |
Q1: Як вибрати резистор з відповідною потужністю?
A: Виберіть резистор з номінальною потужністю, яка в 1,5-2 рази перевищує фактичне споживання електроенергії в ланцюзі. Також враховуйте зниження потужності через температуру навколишнього середовища; для високотемпературних середовищ потрібна більш висока потужність.
Q2: Чи нормально, коли температура поверхні резистора є дуже високою?
A: Гофровані резистори DUFEW перетворюють електричну енергію в тепло під час роботи, тому висока температура поверхні є нормальною. Переконайтеся, що місце встановлення добре провітрюється та не містить легкозаймистих матеріалів. Якщо температура аномально висока, перевірте, чи немає перевантаження або вибрано занижену потужність.
Q3: Який рекомендований метод встановлення резисторів?
A: Продукт підтримує горизонтальне або вертикальне встановлення; Горизонтальний монтаж є кращим для полегшення природного конвекційного охолодження. Забезпечте достатній простір навколо корпусу резистора (як правило, принаймні діаметр резистора) і не встановлюйте його врівень зі стінками шафи або іншими компонентами, що виділяють тепло. Якщо кілька резисторів встановлено поруч, відстань між ними має бути не менше 50 мм.
Питання 4: Які класи стійкості серії CRR і як вибрати?
A: Серія DUFEW CRR пропонує три ступені допуску: клас K (±10%), клас J (±5%) і клас H (±3%). Клас J (±5%) зазвичай достатній для промислового гальмування та застосування навантажень; для схем прецизійного вимірювання або відбору зразків рекомендується клас H (±3%) для більш високої точності.
