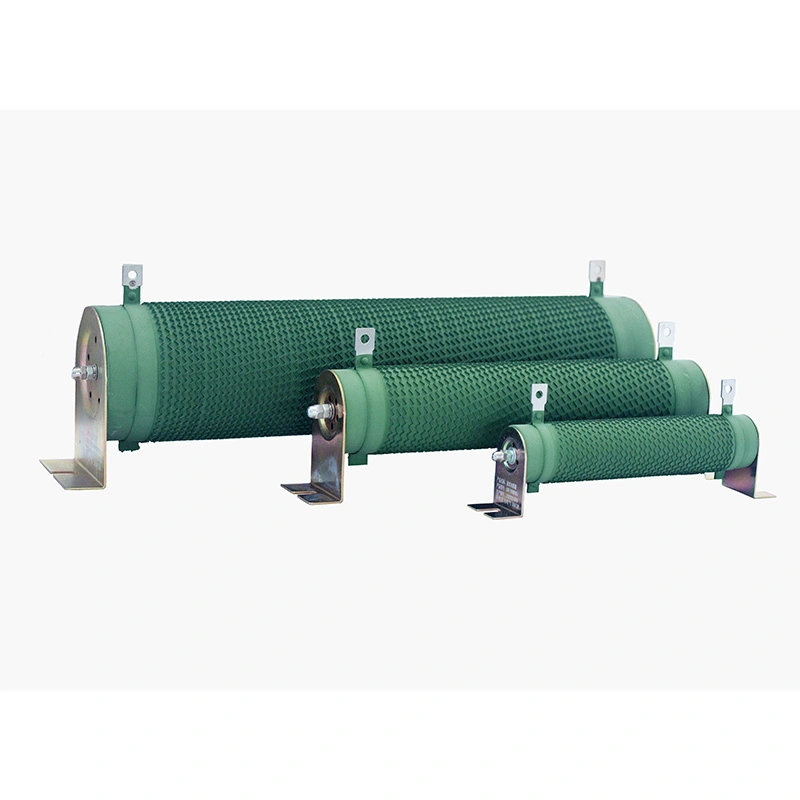

Безіндуктивний гофрований резистор серії DUFEW CRR — це потужний пасивний резистор розсіювання енергії, спеціально оптимізований для імпульсних ланцюгів середньої та високої частоти. Завдяки унікальній вертикальній гофрованій пласкій структурі безіндуктивної обмотки, продукт пропонує номінальну потужність від 50 Вт до 10 кВт, значення опору від 0,01 Ом до 1 кОм, три варіанти допуску опору та максимальну робочу напругу 1200 В.
Розроблений із чудовою здатністю до імпульсного перевантаження та стабільними тепловими характеристиками, він широко використовується для розсіювання енергії, вимірювання струму, гальмування, придушення стрибків напруги та тестування навантаження в системах відновлюваної енергії, промисловій автоматизації та лабораторному випробувальному обладнанні по всьому світу.
| Код моделі | Значення | опис |
| CRR | Серія | Безіндуктивний гофрований резистор |
| 2500 Вт | Номінальна потужність | 2500 Вт |
| 54.4R | Номінальний опір | 54,4 Ом |
| J | Толерантність до опору | J = ±5% (додатково: K = ±10%, H = ±3%) |
| Параметр | Специфікація |
| Діапазон потужності | 50 Вт–10 кВт |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01Ω–1kΩ |
| Толерантність до опору | ±3% / ±5% / ±10% |
| Рейтинг захисту | IP00 |
| Температурний коефіцієнт (TCR) | ≤300 ppm/°C |
| Рейтинг вогнестійкості | UL 94V-2 |
| Стандарт відповідності | GB/T 5792 |
Виготовлений з цілісної ізоляційної кераміки з високим вмістом алюмінію, порожнистий сердечник має внутрішній конвекційний повітряний канал для ефективного розсіювання тепла. Він забезпечує відмінну вібраційну стійкість і зберігає стабільні ізоляційні характеристики при температурах до 350°C. Керамічна структура витримує багаторазові високі та низькі температури без розтріскування.
Плоска стрічка зі сплаву прецизійно штампована в безперервний гофрований профіль, що забезпечує надзвичайно низький температурний коефіцієнт опору (TCR). Для різних застосувань доступні два сплави: нікель-хром (Ni-Cr) для безперервного потужного гальмування та розсіювання енергії та константан для точних ланцюгів вимірювання слабкого струму.
Кінцеві затискачі, клемні стовпи та монтажні кронштейни виготовлені з потовщеної нержавіючої сталі з пасивованим антикорозійним покриттям. Збірка проходить випробування на розтягування клем 45N без ослаблення, забезпечує чудову стійкість до тепла пайки та мінімізує нагрівання контактів, спричинене окисленням.
Використовуючи техніку двопровідної зворотної безіндуктивної обмотки, еквівалентну послідовну індуктивність (ESL) зазвичай можна контролювати нижче 10 нГн, що робить резистор придатним для високочастотних комутаційних схем, що працюють на частотах до 100 кГц.
●Надзвичайно низька індуктивність – гофрована структура в поєднанні зі зворотною безіндуктивною обмоткою ефективно усуває самоіндуктивність, пригнічує високочастотні коливання та стрибки напруги та захищає силові напівпровідникові пристрої.
● Чудове розсіювання тепла – вертикальна гофрована конструкція збільшує площу поверхні охолодження, тоді як керамічне ядро забезпечує ефективну теплопровідність, забезпечуючи вищу щільність потужності та менший підйом температури.
●Надзвичайна здатність до перевантажень – витримує 10-кратну номінальну потужність протягом 5 секунд без видимих пошкоджень, що робить його ідеальним для гальмування та поглинання перенапруг.
●Довгий термін служби – Термін служби при циклічному навантаженні перевищує 9000 годин (10 с розряду / 90 с інтервал), зі стійким до старіння покриттям і керамічним сердечником, що не деформується.
●Екологічно чисте – неорганічне екологічно чисте покриття не виділяє диму, не виділяє токсичних газів і відповідає вимогам безпеки RoHS і UL.
●Гнучке налаштування – значення опору, номінальна потужність, розміри, орієнтація клем і монтажні кронштейни можна налаштувати відповідно до креслень або специфікацій.
Перетворювачі накопичувачів енергії, фотоелектричні інвертори, системи керування кроком вітряних турбін, тестові навантаження акумуляторної батареї, резистори попередньої зарядки та розрядки швидкої зарядки постійного струму.
Середньо- та високочастотні частотно-регулюючі приводи, сервоприводи рекуперативного гальмування, портові крани, ліфти, прокатні стани, машини для волочення дроту та текстильне обладнання, системи розсіювання енергії.
Високочастотні блоки силового навантаження, стенди для випробування імпульсних сигналів, системи старіння блоків живлення, прецизійне вимірювання струму, демпферні та демпферні резистори.
Верстати EDM з ЧПУ, обладнання для дугового зварювання, системи підйому сцени та освітлення, центрифуги, папероробне обладнання та укладальники-реклаймери.
Обмеження струму високої частоти, пускові резистори двигуна, поглинання енергії перенапруги в шафі середньої напруги.
DUFEW спеціалізується на дослідженні та розробці та виробництві компонентів силової електроніки, постачаючи надійні продукти та інтегровані рішення для промислових користувачів, дистриб’юторів і клієнтів OEM.
Ми пропонуємо повний асортимент силової електроніки, включаючи резистори, блоки гальмування, реактори, трансформатори, фільтри та системи блоків навантаження, забезпечуючи єдине джерело для різноманітних потреб застосування.
Суворі виробничі процеси, сучасні виробничі лінії та суворий контроль якості забезпечують постійну продуктивність продукту, тривалий термін служби та надійну роботу.
Індивідуальні значення опору, номінальна потужність, розміри, конфігурація клем і варіанти монтажу доступні відповідно до ваших конкретних технічних вимог.
Ефективне управління виробництвом і оперативна технічна підтримка допомагають скоротити час виконання робіт і надають надійну допомогу від вибору продукту до післяпродажного обслуговування.
| Характеристика | Умови тестування | Продуктивність |
| Витримувана напруга діелектрика | 2500 В змінного струму / 50 Гц / 60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Короткочасне перевантаження | 10× номінальна потужність протягом 5 с | Без видимих пошкоджень |
| Довготривалий термін експлуатації | Циклічна робота (10 с увімкнено / 90 с вимкнено) | 9000 годин |
| Стабільне вологе тепло | 40°C ±2°C, 90–95% RH, 100 год | ΔR ≤ ±(1%R + 0,05Ω) |
| Швидка зміна температури | -55°C / 55°C / 155°C, 15 хв кожен, 5 циклів | ΔR ≤ ±(2%R + 0,05Ω) |
| Термостійкість | 350°C / 2 год | Без видимої зміни кольору або пошкоджень |
| Температурний коефіцієнт | Опір номінальному навантаженню проти статичного опору | <300 ppm/°C |
| Вогнестійкість | 10× номінальна потужність протягом 5 хв | Розжарити без відкритого вогню |
| Характеристика | Умови тестування | Продуктивність |
| Термінальна міцність | 45N / 30с | Без розшатування та видимих пошкоджень |
| Стійкість до вібрації | 5–200 Гц, 1g, 98 м/с² | Без видимих структурних пошкоджень |
| Стійкість до тепла пайки | Клеми занурені в припій 350±5°C на 3 с | ΔR ≤ ±(1%R + 0,05Ω) |
| Паяемость | Клеми занурені в припій 235±5°C на 5 с | Покриття припоєм ≥95% |
| Елемент порівняння | Безіндуктивний гофрований резистор | Звичайні резистори (вуглецева плівка / металева плівка / стандартна дротяна намотка) |
| Мета дизайну | Оптимізовано для високочастотного імпульсу, VFD гальмування та регенеративного розсіювання енергії | Призначений для загальних додатків із низьким рівнем сигналу та постійної потужності |
| Придушення паразитної індуктивності | Гофрована обмотка зі зворотним перемежуванням знижує індуктивність менше ніж на одну десяту порівняно зі звичайними дротовими типами | Відсутність активного придушення індуктивності; стандартні дротяні конструкції мають високу паразитну індуктивність |
| Пульсовий відгук | Швидка імпульсна відповідь з мінімальними хвостами напруги | Помітне накопичення індуктивної енергії та спад напруги |
| Придушення гармоній і спайків | Значно зменшує гармонічні перешкоди та скачки напруги | Висока індуктивність може посилити стрибки імпульсів і спотворення сигналу |
| Термічний цикл і старіння | Рівномірний розподіл температурних напруг; дрейф опору ≤1% при тривалому циклі | Відшарування плівки та надмірний дрейф опору під час частого термічного циклу |
Q1: Чи впливає безіндуктивний дизайн на номінальну потужність або точність опору?
A: Ні. Безіндуктивний метод намотування змінює лише розподіл магнітного поля на шляху струму. Це не впливає негативно на питомий опір, здатність розсіювати тепло або потужність стрічки зі сплаву. Допуск на опір і температурний коефіцієнт залишаються такими ж, як і в стандартній версії.
Q2: Як я можу визначити, чи потрібна безіндуктивна версія?
Відповідь: якщо у вашій схемі використовується високочастотне ШІМ-регулювання, швидке перемикання IGBT або виникає дзвін від перенапруги та викривлення форми сигналу, рекомендується безіндуктивна версія. Для звичайного гальмування 50/60 Гц зазвичай достатньо стандартного гофрованого резистора.
Q3: Чи можна налаштувати спеціальні значення опору або розміри?
A: Так. DUFEW забезпечує повне налаштування, включаючи значення опору понад 0,01 Ом–1 кОм, номінальну потужність, довжину та діаметр керамічної трубки, положення клем та конфігурації монтажних кронштейнів. Зразки можна швидко виготовити на основі креслень або специфікацій.
Q4: Що робити, якщо дрейф опору перевищує допустимий діапазон після тривалого використання?
В: Тривале високотемпературне окислення, висока вологість і часті перевантаження можуть пошкодити стрічку зі сплаву. Якщо опір ізоляції падає нижче 100 МОм, рекомендується заміна. Поліпшення вентиляції шафи і вибір резистора з достатнім запасом потужності може значно продовжити термін служби.
