Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

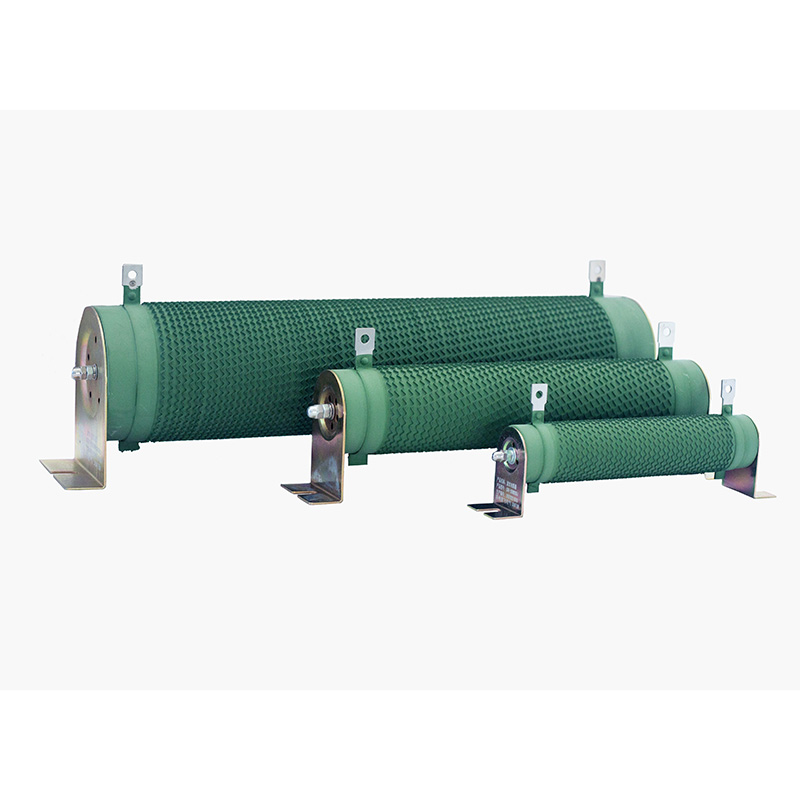

Інверторний гофрований резистор серії DUFEW CRR — це високопотужний гальмівний компонент, розроблений для інверторних систем розсіювання енергії. Під час швидкого гальмування двигуна регенеративна енергія повертається до шини постійного струму інвертора, викликаючи підвищення напруги. Без належного керування енергією надмірна напруга може активувати захист від перенапруги або пошкодити компоненти силових напівпровідників.
У серії CRR використовується високоякісна стрічка зі сплаву нікель-хром (Ni-Cr) або константан, прецизійно сформована в гофровану структуру та вертикально намотана навколо порожнистого керамічного сердечника з високим вмістом алюмінію. Ця конструкція збільшує площу розсіювання тепла, покращує теплову ефективність і зменшує паразитну індуктивність, щоб мінімізувати стрибки напруги під час високочастотного перемикання.
Розроблений для умов частого гальмування, продукт забезпечує сильну здатність до короткочасних перевантажень, стабільні теплові характеристики та надійну роботу в промислових умовах. Він зазвичай використовується в ліфтах, кранах, прокатних станах, машинах для лиття під тиском, центрифугах, конвеєрах та інших системах приводу із змінною частотою.
Під час уповільнення двигуна регенеративна енергія передається від шини постійного струму інвертора до гальмівного блоку та перетворюється на тепло через елемент опору. Цей процес допомагає запобігти перенапрузі на шині постійного струму, захистити компоненти інвертора та підтримувати стабільну ефективність гальмування за повторних умов експлуатації.
| Код моделі | Значення | опис |
|---|---|---|
| CRR | Серія продуктів | Інверторний гофрований резистор |
| 2500 Вт | Номінальна потужність | 2500 Вт |
| 54.4R | Номінальний опір | 54,4 Ом |
| J | Толерантність до опору | J = ±5% (додатково: K = ±10%, H = ±3%) |
| Параметр | Специфікація |
|---|---|
| Діапазон потужності | 50 Вт--10 кВт |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01Ω--1kΩ |
| Толерантність до опору | ±3%, ±5%, ±10% |
| Рейтинг захисту | IP00 |
| Температурний коефіцієнт (TCR) | ≤300 ppm/°C |
| Рейтинг вогнестійкості | UL 94V-2 |
| Стандарт відповідності | GB/T 5792 |
Резистор побудований на цілісному керамічному сердечнику з високим вмістом оксиду алюмінію з порожнистим повітряним каналом, який забезпечує постійний потік повітря для ефективного охолодження. Керамічна структура витримує багаторазові високотемпературні цикли гальмування без розтріскування, зберігає відмінні ізоляційні характеристики та ефективно поглинає термічний удар під час швидкого розсіювання енергії.
Нагрівальний елемент виготовлено зі стрічки з високоомного нікель-хромового сплаву, прецизійно штампованої в безперервний гофрований профіль. У порівнянні зі звичайним круглим дротом, гофрована стрічка забезпечує більшу площу розсіювання тепла, вищу пропускну здатність по струму та більш стабільний опір під час повторюваних старт-стоп-гальмувань. Температурний коефіцієнт залишається нижче300 ppm/°C.
Клеми, фіксуючі затискачі та монтажні кронштейни виготовлені з потовщеної нержавіючої сталі з антикорозійною пасивацією. Конструкція зберігає надійне механічне кріплення під час безперервної вібрації, витримує багаторазове нагрівання пайки та мінімізує контактний опір, викликаний окисленням, забезпечуючи надійну роботу в складних інверторних додатках.
Екологічно чисте неорганічне ізоляційне покриття забезпечує чудову стійкість до високих температур, корозії, вологи та пилу. Під час короткочасних умов перевантаження резистор може світитися червоним, не створюючи відкритого вогню, допомагаючи підвищити безпеку експлуатації та подовжуючи термін служби стрічки зі сплаву в промислових умовах.
Спеціально розроблений для додатків гальмування VFD, резистор швидко розсіює регенеративну енергію, що генерується під час уповільнення двигуна, ефективно запобігаючи зростанню напруги на шині постійного струму та усуваючи сигнали тривоги інвертора про перенапругу (OV).
Вертикально намотана гофрована стрічка зі сплаву забезпечує значно більшу поверхню охолодження, ніж звичайні дротяні резистори. У поєднанні з порожнистим керамічним сердечником він забезпечує ефективну теплопередачу, нижчу робочу температуру та стабільну роботу під час частих циклів старт-стоп гальмування.
Створений, щоб витримуватиУ 10 разів перевищує номінальну потужність протягом 5 секунд, резистор легко справляється з імпульсами високої енергії, що генеруються під час аварійних зупинок, опускання великого навантаження та швидкого уповільнення двигуна без видимих пошкоджень.
Виготовлений із кераміки з високим вмістом алюмінію, міцного обладнання з нержавіючої сталі та вогнестійкого покриття UL94V-2, резистор забезпечує чудову стійкість до вібрації, корозії, пилу, вологи та багаторазових термоциклів, забезпечуючи тривалу надійність у складних промислових застосуваннях.
Посилений монтажний вузол із нержавіючої сталі підтримує надійні електричні з’єднання навіть за умов постійної вібрації, що робить резистор ідеальним для кранів, прокатних станів, ліфтів та іншого важкого обладнання з інвертором.
Доступний з допуском на опір±3%, ±5% і ±10%, серія CRR охоплює номінальну потужність відвід 50 Вт до 10 кВті підтримує користувальницькі значення опору, розміри, стилі терміналів і конфігурації монтажу відповідно до конкретних вимог інвертора.
Неорганічне ізоляційне покриття є вогнезахисним, бездимним і сумісним зUL94V-2вимоги. Під час перевантаження резистор світиться червоним, не створюючи відкритого вогню, що сприяє підвищенню безпеки експлуатації.
Ідеально підходить для кранів, ліфтів, підйомників, лебідок і підйомних платформ, які потребують частого прискорення та гальмування, зберігаючи при цьому стабільну роботу інвертора.
Підходить для прокатних станів, машин для лиття під тиском, обладнання з ЧПК, верстатів для волочіння дроту, текстильного обладнання та іншого технологічного обладнання з повторюваними циклами гальмування.
Широко використовується в конвеєрних системах, автоматизованих виробничих лініях, логістичному обладнанні та автоматизації складів для поглинання енергії рекуперативного гальмування та підвищення стабільності системи.
Рекомендується для систем випробування двигунів, обладнання для моделювання навантаження, лабораторних випробувальних стендів, центрифуг та інших спеціалізованих промислових застосувань, які вимагають надійного розсіювання енергії гальмування.
DUFEW спеціалізується на розробці та виробництві високоякісних компонентів силової електроніки, пропонуючи надійні продукти та інтегровані рішення для промислових користувачів, дистриб’юторів і клієнтів OEM.
Сучасні виробничі потужності, стандартизовані виробничі процеси та суворий контроль якості забезпечують стабільну електричну продуктивність, постійну якість продукції та надійну тривалу роботу.
На додаток до інверторних гальмівних резисторів, DUFEW пропонує широкий асортимент силової електроніки, включаючи реактори, гальмівні блоки, фільтри, трансформатори, блоки навантаження та різноманітні рішення для промислових резисторів.
Індивідуальні значення опору, номінальна потужність, розміри, конфігурація клем і варіанти монтажу доступні на основі креслень замовника або технічних специфікацій.
Завдяки ефективному управлінню виробництвом та досвідченій інженерній підтримці DUFEW забезпечує стабільні терміни виконання робіт, швидку технічну допомогу та професійні послуги з вибору продукції для клієнтів у всьому світі.
| Характеристика | Умови тестування | Продуктивність |
|---|---|---|
| Витримувана напруга діелектрика | 2500 В змінного струму / 50 Гц / 60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Короткочасне перевантаження | 10× Номінальна потужність протягом 5 секунд | Без видимих пошкоджень |
| Термін служби навантаження | Циклічна робота (10 с увімкнено / 90 с вимкнено) | >9000 годин |
| Стійкість до вологи | 40°C ±2°C, 90--95% RH, 100 годин | ΔR ≤ ±(1%R + 0,05Ω) |
| Швидка зміна температури | -55°C / 55°C / 155°C, 15 хвилин кожна, 5 циклів | ΔR ≤ ±(2%R + 0,05Ω) |
| Термостійкість | 350°C протягом 2 годин | Без видимих змін кольору чи пошкоджень |
| Температурний коефіцієнт | Номінальне навантаження проти початкового опору | <300 ppm/°C |
| Вогнестійкість | 10× Номінальна потужність протягом 5 хвилин | Світиться червоним без відкритого вогню |
| Характеристика | Умови тестування | Продуктивність |
|---|---|---|
| Термінальна міцність | 45N / 30 секунд | Без ослаблення або видимих пошкоджень |
| Стійкість до вібрації | 5--200 Гц, 1g, 98 м/с² | Немає видимих структурних пошкоджень |
| Стійкість до тепла пайки | Клеми занурені в припій 350±5°C на 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Паяемость | Клеми занурені в припій 235±5°C на 5 секунд | Покриття припоєм ≥95% |
Примітка: Усі дані про продуктивність отримані в стандартних лабораторних умовах випробувань відповідно доGB/T 5792щоб забезпечити незмінну якість і надійну роботу продукту.
| Елемент порівняння | Інверторний гофрований резистор DUFEW | Силовий резистор загального призначення |
|---|---|---|
| Основна програма | Розроблений спеціально для динамічного гальмування VFD і регенеративного розсіювання енергії | Призначений для постійного розсіювання потужності та електричних ланцюгів загального призначення |
| Операційний обов'язок | Короткочасна високоенергетична імпульсна робота з періодичними робочими циклами | Безперервна або стабільна робота |
| Метод відбору | Опір, вибраний відповідно до характеристик інвертора; номінальна потужність, розрахована на основі робочого циклу гальмування | Вибрано відповідно до вимог до безперервної розсіювання потужності |
| Можливість перевантаження | Витримує до10× номінальної потужності протягом 5 секунд, ідеально підходить для рекуперативного гальмування | обмежена здатність до перевантажень; не підходить для повторюваних імпульсів високої енергії |
| Тепловіддача | Структура гофрованої стрічки забезпечує велику поверхню охолодження для ефективної теплопередачі | Звичайна обмотка забезпечує обмежену ефективність охолодження |
| Робоча температура | Температура поверхні до300°Cз350°Cтермостійке покриття | Зазвичай нижче200°Cв залежності від типу резистора |
| Придушення стрибків напруги | Гофрована обмотка допомагає зменшити стрибки комутаційної напруги та покращує стабільність інвертора | Немає оптимізації для придушення стрибків напруги |
| Механічна надійність | Клеми та кронштейни з нержавіючої сталі забезпечують чудову стійкість до вібрації для важкого промислового обладнання | Стандартна конструкція, призначена для загального електричного застосування |
| Типові застосування | Елеватори, крани, прокатні стани, сервосистеми, машини для лиття під тиском, конвеєри | Загальне електронне обладнання, джерела живлення, схеми освітлення та промислові системи керування |
В: Гальмівний резистор інвертора спеціально розроблений для поглинання регенеративної енергії, що утворюється під час уповільнення двигуна. На відміну від стандартних силових резисторів, він працює в умовах короткочасного імпульсу високої енергії та оптимізований для періодичного гальмування, а не для постійного розсіювання потужності.
A: Значення опору має відповідати специфікаціям, рекомендованим виробником інвертора, тоді як номінальну потужність слід вибирати відповідно до частоти гальмування, часу гальмування, робочого циклу та потужності двигуна. Якщо ви не впевнені, команда інженерів DUFEW може порекомендувати відповідну модель на основі вашої програми.
A: Загалом це такне рекомендується. Різні інвертори можуть мати різні гальмівні напруги та робочі послідовності. Спільне використання резистора може призвести до нестабільної роботи або недостатньої ефективності гальмування. Якщо потрібен загальний резистор, потрібно ретельно розрахувати як значення опору, так і номінальну потужність.
A: Так. Ми надаємо виробничі послуги OEM та ODM, включаючи індивідуальні значення опору, номінальну потужність, розміри, стилі клем, монтажні кронштейни та повні рішення на основі креслень замовника або технічних специфікацій.
В: Він розроблений для стандартних гальмівних застосувань VFD, де основними вимогами є висока здатність до перевантаження та ефективне розсіювання тепла. АБезіндуктивний гофрований резисторрекомендується для високочастотних схем ШІМ, систем накопичення енергії та застосувань, де надзвичайно низька індуктивність є критичною.
Відповідь: Інверторні гальмівні резистори широко використовуються в ліфтах, кранах, підйомниках, прокатних станах, машинах для лиття під тиском, конвеєрах, текстильному обладнанні, автоматизованих виробничих лініях, системах сервоприводу та обладнанні для відновлюваних джерел енергії.
DUFEW забезпечує високу якістьІнверторні гофровані резисторидля промислової автоматизації, відновлюваних джерел енергії та моторних приводів у всьому світі. Незалежно від того, чи потрібен вам стандартний продукт чи повністю індивідуальне рішення, наша команда інженерів готова підтримати ваш проект професійними рекомендаціями та швидким виробництвом.
