Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

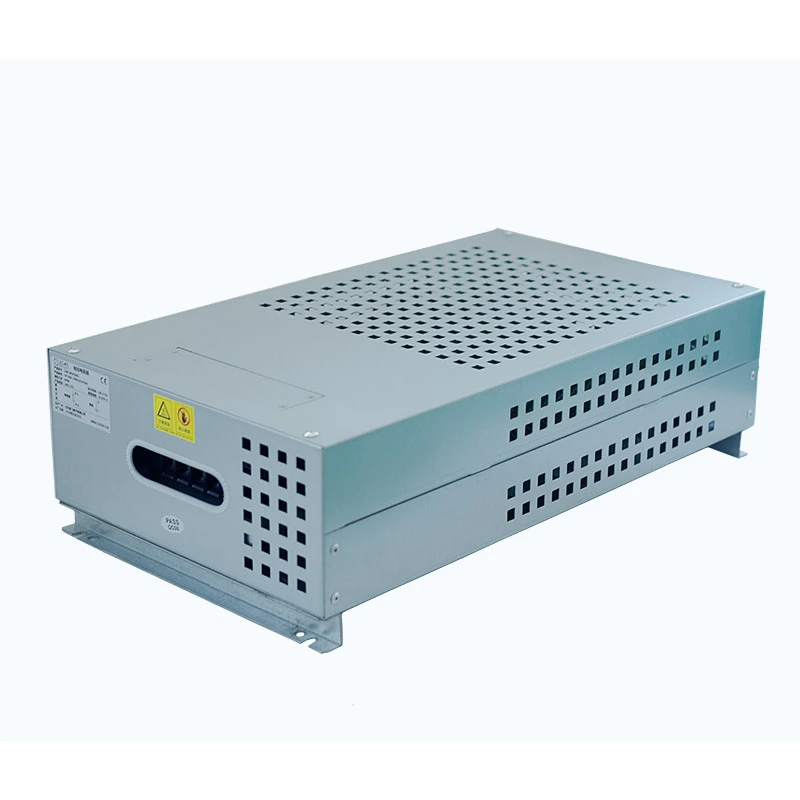

Load Resistor Box — це електричний тестовий пристрій, який використовує резисторні елементи для імітації фактичних умов споживання електроенергії електричним обладнанням. Перетворюючи електричну енергію в контрольоване тепло під час роботи, це дозволяє інженерам оцінювати вихідну стабільність, навантажувальну здатність, реакцію на перевантаження, функції захисту та довгострокову надійність роботи.
На відміну від рішень гальмівних резисторів, які в основному призначені для поглинання рекуперативної енергії від уповільнення двигуна, блок навантажувальних резисторів функціонує як контрольоване тестове навантаження для перевірки продуктивності джерел живлення та обладнання для перетворення електроенергії.
Внутрішній резисторний вузол складається з кількох гофрованих резисторних елементів, розташованих через послідовні та паралельні з’єднання для досягнення різних конфігурацій навантаження. Незалежні секції навантаження дозволяють користувачам регулювати умови тестування шляхом перемикання різних груп резисторів без зміни загальної апаратної структури.
Робочий процес можна описати так:
Вихід силового обладнання → Вхід блоку резистора навантаження → Споживання навантаження резистора → Оцінка даних про продуктивність
Корпус виготовлено з листової сталі з алюмінієвим і цинковим покриттям, що забезпечує механічний захист, ефективне розсіювання тепла, стійкість до корозії та зручний монтаж. Спеціальна клемна колодка вбудована для зовнішнього електричного підключення, а додаткове примусове повітряне охолодження доступне для додатків, які вимагають безперервної роботи з високою потужністю.
| Параметр | Специфікація |
|---|---|
| Діапазон потужності | 1KW-30KW |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01Ω---1KΩ |
| Толерантність до опору | ±3/±5/±10 |
| Рівень захисту | IP20/IP23 |
| Температурний коефіцієнт | ≤300 ppm/℃ |
| Вогнезахисний клас | UL 94V-2 |
| Відповідність стандартам | GB-5792 |
Обладнання забезпечує контрольовані умови навантаження для перевірки номінальної потужності ДБЖ, реакції на перевантаження, стабільності напруги та довготривалої роботи. Застосовуючи різні рівні навантаження, інженери можуть оцінити поведінку ДБЖ в умовах, які більш точно відповідають фактичним експлуатаційним вимогам.
Як штучне електричне навантаження обладнання може використовуватися для перевірки потужності генератора перед введенням в експлуатацію або під час планового технічного обслуговування. До типових застосувань належать випробування дизель-генераторів, перевірка системи резервного живлення та заводські приймальні випробування, що допомагає підтвердити продуктивність за певних умов навантаження.
The controlled resistive load allows engineers to evaluate output current capability, thermal performance, protection functions, and long-term operating reliability of inverters and power supplies. Adjustable load conditions also support testing at different stages of equipment operation.
Система забезпечує контрольоване навантаження розряду для акумуляторних систем, обладнання PCS і систем управління енергією, дозволяючи інженерам оцінювати продуктивність розряду та робочу стабільність за певних електричних умов.
Внутрішні схеми розділені на кілька незалежних груп навантаження, що дозволяє поступово регулювати потужність відповідно до необхідного профілю тестування. Ця конфігурація підтримує гнучкі комбінації навантажень, повторювані умови тестування та легшу ізоляцію несправностей, коли окремі секції потребують перевірки.
Система може відтворювати різні умови навантаження, від роботи з невеликим навантаженням до тестування з повним навантаженням і короткочасним перевантаженням, що дозволяє інженерам оцінювати продуктивність обладнання в більш широкому робочому діапазоні.
| Тестовий стан | призначення |
|---|---|
| Легке навантаження | Перевірте роботу з низьким енергоспоживанням |
| Половинне завантаження | Перевірте продуктивність середнього навантаження |
| Повне завантаження | Підтвердьте номінальну потужність |
| Перевантаження | Оцініть здатність захисту |
Інтегровану структуру терміналів можна налаштувати для тестування як змінним, так і постійним струмом, забезпечуючи більшу гнучкість під час тестування різних типів силового обладнання. Завдяки максимальній робочій напрузі 1200 В система може задовольнити низку вимог промислового тестування потужності без необхідності змін базової структури резистора.
Before installation, select the appropriate power rating, resistance value, and protection grade according to the tested equipment output power, required test conditions, and installation environment. Належне узгодження специфікацій має важливе значення для безпечного розсіювання енергії під час тестування.
Огляньте корпус, клемні блоки та систему охолодження перед установкою, щоб переконатися, що обладнання справне та готове до роботи. Перед підключенням до електромережі слід усунути будь-які видимі пошкодження або відхилення від норми.
Встановлюйте обладнання в добре провітрюваному місці з достатньою відстанню для розсіювання тепла. Місце установки слід тримати подалі від легкозаймистих матеріалів, умов обмеженого потоку повітря та надмірної вологості, що може вплинути на безпечну роботу.
Використовуйте монтажні отвори, передбачені на корпусі, щоб надійно встановити пристрій на підлозі або призначеній тестовій платформі. Монтажна конструкція повинна відповідати вазі обладнання та умовам експлуатації.
Connect the output terminals of the tested equipment to the load input terminals according to the supplied wiring diagram. Для додатків постійного струму полярність повинна бути підтверджена, а всі клемні з’єднання мають бути належним чином затягнуті та з’єднані кабелями, що відповідають очікуваному струму.
Після перевірки повного електричного з’єднання почніть тестування на низькому рівні навантаження та поступово збільшуйте активні ділянки навантаження відповідно до процедури тестування. Під час роботи контролюйте температуру резистора та інші відповідні робочі умови, щоб переконатися, що обладнання залишається в межах зазначеного діапазону.
Dufew Load Resistor Box призначений для довготривалих електричних випробувань і проходить перевірку електричних і механічних характеристик перед доставкою. Тестування зосереджено на характеристиках опору, електричній безпеці, механічній цілісності та стабільній роботі за різних умов навантаження, допомагаючи забезпечити надійну роботу в промислових середовищах тестування.
| Електричні характеристики | Умови тестування | Продуктивність |
|---|---|---|
| Діелектрична міцність | 2500 В змінного струму/50 Гц/60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | Опір ізоляції ≥100MΩ |
| Короткочасне перевантаження | 10-кратна номінальна потужність 5S | Без видимих пошкоджень |
| Довготривалий термін експлуатації | Циклічна робота (Розряд 10S, Інтервал 90S) | Більше 9000 год |
| Стабільне вологе тепло | 40℃±2/90%-95%RH/100 год | △R≤±（1%R+0,05Ω） |
| Швидка зміна температури | -55 ℃, 55 ℃, 155 ℃ кожен протягом 15 хвилин, 5 циклів | △R≤±（2%R+0,05Ω） |
| Термостійкість | 350 ℃/2 год | Без видимої зміни кольору або пошкоджень |
| Температурний коефіцієнт | Порівняння опору при номінальному навантаженні та статичного опору | Менше 300 ppm/℃ |
| Вогнестійкість | 10-кратна номінальна потужність протягом 5 хвилин | Червоне світіння, але без полум'я |
Конструкція корпусу розроблена таким чином, щоб витримувати транспортування, установку та промислові робочі середовища. Механічні випробування гарантують надійність термінальної системи та конструкції корпусу протягом тривалого використання.
| Механічні характеристики | Умови тестування | Продуктивність |
|---|---|---|
| Terminal Strength | 45N/30S | Без розшатування або видимих пошкоджень |
| Стійкість до вібрації | 5-200 Гц、1g、98м/с² | Без видимих структурних пошкоджень |
| Термостійкість пайки | Вивідний термінал занурений у припій 350±5℃ для 3S | △R≤±（1%R+0,05Ω） Без видимих зовнішніх пошкоджень, чітке маркування |
| Паяемость | Термінал занурений у припій 235±5℃ на 5S | Покриття клемної поверхні припоєм ≥95% |
Різні вимоги до тестування вимагають різних умов навантаження. Групи внутрішніх резисторів можна налаштувати на кілька незалежних секцій, що дозволяє користувачам регулювати прикладене навантаження відповідно до фактичних процедур тестування.
Типові конфігурації включають:
| Режим завантаження | Мета тестування |
|---|---|
| Низьке навантаження | Перевірте продуктивність запуску та роботу з низьким енергоспоживанням |
| Середнє навантаження | Оцініть можливості часткового виходу |
| Повне завантаження | Підтвердьте номінальну потужність |
| Перевантаження Навантаження | Перевірте реакцію захисту та стабільність системи |
Ця секційна конструкція дозволяє інженерам виконувати кілька тестів з одним блоком замість підготовки кількох пристроїв із фіксованим значенням навантаження.
Для виробничих випробувань, лабораторної перевірки та оцінки надійності обладнання навантажувальне обладнання часто має працювати в безперервних і складних умовах. Dufew Load Resistor Box розроблено зі стабільним опором, оптимізованою структурою розсіювання тепла, незалежним групуванням резисторів і додатковим примусовим повітряним охолодженням для підтримки тривалого тестування високої потужності.
Ця конструкція робить його придатним для таких застосувань, як заводські випробування на старіння, перевірка продуктивності генератора, оцінка надійності ДБЖ і тестування джерела живлення, де потрібні стабільні умови навантаження.
Suzhou Dufew Electrical Co., Ltd. застосовує структуровані процедури контролю якості протягом усього виробничого процесу, охоплюючи перевірку матеріалів, контроль складання та остаточну перевірку продуктивності. Кожна стадія контролюється для забезпечення електричної надійності, механічної стабільності та постійної продуктивності продукту.
Вхідні матеріали перевіряються для перевірки якості резисторних елементів, матеріалів металевого корпусу, компонентів терміналів та ізоляційних матеріалів перед виробництвом.
Під час складання Dufew контролює групування резисторів, надійність електричного з’єднання, відстань ізоляції та механічне кріплення, щоб гарантувати, що готовий продукт відповідає технічним вимогам.
Перед доставкою кожен блок проходить комплексну перевірку, включаючи вимірювання опору, випробування ізоляції, випробування електричної міцності, перевірку конструкції та перевірку функціональних характеристик.
Suzhou Dufew Electrical Co., Ltd. спеціалізується на компонентах силової електроніки, включаючи резистори, гальмівні системи, реактори, трансформатори та силові фільтри. Завдяки досвіду промислової автоматизації, енергетичних систем і електричного обладнання Dufew розуміє практичні вимоги до надійних середовищ тестування.
Різні проекти тестування вимагають різних електричних і механічних конфігурацій. Dufew надає індивідуальні рішення відповідно до номінальної потужності, значення опору, рівня напруги, кроків навантаження, вимог до охолодження, конструкції корпусу та умов встановлення, допомагаючи клієнтам досягти належної продуктивності тестування для конкретного обладнання.
Dufew підтримує виробників обладнання, системних інтеграторів, дистриб’юторів електротехніки та промислових користувачів за допомогою інженерної допомоги, індивідуального виробництва та стандартизованих виробничих процесів. Ці можливості допомагають забезпечити стабільне постачання та надійні електричні рішення для глобальних промислових застосувань.
Система тестування навантаження вимагає не тільки достатньої потужності, але й точного моделювання навантаження, стабільної тривалої роботи та зручності експлуатації. У порівнянні з фіксованими одинарними резисторами або звичайними рішеннями з гальмівними резисторами, Dufew Load Resistor Box забезпечує більш гнучкі функції тестування для перевірки силового обладнання.
| Вимір порівняння | Коробка навантажувального резистора | Традиційний одинарний резистор/блок гальмівного резистора |
|---|---|---|
| Основне призначення програми | Призначений для тестування енергетичного обладнання, тестів на старіння та перевірки продуктивності ДБЖ, генераторів, інверторів і джерел живлення. | В основному призначений для споживання енергії під час гальмування двигуна або додатків із фіксованим опором. |
| Можливість регулювання навантаження | Кілька незалежних резисторних секцій дозволяють покроково перемикати навантаження для імітації різних робочих умов. | Зазвичай забезпечує фіксовані значення опору з обмеженою або без можливості регулювання навантаження. |
| Тестування гнучкості | Підтримує моделювання невеликого навантаження, половинного навантаження, повного навантаження та перевантаження для комплексної оцінки обладнання. | В основному використовується для однієї робочої умови і не може ефективно імітувати різні тестові сценарії. |
| Сумісність AC/DC | Розроблено з уніфікованим з’єднанням терміналів, що дозволяє тестувати силове обладнання змінного та постійного струму відповідно до вимог конфігурації. | Багато рішень розроблено для конкретних шин постійного струму або гальмування та мають обмежену універсальність. |
| Безперервна робота навантаження | Оптимізована конструкція корпусу та тепловий дизайн підтримують тривале випробування під навантаженням і процес старіння. | Багато виробів із гальмівними резисторами зосереджені на короткочасному поглинанні енергії та можуть відчувати більш високе підвищення температури під час тривалого навантаження. |
| Зручність обслуговування | Незалежні схеми навантаження спрощують перевірку та пошук несправностей. Окремі секції можна перевіряти окремо під час технічного обслуговування. | Стаціонарні внутрішні конструкції ускладнюють пошук несправностей і заміну. |
Обладнання для тестування навантаження в основному використовується для моделювання електричних навантажень і перевірки продуктивності систем живлення, включаючи вихідну потужність, стабільність і реакцію на перевантаження генераторів, систем ДБЖ, інверторів і джерел живлення. Рішення з гальмівними резисторами в основному застосовуються в системах електроприводів для поглинання рекуперативної енергії під час уповільнення та запобігання перенапрузі шини постійного струму.
У системі використовується секційне управління навантаженням, де групи внутрішніх резисторів розбиті на незалежні схеми. Перемикаючи різні розділи, користувачі можуть імітувати різні робочі умови, включаючи невелике навантаження, часткове навантаження, номінальне навантаження та умови перевантаження. Ця конфігурація покращує гнучкість і повторюваність тестування.
Спосіб охолодження вибирається відповідно до потужності, тривалості роботи, середовища встановлення та вимог до розсіювання тепла. У стандартних конфігураціях використовується природний потік повітря, тоді як примусове повітряне охолодження може бути додано для додатків, які вимагають більшої вихідної потужності або тривалої безперервної роботи.
так Dufew Electric може налаштувати значення опору, номінальну потужність, рівні напруги, кроки навантаження, методи охолодження, конструкцію корпусу та конфігурацію клем відповідно до конкретних вимог тестування.
Він підходить для перевірки продуктивності, технічного обслуговування, випробувань на старіння та лабораторної оцінки генераторів, систем ДБЖ, інверторів, джерел живлення постійного струму, зарядних пристроїв, обладнання для накопичення енергії та інших промислових систем живлення.
так Dufew Electric надає інженерну підтримку на основі специфікацій обладнання замовника та вимог до тестування, допомагаючи розробити відповідні конфігурації для різних потужностей електроенергії, електричних умов і середовищ встановлення.
