Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

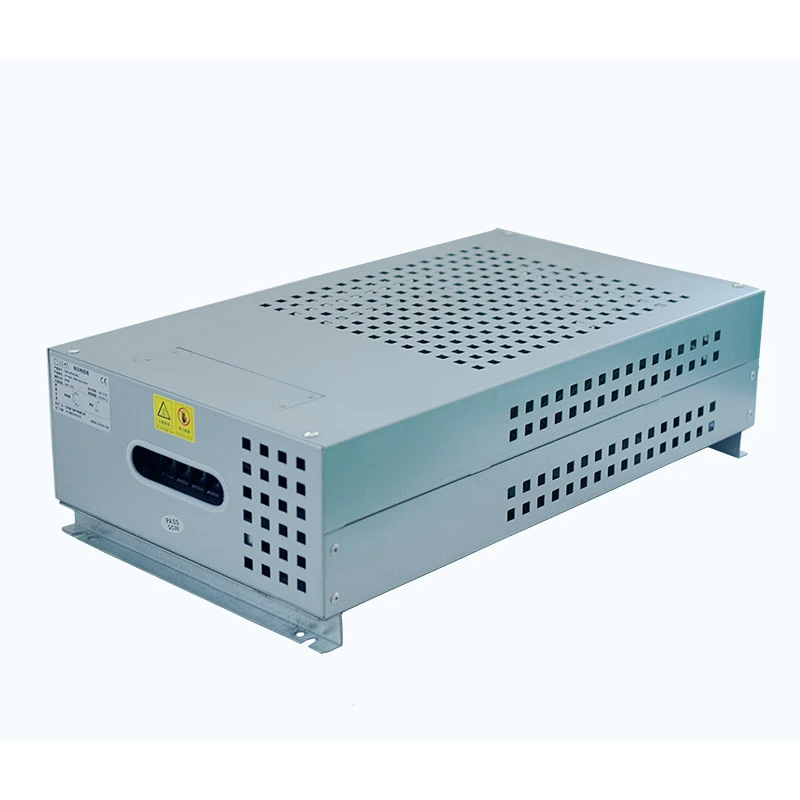

DUFEW Corrugated Resistor Box — це високопотужна резисторна збірка, яка об’єднує кілька гофрованих резисторних елементів за допомогою методів послідовного та паралельного з’єднання та фіксує їх у професійному корпусі. Він спеціально розроблений, щоб подолати обмеження потужності окремих резисторів і забезпечити стабільне поглинання енергії для потужних електричних систем.
Резисторна коробка підтримує максимальну потужність 30 кВт, значення опору від 0,01 Ом до 1 кОм і параметри точності опору ±3%, ±5% і ±10%. Внутрішня структура включає клемний блок сильного струму та температурний захисний перемикач, а ступінь захисту корпусу можна налаштувати відповідно до різних вимог застосування.
Як досвідчений виробник і постачальник у Китаї, DUFEW надає індивідуальні рішення для гальмівних систем, приводів із змінною частотою, промислового обладнання автоматизації, ліфтів, кранів, прокатних станів та інших застосувань, які вимагають ефективного розсіювання енергії.
Внутрішня структура гофрованого резисторного блоку складається з кількох гофрованих резисторних елементів, розташованих у послідовних і паралельних ланцюгах і надійно встановлених у спеціально розробленому корпусі. Ця модульна конфігурація покращує потужність, зберігаючи стабільні електричні характеристики та зручне обслуговування.
Корпус виготовлено з листової сталі з алюмінієво-цинковим покриттям, що забезпечує чудову стійкість до корозії, механічну міцність і здатність розсіювати тепло. Інтегрована структура вентиляції допомагає оптимізувати потік повітря та підтримувати стабільну температуру під час безперервної роботи.
Для спрощення зовнішніх електричних з'єднань всередині коробки резисторів встановлено сильнострумовий клемник. Вбудований температурний захисний перемикач автоматично відключає ланцюг, коли внутрішня температура перевищує попередньо встановлену безпечну межу, запобігаючи пошкодженню від перегріву.
Відповідно до вимог замовника, DUFEW може надати додаткові вентилятори охолодження, незалежне керування групою резисторів та індивідуальні рівні захисту. Продукт розроблено відповідно до стандарту GB-5792 і підходить для вимогливих промислових середовищ.
Приклад: CRB 10KW 13.6R J
| Код | опис |
|---|---|
| CRB | Гофрована коробка резисторів / коробка гальмівних резисторів |
| 10 кВт | Номінальна потужність |
| 13,6R | Номінальний опір |
| J | Допуск на опір (K=10%, J=5%, H=3%) |
| Параметр | Специфікація |
|---|---|
| Діапазон потужності | 1KW-30KW |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01Ω---1KΩ |
| Толерантність до опору | ±3/±5/±10 |
| Рівень захисту | IP20/IP23 |
| Температурний коефіцієнт | ≤300 ppm/℃ |
| Вогнезахисний клас | UL 94V-2 |
| Відповідність стандартам | GB-5792 |
DUFEW пропонує індивідуальні рішення для гофрованих резисторних коробок на основі різних промислових умов експлуатації. Клієнти можуть вибрати відповідні номінальні значення потужності, значення опору, методи охолодження, рівні захисту та конфігурації внутрішньої схеми відповідно до своїх системних вимог.
Модульна конструкція дозволяє об’єднувати кілька резисторів у різні рівні потужності, що робить продукт придатним для додатків із високою енергією гальмування, частими прискореннями та уповільненнями та безперервною роботою.
Параметри налаштування включають:
- Індивідуальна номінальна потужність
- Індивідуальне значення опору
- Схема багатогрупового резистора
- Установка додаткового вентилятора охолодження
- Customized enclosure structure
- Виробництво OEM за кресленнями замовника
Гофрована резисторна коробка поглинає регенеративну енергію, що генерується під час уповільнення двигуна, і допомагає запобігти перенапрузі на шині постійного струму.
Призначений для частих гальмівних операцій у кранах, підйомному обладнанні та системах транспортування матеріалів.
Забезпечує стабільну продуктивність гальмування для потужних двигунів, що працюють в умовах постійного навантаження.
Підходить для ліфтових систем, які потребують частого прискорення, уповільнення та контролю споживання енергії.
Використовується як надійний високопотужний компонент навантаження для електричних випробувань і розсіювання енергії.
Гофрована резисторна коробка DUFEW має модульну структуру внутрішнього резистора. Кілька резисторних елементів розділені на незалежні групи та з’єднані через окремі схеми, що полегшує технічне обслуговування та знижує витрати на заміну.
Коли виходить з ладу одна група резисторів, технікам потрібно лише замінити пошкоджений модуль, а не всю коробку резисторів. Така конструкція значно покращує доступність обладнання та скорочує довгострокові витрати на обслуговування.
Внутрішні резисторні елементи розбиті на окремі схеми. Одна пошкоджена ділянка може бути замінена самостійно, не впливаючи на роботу інших груп резисторів.
Сильнострумова клемна колодка, встановлена спереду, забезпечує централізовану та організовану проводку. Великі кабелі живлення можна легко підключати та від’єднувати під час встановлення, перевірки та обслуговування.
Стандартний температурний захисний вимикач автоматично відключає ланцюг при виникненні ненормальних температурних умов, запобігаючи пошкодженню резистора внаслідок перегріву під час роботи без нагляду.
Гофрована резисторна коробка DUFEW спеціально розроблена для важкого обладнання, яке вимагає частого гальмування, високого енергопоглинання та тривалої безперервної роботи.
Він підходить для таких промислових застосувань, як прокатні стани, портові крани та важкі ліфти, де гальмівні резистори повинні витримувати повторювані цикли розряду енергії.
Підходить для обладнання з частими умовами енергетичного зворотного зв’язку, включаючи прокатні стани, портове обладнання та ліфти для великого вантажу. Циклічний термін служби може перевищувати 9000 годин за заданих умов експлуатації.
Для потужних додатків або середовищ із високою температурою можна встановити вентилятори охолодження, щоб покращити ефективність розсіювання тепла та підтримувати стабільну роботу.
Уніфіковані розміри корпусу дозволяють паралельно встановлювати кілька блоків резисторів, забезпечуючи акуратне рішення для великих систем тестування та повного електричного контрольного обладнання.
Резисторний елемент виготовляється зі смуг константану або хромонікельового сплаву, сформованих у гофровану структуру. Ця конструкція зменшує паразитну індуктивність і покращує характеристики відгуку, що робить її придатною для високочастотного імпульсного гальмування та промислових застосувань у складних умовах.
Збільшена площа поверхні гофрованої стрічки покращує ефективність розсіювання тепла, зберігаючи при цьому температурний коефіцієнт ≤300 ppm/℃ для стабільного опору під час роботи.
Основні переваги включають характеристики низької індуктивності, чудову термічну стабільність, ефективне розсіювання тепла та надійну роботу в умовах частого імпульсного навантаження.
Корпус виготовлено з листової сталі з алюмінієво-цинковим покриттям, що забезпечує стійкість до корозії та захист від окислення для промислових середовищ. Точне згинання, процеси зварювання та оптимізовані вентиляційні канали покращують міцність конструкції та ефективність повітряного потоку.
Основні переваги включають стійкість до корозії, механічну довговічність, покращений контроль температури та адаптованість до складних умов роботи.
Високотемпературні опори з кераміки або слюди використовуються для кріплення гофрованих резисторних елементів, одночасно забезпечуючи електричну ізоляцію між нагрівальними компонентами та корпусом. Ізоляційна структура зберігає надійну роботу при температурі до 350 ℃.
Основні переваги включають стійкість до високих температур, стабільну електричну ізоляцію, підвищену безпеку та тривалий термін служби в умовах постійного термічного навантаження.
Резисторна коробка має сильнострумову мідну структуру клемної шини, розроблену для надійного підключення у системах високої потужності. Конструкція багатоконтурної проводки допомагає організувати кабельні з’єднання, зменшити виділення тепла та підвищити електричну стабільність.
Основні переваги включають високу пропускну здатність по струму, зручне встановлення, стабільне електричне підключення та придатність для великих енергосистем.
Додаткові конфігурації включають перемикачі захисту від температури та осьові вентилятори охолодження. Температурний перемикач забезпечує додаткову безпеку, відключаючи ланцюг, коли виникають ненормальні температурні умови, тоді як примусове повітряне охолодження допомагає зменшити підвищення температури та покращити можливість безперервної роботи в закритих установках.
| Електричні характеристики | Умови тестування | Продуктивність |
|---|---|---|
| Діелектрична міцність | 2500 В змінного струму/50 Гц/60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | Опір ізоляції ≥100MΩ |
| Короткочасне перевантаження | 10-кратна номінальна потужність для 5S | Без видимих пошкоджень |
| Довготривалий термін експлуатації | Циклічна робота (Розряд 10S, Інтервал 90S) | Більше 9000 год |
| Стабільне вологе тепло | 40℃±2/90%-95%RH/100 год | △R≤±（1%R+0,05Ω） |
| Швидка зміна температури | -55 ℃, 55 ℃, 155 ℃ кожен протягом 15 хвилин, 5 циклів | △R≤±（2%R+0,05Ω） |
| Термостійкість | 350 ℃/2 год | Без видимої зміни кольору або пошкоджень |
| Температурний коефіцієнт | Порівняння між номінальним опором навантаженню та статичним опором | Менше 300 ppm/℃ |
| Вогнестійкість | 10-кратна номінальна потужність протягом 5 хвилин | Червоне світіння, але без полум'я |
| Механічна продуктивність | Умови тестування | Продуктивність |
|---|---|---|
| Термінальна міцність | 45N/30S | Без розшатування або видимих пошкоджень |
| Стійкість до вібрації | 5-200 Гц, 1g, 98 м/с² | Без видимих структурних пошкоджень |
| Термостійкість пайки | Вивідний термінал занурений у припій 350±5℃ для 3S | △R≤±（1%R+0,05Ω） Без видимих зовнішніх пошкоджень, чітке маркування |
| Паяемость | Термінал занурений у припій 235±5℃ на 5S | Покриття припоєм на поверхні клеми ≥95% |
Вибір відповідного гальмівного резистора важливий для підвищення стабільності системи, безпеки та ефективності обслуговування. Порівняно з резисторами в індивідуальному алюмінієвому корпусі, трубчастими резисторами або автономними резисторними елементами, DUFEW забезпечує більш інтегровану конструкцію з покращеним захистом, керуванням температурою та простішим встановленням для промислових енергетичних застосувань.
| Вимір порівняння | Гофрована резисторна коробка | Традиційний одинарний алюмінієвий корпус / трубчастий / незалежний резистор |
|---|---|---|
| Можливість керування потужністю | Кілька гофрованих резисторних елементів можна об’єднувати за допомогою послідовних і паралельних ланцюгів, дозволяючи одному корпусу досягти потужності до 30 кВт, одночасно забезпечуючи уніфікований захист і керування підключенням. | Окремі резистори зазвичай мають обмежену потужність. Кілька блоків потребують додаткової комбінації, проводки та захисних структур, що збільшує складність монтажу. |
| Високочастотна продуктивність | Гофрована структура стрічки зі сплаву забезпечує характеристики низької індуктивності, допомагаючи зменшити стрибки напруги, електромагнітні перешкоди та нестабільність під час високочастотних операцій гальмування. | Традиційні структури резисторів можуть створювати вищу паразитну індуктивність, що може вплинути на продуктивність у додатках із швидким перемиканням або умовами імпульсного гальмування. |
| Захист і безпека | Вбудований металевий корпус захищає внутрішні нагрівальні елементи від пилу, вологи та випадкового контакту. Рівень захисту можна налаштувати відповідно до вимог застосування. | Відкриті елементи резистора забезпечують обмежений захист навколишнього середовища і можуть потребувати додаткових захисних кожухів або захисних компонентів. |
| Тепловий менеджмент | Структура внутрішнього повітряного потоку та оптимізоване розташування резисторів покращують розподіл тепла та зменшують локальне накопичення температури під час безперервної роботи. | Кілька незалежних резисторів, встановлених разом, можуть не мати ефективної організації повітряного потоку, що збільшує ризик нерівномірного нагрівання та прискореного старіння. |
| Зручність обслуговування | Модульна внутрішня структура дозволяє легше перевіряти та замінювати. Інтегровані термінали та компоненти захисту від температури спрощують процедури технічного обслуговування. | Окремі установки резисторів зазвичай потребують більш складних процесів підключення та заміни компонентів без централізованого захисту та контролю. |
Відповідь: Це рішення підходить, коли програма вимагає більшої потужності, інтегрованого захисту корпусу або більш зручного обслуговування, ніж може забезпечити один резистор. Його зазвичай застосовують у системах приводів із змінною частотою, кранах, ліфтах, прокатних станах та іншому промисловому обладнанні, що потребує частого гальмування.
A: Вбудований температурний захисний перемикач постійно контролює робочу температуру. Коли температура перевищує попередньо встановлену безпечну межу, захисний пристрій відключає ланцюг, щоб зменшити ризик перегріву та захистити систему резисторів.
A: Так. Для застосувань, пов’язаних із високою вихідною потужністю, частими циклами гальмування або обмеженою вентиляцією, можна встановити додаткову систему охолоджуючого вентилятора для покращення розсіювання тепла та підтримки стабільної роботи.
A: Так. Внутрішні резисторні елементи можна конфігурувати в кілька незалежних груп відповідно до вимог застосування. Це дозволяє гнучко регулювати навантаження, легше ізолювати несправності та покращити надійність системи.
A: Стандартні конфігурації підтримують потужність від 1 до 30 кВт. Для програм, що вимагають різних рівнів потужності, DUFEW може розробити індивідуальні рішення на основі умов експлуатації та технічних специфікацій.
A: Значення опору можна налаштувати відповідно до системних вимог. Стандартні опції включають різні діапазони опору та допуски ±3%, ±5% та ±10%, залежно від електричного застосування.
A: Він широко використовується в промислових приводах і системах керування енергією, включаючи приводи змінної частоти, крани, портове обладнання, ліфти, прокатні стани, обладнання для автоматизації та системи електричного тестування. Він особливо підходить для додатків, що вимагають багаторазового гальмування, розсіювання енергії та стабільних теплових характеристик.
A: Так. DUFEW підтримує індивідуальні конструкції відповідно до вимог замовника, включаючи номінальну потужність, значення опору, структуру корпусу, рівень захисту, метод охолодження та конфігурацію внутрішньої схеми. Клієнти можуть надати деталі застосування або технічні креслення, а інженери DUFEW розроблять відповідне рішення на основі фактичних умов експлуатації.
