Блок гальмівного резистора

Під час процесу гальмування системи приводу із змінною частотою двигун може генерувати рекуперативну енергію, коли швидкість обертання зменшується. Якщо ця енергія не може споживатися ефективно, напруга на шині постійного струму підвищиться і може спрацювати захист інвертора.

Коробка електричних гальмівних резисторів Dufew розроблена для роботи разом із гальмівними блоками для розсіювання цієї надлишкової енергії через елементи резистора. Внутрішні гофровані резистори зібрані відповідно до необхідних значень потужності та опору, а металевий корпус забезпечує механічний захист і покращує відведення тепла.

Інтегрована конструкція поєднує резисторні елементи, з’єднувальні клеми та компоненти температурного захисту в один повний блок, що спрощує встановлення та підвищує надійність системи в промислових застосуваннях.

Технічні характеристики

Структура продукту та особливості конструкції

Вбудований гальмівний резистор

Внутрішні гофровані резисторні елементи професійно скомпоновані та закріплені всередині корпусу для забезпечення стабільної електричної роботи. Інтегрована конструкція спрощує установку та усуває необхідність додаткової збірки резисторів на місці замовника.

Ефективне розсіювання тепла

У корпусі є вентиляційні отвори та оптимізований внутрішній відстань для покращення циркуляції повітря. Під час короткочасних циклів високої потужності гальмування структура забезпечує достатню теплоємність і допомагає швидко вивільнити накопичене тепло.

Вбудований захист від температури

Температурний захисний вимикач встановлений поблизу нагрівальних компонентів. Коли внутрішня температура перевищує встановлене безпечне значення, система захисту відключає ланцюг, щоб зменшити ризик перегріву.

Гнучкі можливості встановлення

Резисторна коробка підтримує різні способи встановлення, включаючи монтаж на підлозі та встановлення обладнання на платформі. Стандартні монтажні отвори полегшують інтеграцію з промисловими системами керування.

Ключові переваги

- Designed for VFD braking applications: Matches common inverter braking systems to effectively handle regenerative energy.

- Стабільний захист від перенапруги: розсіює надлишкову енергію, що утворюється під час уповільнення двигуна та аварійної зупинки.

- Можливість сильного імпульсного перевантаження: підходить для частого прискорення, гальмування та періодичної роботи з високою потужністю.

- Модульна конфігурація резистора: підтримує індивідуальні комбінації потужності та опору відповідно до умов експлуатації.

- Інтегрована конструкція захисту: включає з'єднувальні клеми та компоненти захисту від температури для безпечнішої роботи.

- Надійна промислова продуктивність: підходить для важкого обладнання, що працює в умовах безперервних циклів гальмування.

Сфери застосування

Гальмівні резистори Dufew підходять для промислового обладнання, яке вимагає контрольованого розсіювання енергії під час уповільнення, зупинки або динамічних змін навантаження. Вони зазвичай інтегруються в підйомні системи, обладнання для обробки матеріалів, промислове обладнання, системи тестування силової електроніки та застосування відновлюваної енергії.

Вертикальне підйомне обладнання

Для ліфтів, баштових кранів, підйомників, підйомних платформ і лебідок резистор поглинає регенеративну енергію, що утворюється під час опускання та уповільнення, допомагаючи системі приводу підтримувати стабільну роботу під час частих циклів пуск-зупинка та зміна навантаження.

Системи обробки матеріалів

Стрічкові конвеєри, штабелери-реклаймери та важке транспортне обладнання часто вимагають контрольованого гальмування під час обробки великих або рухомих вантажів. Резисторне рішення допомагає розсіювати регенеративну енергію та підтримує надійне уповільнення при безперервних операціях обробки матеріалів.

Промислове обладнання

Прокатні стани, центрифуги, машини для лиття під тиском, обладнання з ЧПК та інше обладнання з моторним приводом може генерувати значну регенеративну енергію під час швидких змін швидкості. Правильно налаштований гальмівний опір допомагає покращити ефективність зупинки та захистити відповідну систему приводу.

Тестування силової електроніки

Рішення також можна інтегрувати в потужні системи тестування на навантаження та платформи тестування на старіння електрообладнання, де потрібен контрольований опір для моделювання робочих навантажень і оцінки продуктивності обладнання за певних умов.

Відновлювані джерела енергії та транспортні системи

Перетворювачі енергії вітру, системи залізничного транспорту та обладнання для керування енергією можуть вимагати надійного розсіювання енергії під час гальмування, регулювання або перехідних умов роботи. Індивідуальні конфігурації опору можна підібрати до напруги, потужності та вимог щодо робочого циклу цих систем.

Експлуатаційні характеристики

Електричні характеристики

Механічна продуктивність

Можливість налаштування

Dufew надає індивідуальні рішення щодо гальмівних резисторів відповідно до специфікацій інвертора, умов експлуатації та вимог до встановлення. Конфігурації можна налаштувати для номінальної потужності, значення опору, напруги, розмірів корпусу, ступеня захисту, монтажної конструкції, розташування клем і типу резисторного елемента.

Одна і та сама платформа корпусу може вміщувати різні резисторні елементи, включаючи гофровані, алюмінієві та трубчасті типи, що дозволяє підбирати конфігурацію відповідно до необхідної потужності, температурних умов і середовища застосування.

Виробництво та контроль якості

Dufew Electric інтегрує збірку резисторних елементів, виготовлення корпусів, електричні випробування та остаточну перевірку в рамках стандартизованого виробничого процесу. Кожна стадія контролюється для підтримки стабільних електричних характеристик, механічної якості та надійності доставки для індивідуальних промислових застосувань.

Виробничий процес підтримується професійною майстернею електричних компонентів, стандартизованими процедурами складання, повним тестуванням продуктивності, можливостями індивідуального виробництва та стандартною експортною упаковкою. Ці можливості дозволяють Dufew керувати проектами від конфігурації резисторів до доставки готової шафи.

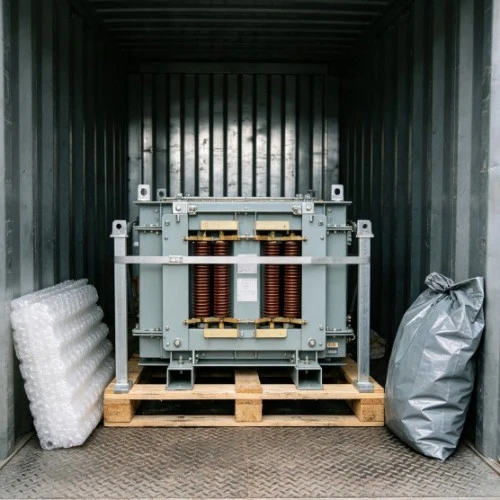

Упаковка та доставка

Dufew вибирає методи упаковки відповідно до розмірів продукту, ваги та вимог до транспортування, використовуючи надійну внутрішню фіксацію та захисні конструкції для зменшення ризику удару під час транспортування. Упаковка підходить для міжнародних відправлень, а також для оптових замовлень і індивідуальних промислових проектів.

Блок гальмівних резисторів проти традиційних рішень резисторів

Сертифікати якості

Dufew Electric дотримується суворих процедур управління якістю, щоб забезпечити надійність і послідовність продукції.

Контроль якості охоплює:

- Вхідний контроль матеріалів

- Моніторинг виробничого процесу

- Випробування електричних характеристик

- Остаточна перевірка продукції

Сертифікати та протоколи випробувань доступні відповідно до вимог замовника.

FAQ

1. Яку функцію виконує гальмівний резистор у системі VFD?

Гальмівний резистор поглинає регенеративну енергію, що утворюється, коли двигун сповільнюється або зупиняється. Він перетворює надлишкову електричну енергію в тепло, допомагаючи запобігти перенапрузі шини постійного струму та підвищити надійність інвертора.

2. Які рівні захисту доступні для цього продукту?

Стандартний рівень захисту IP20 або IP23. Більш високі рівні захисту можна налаштувати відповідно до умов встановлення, таких як зовнішнє середовище або промислові зони з пилом і вологою.

3. Чи можна використовувати різні резисторні елементи в одному корпусі?

так Конструкція корпусу може бути сконфігурована з різними резисторними елементами, включаючи гофровані резистори, резистори в алюмінієвому корпусі та трубчасті резистори, залежно від необхідного застосування.

4. Чи можна паралельно з’єднати декілька блоків для більшої потужності?

так Кілька блоків можна підключати паралельно, якщо номінальна потужність, значення опору та умови встановлення належним чином узгоджені для забезпечення збалансованого розподілу навантаження та надійного розсіювання тепла.

5. Як Dufew забезпечує якість продукції?

Dufew контролює якість за допомогою перевірки матеріалів, стандартизованих виробничих процесів, електричних випробувань і кінцевої перевірки, щоб забезпечити стабільну продуктивність продукту для промислового застосування.
