Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

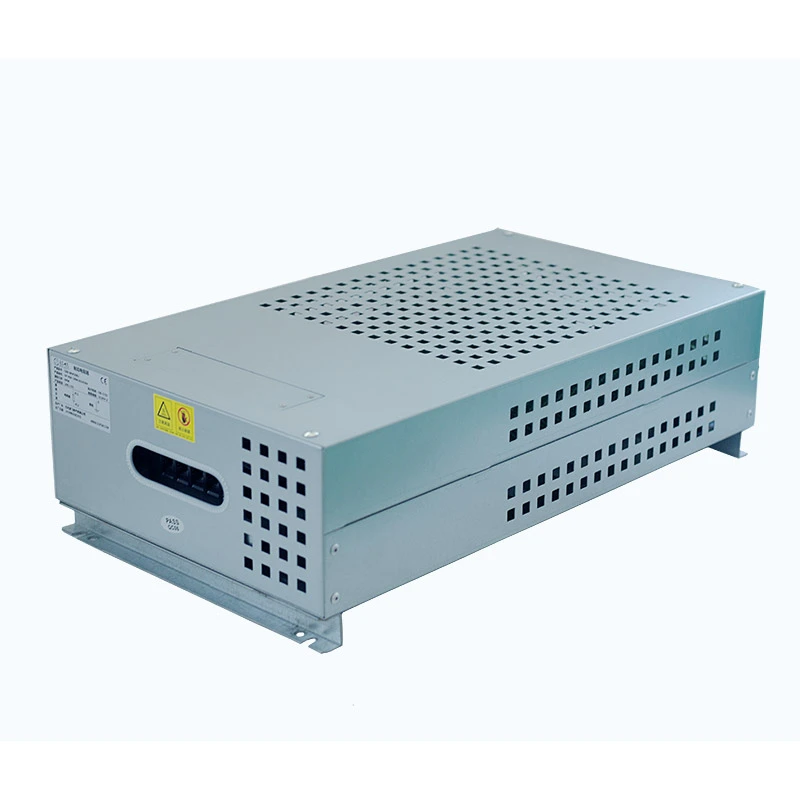

Блок інверторного гальмівного резистора — це спеціальний гальмівний компонент, який використовується в системах двигунів з інверторним приводом. Коли двигун сповільнюється з великим інерційним навантаженням, рекуперативна енергія подається назад у ланцюг постійного струму інвертора, викликаючи підвищення напруги на шині. Цей продукт розсіює надлишкову енергію через резисторні елементи для підтримки стабільної роботи інвертора.
Внутрішня структура складається з кількох гофрованих резисторних елементів, розташованих відповідно до необхідного опору та потужності. Блок резистора встановлюється всередині захисного сталевого корпусу з алюмінієво-цинковим покриттям із вбудованими клемними блоками та перемикачами захисту від температури.
Конструкція корпусу підтримує зовнішній монтаж поруч із шафою інвертора, допомагаючи заощадити внутрішній простір шафи, зберігаючи при цьому ефективне розсіювання тепла та електричну безпеку.
Конфігурація опору та потужності розроблена відповідно до загальних вимог до інверторного гальмування. Це спрощує вибір і допомагає зменшити обчислення вручну під час системної інтеграції.
У корпусі використовується конструкція бічної вентиляції, яка відводить гаряче повітря від корпусу інвертора, зменшуючи вторинне накопичення тепла навколо компонентів приводу.
Внутрішнє розташування забезпечує достатню ізоляційну відстань між резисторними елементами та корпусом, що забезпечує стабільну роботу при напрузі шини постійного струму до 1200 В.
Спеціальна монтажна основа дозволяє встановлювати збоку або знизу інверторних шаф, не займаючи цінного внутрішнього простору електричної шафи.
- Розроблено спеціально для рекуперативних гальмівних систем VFD
- Перетворює надлишкову енергію гальмування в тепло, щоб запобігти сигналізації перенапруги шини постійного струму
- Комбінація гофрованих резисторів підтримує потужність до 30 кВт
- Вбудований перемикач температури підвищує безпеку роботи
- Алюмінієво-цинковий корпус забезпечує стійкість до корозії та механічний захист
- Підходить для частих прискорень, уповільнень і аварійних зупинок
Електричний гофрований резисторний корпус Dufew розроблений для систем промислового приводу, які вимагають надійного розсіювання енергії під час гальмування, уповільнення та динамічного контролю навантаження. Його гнучка конфігурація робить його придатним для різних застосувань у важких умовах, зокрема:
Резисторна шафа допомагає керувати регенеративною енергією, що виробляється під час частих операцій підйому та опускання, покращуючи стабільність системи в ліфтах, баштових кранах, підйомниках, лебідках і підйомних платформах.
Для обладнання з частими циклами прискорення та уповільнення, такого як стрічкові конвеєри, штабелери-реклаймери та важкі транспортні системи, рішення забезпечує стабільну ефективність гальмування та підтримує безперервну промислову роботу.
Шафа підходить для промислового обладнання, яке вимагає точного керування двигуном і поглинання енергії, включаючи прокатні стани, центрифуги, машини для лиття під тиском, машини для волочіння дроту та текстильні машини.
Його також можна інтегрувати в обладнання для тестування продуктивності інвертора та тестові системи сервоприводу, щоб забезпечити контрольовані опорні навантаження для оцінки електричних характеристик і надійності системи.
| Параметр | Специфікація |
|---|---|
| Діапазон потужності | 1кВт-30кВт |
| Робоча напруга | ≤1200В |
| Діапазон опору | 0,01Ω-1kΩ |
| Толерантність до опору | ±3% / ±5% / ±10% |
| Protection Grade | IP20 / IP23 |
| Температурний коефіцієнт | ≤300 ppm/℃ |
| Вогнезахисний клас | UL94V-2 |
| Стандартний | GB-5792 |
Приклад: CRB 10KW 13.6R J
| Код | опис |
|---|---|
| CRB | Блок гальмівного резистора |
| 10 кВт | Номінальна потужність |
| 13,6R | Rated Resistance |
| J | Допуск на опір (K=10%, J=5%, H=3%) |
| Елемент продуктивності | Тестовий стан | Продуктивність |
|---|---|---|
| Діелектрична міцність | 2500VAC/50Hz/60S | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Короткочасне перевантаження | 10-кратна номінальна потужність 5S | Без видимих пошкоджень |
| Довготривалий термін експлуатації | 10S розряд / 90S інтервал циклу | >9000 год |
| Тест на вологе тепло | 40℃±2℃ / 90%-95%RH / 100 год | △R≤±(1%R+0,05Ω) |
| Температурний цикл | -55℃, 55℃, 155℃ циклічно | △R≤±(2%R+0,05Ω) |
| Термостійкість | 350 ℃/2 год | Без зміни кольору або пошкоджень |
| Температурний коефіцієнт | Умови номінального навантаження | <300 ppm/℃ |
| Випробування полум'ям | 10-кратна номінальна потужність 5 хв | Червоне нагрівання без полум'я |
| Елемент продуктивності | Тестовий стан | Продуктивність |
|---|---|---|
| Термінальна міцність | 45N/30S | Без розшатування та пошкоджень |
| Стійкість до вібрації | 5-200 Гц, 1g, 98 м/с² | Без структурних пошкоджень |
| Термостійкість пайки | 350±5 ℃ / 3S | △R≤±(1%R+0,05Ω) |
| Паяемость | 235±5℃ / 5S | Покриття припоєм >95% |
Під час швидкого уповільнення або екстреного гальмування цей продукт забезпечує ефективний шлях розсіювання енергії для підтримки стабільності шини постійного струму інвертора.
Структура резистора розроблена для повторюваних умов поглинання енергії, які зазвичай зустрічаються в підйомному обладнанні, конвеєрах і системах промислової автоматизації.
Зовнішня монтажна конструкція зменшує потреби в просторі шафи та спрощує встановлення системи.
| Елемент порівняння | Блок інверторного гальмівного резистора | Резисторна коробка загального навантаження |
|---|---|---|
| Основне призначення | Призначений для гальмування інвертора та контролю напруги на шині постійного струму | Застосування навантажень загального опору |
| Вибір параметрів | Відповідає вимогам до інверторного гальмівного пристрою | Вимагає додаткового розрахунку опору |
| Дизайн охолодження | Бічний витяжний отвір запобігає потраплянню гарячого повітря в корпус інвертора | Стандартний потік повітря може впливати на навколишнє обладнання |
| монтаж | Підтримує зовнішнє кріплення шафи інвертора | Зазвичай потрібен окремий простір для встановлення |
| Робочий стан | Оптимізовано для періодичного рекуперативного гальмування | В основному використовується для загального навантаження або тестування |
Dufew Electric застосовує стандартизовані виробничі процедури від складання резисторів і виготовлення корпусу до тестування електричних характеристик.
Контроль якості включає:
- Вхідний контроль матеріалів
- Перевірка значення опору
- Випробування ізоляції
- Випробування теплового захисту
- Остаточна перевірка продукції
Кожна коробка резисторів професійно упакована відповідно до розміру продукту та вимог до транспортування.
Процес пакування включає:
- Кріплення захисту виробу
- Вологостійка упаковка
- Підготовка експортної відправки
- Управління пакетними замовленнями
Вибір відповідної коробки гальмівного резистора інвертора вимагає комплексної оцінки параметрів інвертора, характеристик двигуна, умов гальмування та середовища встановлення. Правильна конфігурація допомагає ефективно розсіювати регенеративну енергію, запобігати перенапрузі шини постійного струму та підвищувати довгострокову надійність систем VFD.
Номінальна потужність блоку резисторів повинна бути обрана відповідно до потужності інвертора та умов роботи двигуна. Застосування з більшою потужністю двигуна, більшою інерцією навантаження або частими циклами гальмування зазвичай вимагають більшої здатності поглинати енергію.
Ключові фактори вибору включають номінальну потужність інвертора, потужність двигуна, інерцію навантаження, необхідний гальмівний момент і частоту гальмування.
Робоча напруга резистора повинна відповідати напрузі шини постійного струму інвертора, щоб забезпечити безпечну та стабільну роботу. Різні системи приводів можуть потребувати різних конфігурацій напруги, наприклад інверторні системи класу 400 В, промислові приводи 690 В або високовольтні пристрої постійного струму до 1200 В.
Гальмівні резистори Dufew розроблені для підтримки стабільної роботи за різних умов напруги шини постійного струму відповідно до вимог застосування.
Величина опору безпосередньо впливає на ефективність гальмування. Нижче значення опору може забезпечити сильнішу гальмівну силу, але призводить до більшого потоку струму, тоді як більш високе значення опору зменшує струмове навантаження, але може збільшити час гальмування.
Відповідну конфігурацію опору слід визначати відповідно до специфікацій інверторного гальмівного блоку, допустимого гальмівного струму, необхідного часу зупинки та характеристик інерції навантаження.
Різні промислові застосування генерують різні рівні регенеративної енергії, тому резисторну коробку слід вибирати відповідно до фактичного циклу гальмування та умов експлуатації.
| застосування | Робочий стан | Фокус виділення |
|---|---|---|
| Ліфт | Часті цикли прискорення та зупинки | Висока надійність і можливість багаторазового гальмування |
| Кран і підйомник | Операції з підйому та опускання важких предметів | Висока здатність до перевантаження та стабільна продуктивність |
| Конвеєрна система | Тривала безперервна робота | Стабільний терморегулятор |
| Центрифуга | Вимоги до швидкого уповільнення | Можливість швидкого поглинання енергії |
| Промислове обладнання | Умови періодичного гальмування | Правильний вибір потужності та опору |
Середовище встановлення впливає на структуру шафи, дизайн вентиляції та теплові характеристики. Перед вибором клієнти повинні врахувати доступний простір для монтажу, спосіб встановлення, температуру навколишнього середовища та умови повітряного потоку.
Коробки гальмівних резисторів Dufew мають практичні монтажні конструкції та оптимізовані конструкції вентиляції, що дозволяє інтегрувати їх у інверторні шафи, зберігаючи ефективне розсіювання тепла.
Стандартні блоки резисторів не завжди можуть задовольняти певним промисловим вимогам. Dufew надає індивідуальні конфігурації на основі значення опору, номінальної потужності, робочої напруги, розмірів корпусу, розташування клем і вимог до захисту.
Завдяки професійним виробничим можливостям Dufew Electric підтримує OEM та індивідуальні рішення гальмівних резисторів для різних інверторних систем і промислових застосувань.
Блоки гальмівних резисторів Dufew можна поєднувати з різними інверторними системами від різних виробників. Клієнти можуть надати інформацію про модель інвертора, і Dufew порекомендує відповідну конфігурацію опору та потужності.
Для налаштування клієнти повинні надати модель інвертора, потужність двигуна, робочу напругу, значення опору, робочий цикл гальмування та вимоги до встановлення. Dufew може розробити відповідне рішення блоку резисторів відповідно до цих параметрів.
так Dufew пропонує індивідуальні блоки гальмівних резисторів із регульованими значеннями опору, номінальною потужністю, конструкцією корпусу, конфігурацією клем і варіантами захисту для різних промислових застосувань.
На термін служби головним чином впливають частота гальмувань, умови перевантаження, робоча температура, ефективність охолодження та середовище встановлення. Правильний вибір і управління теплом можуть підвищити довгострокову надійність.
так Блоки гальмівних резисторів Dufew розроблені для застосувань, які вимагають багаторазового прискорення та уповільнення, наприклад, ліфти, крани, конвеєри та обладнання промислової автоматизації. Номінальна потужність повинна бути обрана відповідно до циклу гальмування.
Рекомендується регулярно перевіряти умови вентиляції, з’єднання клем, накопичення пилу та ознаки перегріву. Правильний догляд допомагає забезпечити стабільну роботу та довший термін служби.
Блоки гальмівних резисторів Dufew мають захисні корпуси та надійні конструкції для промислового застосування. Індивідуальні рішення захисту доступні для середовищ із високою вологістю, пилом або особливими умовами експлуатації.
Dufew спеціалізується на розробці та виробництві промислових резисторів, надаючи індивідуальні рішення для гальмівних резисторів, суворий контроль якості та надійну підтримку для виробників інверторів, виробників обладнання та компаній, що займаються автоматизацією.
Потрібен гальмівний резистор для ліфтів, кранів, промислових приводів або обладнання автоматизації?
Укажіть модель інвертора, потужність двигуна, напругу на шині постійного струму та вимоги до гальмування. Dufew порекомендує відповідну коробку гальмівного резистора VFD і надасть технічну підтримку для вашого проекту.
Запитайте пропозицію сьогодні щодо індивідуальних значень опору, номінальної потужності та конструкції корпусу.
