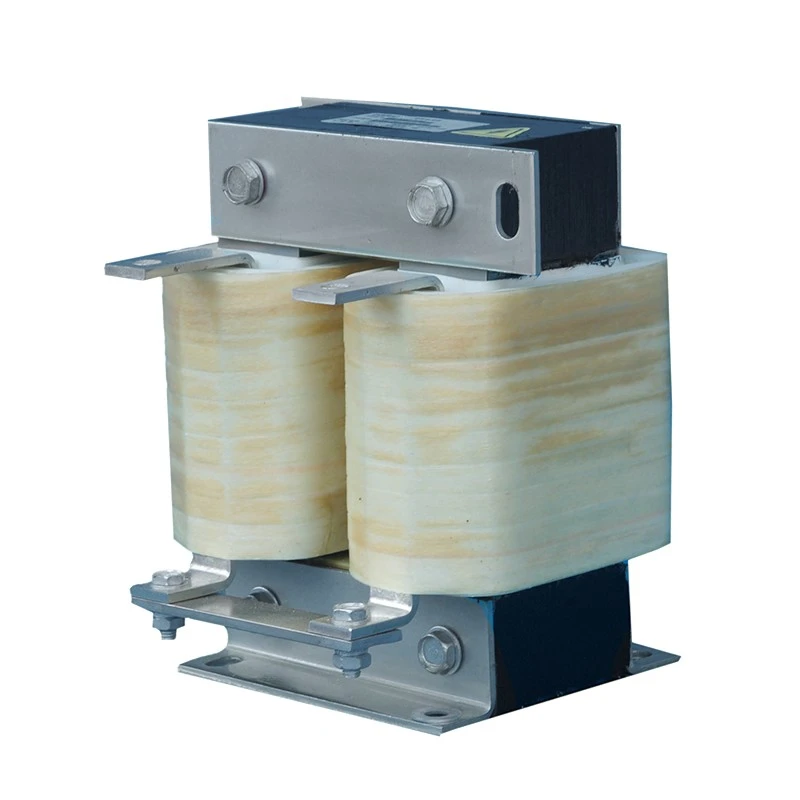

Реактор ланцюга постійного струму VFD

Реактор зв’язку постійного струму VFD з’єднаний послідовно в межах проміжного кола шини постійного струму між мостом випрямляча та каскадом інвертора системи VFD.

Під час перетворення змінного струму на постійний, робота випрямляча та зміна навантаження можуть викликати пульсації струму та електричні флуктуації в шині постійного струму. Реактор використовує характеристики індуктивного накопичення енергії для згладжування змін струму, підтримки безперервного потоку постійного струму та підвищення стабільності джерела живлення інвертора.

На відміну від стандартних реакторів змінного струму, реактори ланцюга постійного струму розроблені для роботи в умовах постійного постійного струму. Dufew використовує сегментовану магнітну структуру з повітряним зазором, стійку до зміщення постійного струму, для підтримки стабільної індуктивності та зменшення ризику магнітного насичення.

Характеристики реактора:

- Холоднокатаний сердечник із кремнієвої сталі з низькими втратами для зменшення магнітних втрат

- Сегментована структура повітряного зазору для стабільної роботи постійного струму

- Система ізоляції класу F для високотемпературної надійності

- Процес вакуумного просочення для механічної міцності та вологостійкості

- Варіанти мідної або алюмінієвої обмотки для різних вимог до струму

Ці конструктивні особливості роблять реактори Dufew DC Link Reactors придатними для систем VFD, які потребують стабільної роботи шини постійного струму, тривалого терміну служби та надійної роботи.

Як DC Link Reactor покращує надійність системи VFD

1. Стабілізує струм шини постійного струму та зменшує пульсації

The rectifier stage naturally generates ripple components in the DC current. A DC Link Reactor smooths the current waveform, reduces ripple current, and helps maintain continuous current conduction, providing a more stable input to the inverter. This reduces fluctuations in the DC power supply and supports consistent motor operation.

2. Захищає конденсатори постійного струму та компоненти живлення

Надмірна пульсація струму може збільшити нагрів конденсатора та прискорити старіння компонентів. Зменшуючи напругу під час зарядки та теплове навантаження на компоненти шини постійного струму, реактор може допомогти продовжити термін служби конденсаторів, підвищити загальну надійність компонентів і зменшити вимоги до обслуговування.

3. Покращує надійність приводу при динамічних навантаженнях

Промислове обладнання часто працює в умовах частого прискорення, гальмування та зміни навантаження. Реактор допомагає підтримувати стабільну роботу інвертора та зменшує електричний вплив швидкої зміни навантаження, одночасно підтримуючи надійну роботу силових напівпровідникових пристроїв.

4. Підвищує сумісність системи живлення

Покращуючи характеристики шини постійного струму та зменшуючи спотворення струму, реактор допомагає оптимізувати використання електроенергії та обмежити вплив гармонік. Це робить його придатним для промислових систем приводу високої потужності, де потрібна стабільна електрична продуктивність.

Конструктивні особливості конструкції

Сегментований сердечник із повітряним зазором, стійкий до зміщення постійного струму

Безперервний постійний струм може спричинити магнітне зміщення та збільшити ризик насичення сердечника у звичайних конструкціях реакторів. Технологія сегментованого повітряного зазору Dufew забезпечує більш стабільну індуктивність і покращену магнітну лінійність, допомагаючи зменшити ризик насичення та підтримувати надійну роботу в умовах безперервного постійного струму.

Оптимізована структура обмотки

Конструкція обмотки розроблена для роботи постійного струму з великим струмом і може використовувати мідні або алюмінієві провідники відповідно до вимог застосування. Низькі втрати опору та контрольоване підвищення температури сприяють стабільній довгостроковій роботі. Для моделей із сильним струмом також можна використовувати фольгові намотувальні структури для покращення розсіювання тепла при збереженні компактної конструкції установки.

Процес вакуумної імпрегнації

Процес вакуумного просочення зміцнює систему ізоляції та покращує механічну стабільність, стійкість до вологи та вібрації. Така обробка допомагає підтримувати надійні електричні та механічні характеристики під час тривалої промислової експлуатації.

Типові застосування

Рішення Dufew DC Link Reactor широко використовуються в промислових системах перетворення електроенергії та моторних приводів.

Рекомендовані умови застосування

Реактор зв’язку постійного струму рекомендується, якщо система VFD відчуває:

Опис моделі

Приклад: CDL-600-0600-EIDA

Технічні характеристики

Виробничі можливості та гарантія якості

Dufew Electric спеціалізується на спеціалізованих компонентах силової електроніки, включаючи реактори ланцюга постійного струму, реактори змінного струму, гальмівні резистори, трансформатори та відповідні електричні рішення.

Завдяки професійним інженерним можливостям і контрольованим виробничим процесам Dufew пропонує надійні реакторні рішення для систем VFD, промислової автоматизації та програм перетворення електроенергії.

Виробничі процеси

Dufew production includes:

- Точна обробка сердечника з кремнієвої сталі

- Виготовлення сегментованих магнітних структур повітряного зазору

- Виробництво мідної та алюмінієвої обмотки

- Вакуумне просочування

- Високотемпературний процес затвердіння

- Випробування електричних характеристик

Процес перевірки якості

Кожен реактор проходить суворі процедури перевірки, включаючи:

Інженерна підтримка та налаштування

Dufew надає індивідуальні рішення на основі номінальної напруги, діапазону струму, індуктивності, падіння напруги, структури установки, простору шафи та вимог до матеріалів обмотки. Конструкцію можна адаптувати до різних електричних і механічних умов, щоб забезпечити належну інтеграцію з приводною системою замовника.

Послуги охоплюють виробництво OEM, індивідуальне проектування реактора, технічну документацію та підтримку розробки додатків, допомагаючи клієнтам задовольнити конкретні вимоги проекту від вибору продукту до системної інтеграції.

Сертифікати та відповідність

Продукція Dufew виробляється відповідно до визнаних промислових стандартів і вимог якості.

Застосовні стандарти включають:

Упаковка та глобальна доставка

Dufew надає стандартні експортні пакувальні рішення для забезпечення безпечного транспортування та надійної роботи продукту.

Особливості упаковки

- Вологостійкий захист

- Ударостійка фіксуюча конструкція

- Посилені експортні дерев'яні корпуси для великих реакторів

- Маркування продукції та технічна документація

- Записи перевірки перед відвантаженням

Кожен блок перевіряється перед доставкою, щоб переконатися, що електричні параметри та механічні вимоги відповідають специфікаціям замовника.

Dufew підтримує:

- Серійне виробництво

- OEM проекти

- Міжнародна доставка

- Індивідуальні вимоги до упаковки

Реактор зв’язку постійного струму з VFD порівняно зі стандартним трифазним реактором змінного струму

FAQ

Q1: Яка різниця між реактором зв’язку постійного струму та реактором змінного струму?

Реактор зв’язку постійного струму встановлено в ланцюзі шини постійного струму, щоб згладити коливання струму та зменшити навантаження на компоненти постійного струму. Дроссель змінного струму встановлено на стороні змінного струму для контролю вхідних гармонік або вихідного електричного напруги. Їх монтажні позиції та вимоги до конструкції відрізняються.

Q2: Коли слід використовувати DC Link Reactor?

Рекомендується для систем VFD з великою номінальною потужністю, значними пульсаціями постійного струму, частими змінами навантаження або програмами, які вимагають покращеної стабільності шини постійного струму.

Q3: Як реактор захищає конденсатори постійного струму?

Обмежуючи пульсації струму та зменшуючи коливання зарядного струму, реактор знижує теплову та електричну напругу на конденсаторах постійного струму, допомагаючи покращити їхню надійність і термін служби.

Q4: Чи може Dufew надати індивідуальні рішення?

так Dufew підтримує налаштування номінальної напруги, потужності струму, значення індуктивності, падіння напруги, матеріалу обмотки, розмірів і конфігурації установки відповідно до вимог проекту.

Індивідуальні рішення DC Link Reactor від Dufew Electric

Dufew Electric надає індивідуальні рішення DC Link Reactor для промислових систем VFD, обладнання для перетворення електроенергії та програм автоматизації.

Завдяки професійним інженерним можливостям, вдосконаленим виробничим процесам і суворому контролю якості Dufew допомагає клієнтам підвищити стабільність шини постійного струму, зменшити електричне навантаження та досягти надійної тривалої роботи.

Зв’яжіться з Dufew Electric для індивідуального дизайну реактора, співпраці з OEM та підтримки проекту.
