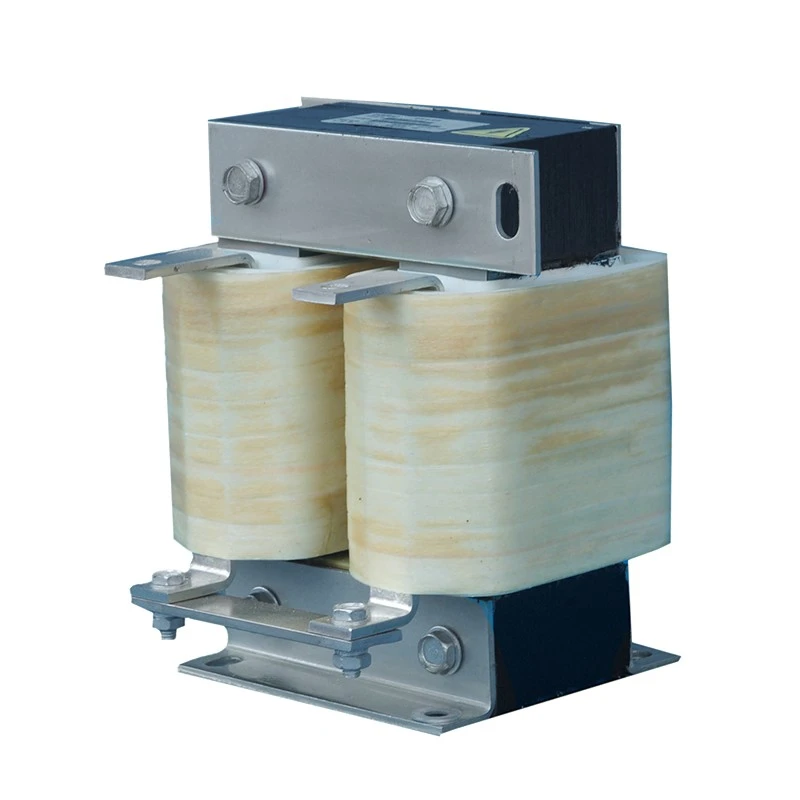

Реактор зв'язку постійного струму

У потужних VFD і системах перетворення потужності випрямляючий каскад перетворює потужність змінного струму в потужність постійного струму перед подачею на секцію інвертора. Під час цього процесу перетворення струм шини постійного струму може містити компоненти пульсацій, спричинені характеристиками випрямлення, коливаннями навантаження та рекуперативною роботою.

Dufew Electric DC Link Reactor встановлюється послідовно між секціями випрямляча та інвертора ланцюга шини постійного струму. Забезпечуючи індуктивне накопичення енергії, він згладжує коливання струму, підтримує безперервний потік постійного струму та зменшує електричне навантаження на конденсатори постійного струму та силові напівпровідникові пристрої.

На відміну від звичайних реакторів змінного струму, він спеціально розроблений для безперервної роботи постійного струму. Сегментована магнітна структура з повітряним зазором покращує стійкість до зміщення постійного струму, зменшує ризик магнітного насичення та підтримує стабільну індуктивність під час тривалої промислової експлуатації.

Dufew використовує сердечники з холоднокатаної кремнієвої сталі з низькими втратами, системи ізоляції класу F, точні процеси намотування та технологію вакуумного просочення для досягнення надійних теплових характеристик, міцності ізоляції та механічної стабільності.

Як DC Link Reactor підвищує надійність системи

1. Зменшити пульсації постійного струму та підвищити стабільність шини

Під час перетворення змінного струму в постійний коливання напруги від каскаду випрямляча можуть викликати пульсації струму в шину постійного струму. Реактор згладжує форму хвилі постійного струму, зменшує компоненти пульсацій і покращує стабільність входу інвертора, одночасно допомагаючи зменшити навантаження на конденсатори шини постійного струму. Це особливо корисно для систем приводу високої потужності, які вимагають стабільного джерела енергії постійного струму.

2. Підтримуйте безперервний потік постійного струму

У додатках із коливаннями навантажень або нестабільними умовами живлення надмірна пульсація струму може вплинути на роботу інвертора. Зменшуючи переривчастість струму та підтримуючи більш безперервний струм випрямляча, реактор підтримує стабільне перемикання інвертора та допомагає зменшити аномальні робочі умови під час динамічної роботи.

3. Захистіть конденсатори шини постійного струму та компоненти живлення

Високі пульсації струму можуть прискорити старіння конденсаторів постійного струму та збільшити термічне навантаження на компоненти живлення. Оптимізована конструкція обмежує пульсації струму та зменшує навантаження на пульсації конденсаторів, допомагаючи підвищити надійність компонентів шини постійного струму та подовжити термін служби всієї системи приводу.

4. Поліпшення коефіцієнта вхідної потужності

Згладжуючи характеристики постійного струму, реактор може покращити електричні характеристики системи перетворювача. Зменшене спотворення струму сприяє кращому використанню енергії та покращенню сумісності з потужними електричними системами.

Основні конструктивні особливості

Сегментована конструкція сердечника з повітряним зазором для опору зміщенню постійного струму

Постійний постійний струм створює односпрямоване магнітне поле, яке може спричинити наближення насичення звичайних магнітних сердечників. Dufew використовує сегментовану структуру серцевини з повітряним зазором, щоб зменшити ризик насичення постійним струмом, зберігаючи при цьому стабільну індуктивність і ефективне згладжування струму. Ця конструкція забезпечує надійну роботу при постійних навантаженнях постійного струму.

Структура обмотки з низькими втратами

Структура обмотки оптимізована для роботи на постійному струмі під великим струмом, допомагаючи зменшити втрати опору постійному струму та підвищення температури, зберігаючи при цьому стабільні електричні характеристики та ефективне управління теплом. Для застосувань із сильним струмом також можуть бути передбачені структури намотування фольги, щоб зменшити загальний розмір і покращити розсіювання тепла.

Система ізоляції вакуумного просочення

Процес вакуумного просочення зміцнює систему ізоляції та покращує вологостійкість, механічну міцність та стійкість до вібрації. У поєднанні з оптимізованою структурною конструкцією він підтримує надійну тривалу роботу, зберігаючи низький рівень електромагнітної вібрації та шуму ≤65 дБ за стандартних умов тестування.

Типові застосування

Рекомендовані умови вибору

Дроссель постійного струму рекомендується, коли:

Технічні характеристики

Номер моделі Пояснення

Приклад: CDL-600-0600-EIDA

Реактор зв’язку постійного струму проти реактора змінного струму

Виробничі можливості та гарантія якості

Dufew Electric спеціалізується на виробництві компонентів силової електроніки, включаючи реактори, гальмівні резистори, трансформатори та індивідуальні електричні рішення.

Виробничий процес Dufew охоплює обробку магнітного сердечника, точне намотування, вакуумне просочення, високотемпературне затвердіння та випробування електричних характеристик. Кожен етап контролюється для підтримки постійних електричних характеристик і надійної якості продукції.

Перевірка якості охоплює опір ізоляції, витримувану напругу, індуктивність, підвищення температури та зовнішній вигляд. Ці випробування перевіряють електричні характеристики реактора, надійність ізоляції, теплові характеристики та загальну якість виробництва.

Для різних вимог проекту Dufew забезпечує виробництво OEM та індивідуальне проектування електрообладнання разом з інженерними консультаціями та підтримкою технічної документації. Це дозволяє адаптувати продукт до конкретних електричних параметрів, умов монтажу та застосування системи.

FAQ

Q1: Де встановлено DC Link Reactor?

Реактор ланцюга постійного струму встановлюється в ланцюзі шини постійного струму між секціями випрямляча та інвертора VFD або системи перетворення електроенергії. Це допомагає згладити коливання постійного струму, зменшити компоненти пульсацій і підвищити стабільність шини постійного струму.

Q2: Яка різниця між цим продуктом і реактором змінного струму?

Основною відмінністю є схема застосування. Реактор змінного струму використовується в колах змінного струму для зменшення гармонік, обмеження впливу струму та покращення якості електроенергії. Цей продукт розроблено для додатків шини постійного струму для згладжування пульсацій струму та захисту компонентів на стороні постійного струму.

Q3: Чому для цього продукту потрібна конструкція ядра з повітряним зазором?

Постійний постійний струм може створити магнітне зміщення в сердечнику. Сегментована структура повітряного зазору допомагає запобігти магнітному насиченню, підтримувати стабільну індуктивність і забезпечити надійну роботу в умовах постійного струму.

Q4: Чи може Dufew налаштувати специфікації для різних програм?

так Dufew надає індивідуальні рішення, включаючи номінальну напругу, потужність струму, значення індуктивності, матеріал обмотки, монтажну структуру та механічні розміри відповідно до різних системних вимог.
