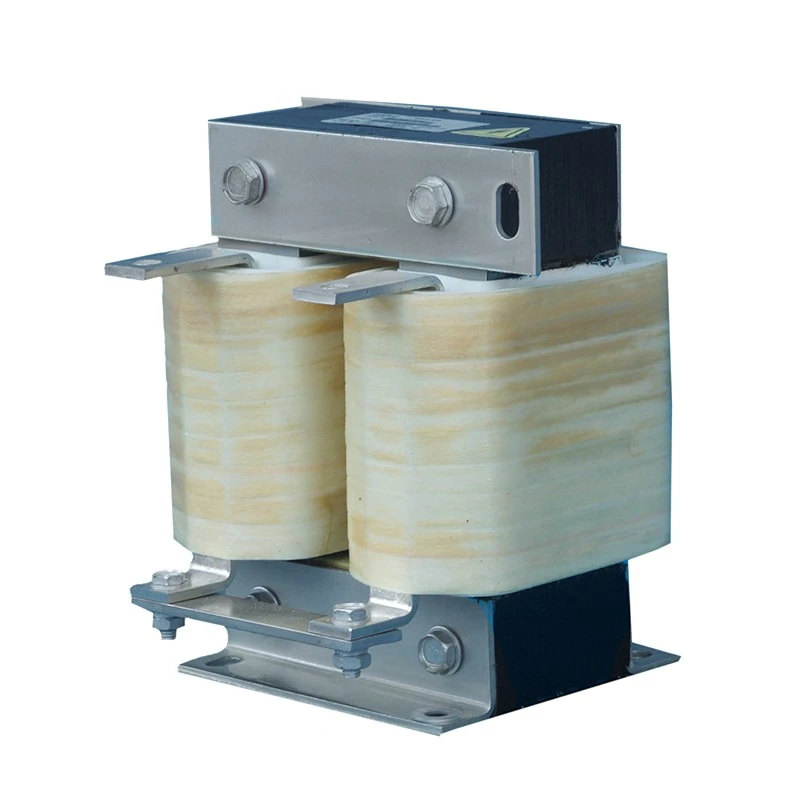

Вертикальний реактор зв’язку постійного струму встановлюється в проміжному ланцюзі шини постійного струму систем приводу змінної частоти для підвищення стабільності живлення постійного струму під час безперервної роботи та динамічних змін навантаження.
На відміну від горизонтальних низькопрофільних конструкцій, ця конфігурація зосереджена на зменшенні ширини шафи завдяки вертикально розташованій серцевині та структурі намотування. Вузька площа дозволяє встановлювати кілька компонентів приводу поруч, що робить його придатним для стандартних електричних шаф з обмеженим горизонтальним простором.
Реактори Dufew виготовляються з:
- Холоднокатані сердечники з кремнієвої сталі з низькими втратами
- Стійкі до зміщення постійного струму сегментовані магнітні структури з повітряним проміжком
- Системи високотемпературної ізоляції класу F
- Вакуумне просочування
- Варіанти намотування з міді або алюмінію
Оптимізована вертикальна структура забезпечує надійні характеристики індуктивності, ефективне розсіювання тепла та гнучку інтеграцію в промислові системи керування.
Багато промислових шаф керування вимагають високої щільності встановлення компонентів із збереженням компактної загальної ширини. Вертикальна конфігурація зменшує горизонтальний простір для установки, дозволяє ефективніше розташовувати приводи пліч-о-пліч і краще використовувати наявну глибину та висоту шафи. Ця конструкція особливо підходить для шаф VFD, де основним обмеженням простору є ширина.
Вертикальна структура відповідає природному напрямку повітряного потоку багатьох промислових шаф, підтримуючи вентиляційний шлях знизу вгору для більш ефективного відводу тепла під час безперервної роботи. Зменшуючи локальне накопичення тепла та зберігаючи термічну стабільність за номінальних навантажень, конструкція допомагає забезпечити стабільну електричну продуктивність під час тривалої роботи.
Під час прискорення, уповільнення або роботи зі змінним навантаженням коливання струму шини постійного струму можуть збільшити навантаження на компоненти живлення. Реактор допомагає згладити зміну струму та зменшити вплив пульсацій струму, підтримуючи більш стабільну роботу шини постійного струму, одночасно допомагаючи захистити конденсатори та компоненти інвертора.
Вертикальна конструкція оптимізована для практичної установки в шафі з невеликою площею для горизонтального монтажу, стабільним розташуванням повітряного зазору та компактним розташуванням клем. Надійна механічна опора дозволяє компоненту легше інтегрувати в промислове обладнання, одночасно зменшуючи обмеження на загальне розташування шафи.
Вертикально розташована магнітна структура зменшує зайняту ширину шафи, зберігаючи необхідні показники індуктивності. Його вузький монтажний профіль дозволяє ефективно використовувати доступний простір шафи та добре підходить для електричних розкладок з високою щільністю.
Постійний постійний струм може створити магнітне зміщення та збільшити ризик насичення. Dufew використовує сегментовану структуру повітряного зазору для підтримки стабільної індуктивності та покращення магнітної лінійності, допомагаючи зменшити ризик насичення та підтримувати надійну безперервну роботу постійного струму.
Різні значення струму вимагають різних рішень для провідників. Є мідні та алюмінієві обмотки, для сильноточних моделей можна використовувати обмотку з фольги. Оптимізована структура обмотки допомагає контролювати електричні втрати та покращувати розсіювання тепла для стабільної тривалої роботи.
Розташування клем розроблено спеціально для вертикальної інтеграції в шафу, що забезпечує зручне підключення до верхніх систем шин, одночасно зменшуючи простір, необхідний для горизонтальної прокладки кабелю. Це забезпечує більш чисте розташування електропроводки та спрощує встановлення в компактних панелях керування.
Приклад: CDL-600-0600-EIDA
| Код | опис |
|---|---|
| CDL | Серія DC Link Reactor |
| 600 | Рівень напруги (600 = 690 В постійного струму) |
| 0600 | Номінальний струм (0600 = 600 A, 2500 = 2500 A) |
| EI | Структура сердечника (EI = трифазний сердечник, UI = однофазний сердечник) |
| D/W | Структура установки (D = вертикально, W = горизонтально) |
| кондиціонер | Матеріал обмотки (A = алюміній, C = мідь) |
| Параметр | Специфікація |
|---|---|
| Тип продукту | Вертикальний реактор зв'язку постійного струму |
| застосування | VFD системи шин постійного струму |
| Номінальна напруга | 220 В змінного струму / 380 В змінного струму / 690 В змінного струму / 1140 В змінного струму |
| Номінальний струм | 5А - 3800А |
| Робоча частота | 50 Гц / 60 Гц / Індивідуальна частота до 500 Гц |
| Падіння напруги | 0,5% / 1% / 2% / 4% |
| Можливість перевантаження | 1,5× номінальний струм протягом 60 секунд |
| Діелектрична міцність | 3000 В змінного струму / 50 Гц / 5 мА / 1 хв |
| Опір ізоляції | ≥100 МОм (1000 В постійного струму) |
| Рівень захисту | IP00 / IP20 |
| Клас ізоляції | Клас F (155 ℃) |
| Температурний клас | Т40 |
| Вогнезахисний клас | UL94V-2 |
| Рівень шуму | ≤65 дБ |
| Термін служби | ≥15 років |
| Стандарти | IEC289 / GB10229 / JB9644 |
| застосування | Основна вимога |
|---|---|
| Стандартні шафи керування VFD | Покращення стабільності шини постійного струму |
| Системи приводу ліфтів | Підтримка частих циклів прискорення |
| Кранове та підйомне обладнання | Підтримуйте надійне перетворення електроенергії |
| Системи сервоприводу | Зменшити вплив хвиль |
| Обладнання промислової автоматизації | Оптимізуйте використання простору шафи |
| Машини для лиття під тиском | Підвищення надійності системи приводу |
| Тестування систем | Підтримуйте стабільне джерело живлення постійного струму |
| Порівняння | Вертикальний реактор зв'язку постійного струму | Горизонтальний реактор зв'язку постійного струму |
|---|---|---|
| Структура | Високий і вузький дизайн | Плоский низькопрофільний дизайн |
| Основна перевага | Економія ширини шафи | Економія висоти шафи |
| Найкращі умови встановлення | Обмежена ширина, достатня висота | Обмежена висота, достатня глибина |
| Спосіб охолодження | Вертикальний шлях потоку повітря | Горизонтальний шлях потоку повітря |
| Схема терміналу | Верхнє підключення | Бічне підключення |
| Типове застосування | Стандартні промислові шафи | Невисокі компактні шафи |
Він підходить для електричних шаф, де горизонтальний простір обмежений, але є вертикальний зазор. Вузька структура допомагає інженерам досягти компактного внутрішнього планування.
Вертикальна конфігурація спрямована на зменшення ширини шафи, тоді як горизонтальна конфігурація розроблена для застосувань з обмеженою висотою шафи.
Електричні характеристики залежать від конструкції магніту, значення індуктивності та номінального струму. Вертикальна структура головним чином покращує гнучкість встановлення та інтеграцію в шафу.
так Dufew підтримує індивідуальні рішення, включаючи електричні параметри, розміри, монтажні конструкції та матеріали провідників відповідно до вимог проекту.
Dufew Electric спеціалізується на спеціалізованих компонентах силової електроніки, включаючи реактори ланцюга постійного струму, реактори змінного струму, гальмівні резистори, трансформатори та відповідні електричні рішення.
Завдяки професійним інженерним можливостям і контрольованим виробничим процесам Dufew пропонує надійні реакторні рішення для промислової автоматизації, систем VFD і програм перетворення електроенергії.
Виробничі можливості включають:
- Прецизійна обробка сердечника
- Намотування виробництва
- Регулювання повітряного зазору
- Вакуумне просочення
- Випробування електричних характеристик
Кожен продукт перевіряється за допомогою випробувань на опір ізоляції, витримувану напругу, індуктивність, підвищення температури та рівень шуму.
Dufew постійно вдосконалює управління якістю та стандарти продукції. Компанія надає сертифікацію управління якістю ISO, сертифікацію CE, звіти про випробування продукції та технічну документацію для підтримки глобальних промислових клієнтів.
Dufew використовує орієнтовані на експорт пакувальні рішення для забезпечення безпечного транспортування промислових реакторів.
Упаковка включає:
- Захист від вологи елементів ізоляції
- Посилена фіксація при транспортуванні
- Індивідуальні дерев'яні корпуси для великих моделей
- Ідентифікація продукції та технічна документація
Кожен реактор проходить перевірку перед відправкою та забезпечується необхідними документами відповідно до вимог проекту замовника.
