Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.
Коли енергетичне обладнання потребує перевірки продуктивності перед установкою або масовим виробництвом, стабільне та контрольоване джерело навантаження є важливим.

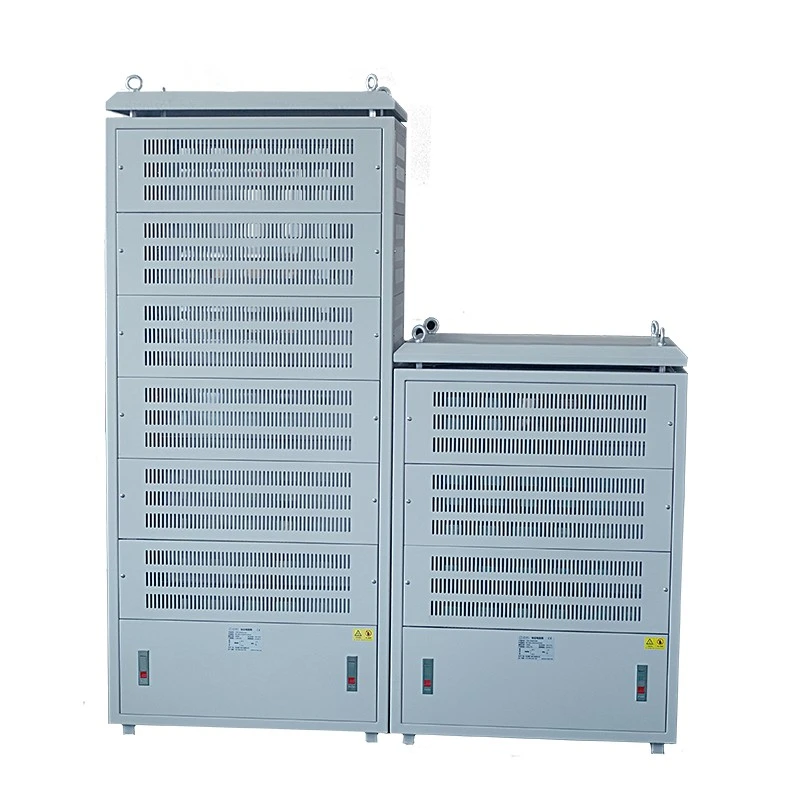

Кабінет Dufew Electric Load Resistor Cabinet забезпечує практичне рішення, імітуючи реальні робочі навантаження за допомогою сухих резисторних елементів. Він перетворює електричну енергію в тепло через резисторні модулі, дозволяючи інженерам оцінювати потужність обладнання, ефективність перевантаження, підвищення температури та довгострокову стабільність роботи.
На відміну від систем гальмівних резисторів, які в основному обробляють регенеровану енергію під час уповільнення двигуна, цей продукт розроблено для безперервного моделювання навантаження та перевірки надійності.
Шафа використовує кілька незалежних груп резисторів із модульною конструкцією перемикання. Користувачі можуть регулювати різні комбінації навантажень відповідно до вимог тестування, включаючи невелике навантаження, номінальне навантаження та умови перевантаження.
Система підтримує:
- Діапазон потужностей: 20KW-500KW
- Робоча напруга: ≤3000В
- Діапазон опору: 0,01Ω-1KΩ
- Точність опору: ±3% / ±5% / ±10%
Dufew Electric надає індивідуальні конфігурації відповідно до параметрів перевіреного обладнання, тривалості тестування, умов встановлення та вимог до навантаження.
Перш ніж генератори, системи безперебійного живлення, системи зберігання енергії або перетворювачі електроенергії будуть встановлені або доставлені для масового виробництва, виробники повинні перевірити, чи може обладнання працювати безпечно та надійно за різних умов навантаження.
Само по собі тестування без навантаження не може виявити такі проблеми, як недостатня вихідна здатність, надмірне підвищення температури, нестабільне перетворення електроенергії, збої системи захисту або довгострокові ризики надійності.
Контрольоване резистивне навантаження дозволяє інженерам імітувати реальні робочі умови в безпечному середовищі тестування. Шафа Dufew Electric Load Resistor Cabinet допомагає користувачам оцінювати продуктивність обладнання за допомогою тестування низького навантаження, тестування номінального навантаження, безперервного тестування повного навантаження та короткочасного тестування на перевантаження, допомагаючи визначити потенційні проблеми перед розгортанням.
Він використовує потужні резисторні елементи для перетворення електричної енергії в контрольовану теплову енергію під час тестування обладнання.
У процесі тестування тестоване обладнання постачає електроенергію в шафу, а резисторні модулі споживають енергію відповідно до налаштованих значень опору. Потім утворене тепло відводиться через систему охолодження, що дозволяє інженерам аналізувати продуктивність обладнання за різних умов навантаження.
Модульна структура резистора забезпечує гнучкі комбінації навантажень без заміни випробувального обладнання з фіксованою потужністю, підтримуючи різні умови тестування, такі як робота при низькому навантаженні, робота при номінальному навантаженні, безперервна робота при повному навантаженні та моделювання короткочасного перевантаження.
Вибір відповідної шафи для навантаження вимагає не тільки вибору номінальної потужності. Правильна конфігурація залежить від тестованого обладнання, умов експлуатації та конкретних цілей тестування.
Навантажувальна здатність має відповідати вимогам до вихідної потужності тестованого обладнання, включаючи номінальну вихідну потужність генератора, потужність ДБЖ, номінальну потужність PCS та вихідну потужність інвертора.
Наприклад, для проекту тестування генератора потужністю 500 кВт може знадобитися шафа навантаження, налаштована відповідно до фактичного відсотка тестування, тривалості та умов експлуатації.
Різне обладнання вимагає різних електричних конфігурацій. Клієнти повинні надати вимоги до тестування змінного або постійного струму, вимоги до робочої напруги та частоти, де це можливо.
Dufew Electric can customize the cabinet according to different voltage conditions and testing requirements.
Для різних цілей тестування потрібні різні профілі навантаження. Ключові фактори включають необхідні кроки навантаження, час безперервної роботи, вимоги до перевантаження та тривалість випробувань на старіння.
Шафа, розроблена для короткочасної перевірки, може вимагати конфігурації, відмінної від тієї, яка використовується для довготривалого тестування надійності.
Середовище встановлення безпосередньо впливає на структуру шафи та дизайн охолодження. До важливих факторів належать установка всередині або на вулиці, доступний простір, умови вентиляції та вимоги до транспортування.
Dufew Electric оцінює ці фактори, перш ніж рекомендувати відповідну структуру та конфігурацію.
Для різних проектів тестування потрібні різні рівні навантаження. Dufew Electric розробляє шафу з кількома незалежними резисторними розгалуженнями, що дозволяє гнучко комбінувати навантаження відповідно до вимог тестування.
Ця конструкція дозволяє незалежно перемикати кілька секцій живлення, створює різні рівні навантаження без заміни обладнання та покращує ефективність і повторюваність тестування.
For example, one cabinet can simulate several testing stages instead of requiring multiple fixed-power load devices.
Сучасне енергетичне обладнання включає в себе різні типи виходу, такі як генератори змінного струму, системи постійного струму, накопичувальні батареї PCS і перетворювачі енергії. Шафа може бути налаштована відповідно до різних вимог до електричних випробувань.
Він підтримує різні рівні напруги та тестування змінного/постійного струму на навантаження, зменшуючи потребу в окремому тестовому обладнанні.
Типові програми включають тестування системи зберігання енергії, перевірку продуктивності ДБЖ, тестування перетворювача живлення та тестування навантаження генератора.
Надійна система тестування на навантаження вимагає більш ніж точних значень опору. Конструкція шафи також повинна забезпечувати стабільні електричні характеристики, ефективне розсіювання тепла, безпечну роботу та зручне обслуговування.
Шафа Dufew Electric Load Resistor Cabinet об’єднує резисторні модулі, системи охолодження, компоненти захисту та збірку шафи, щоб забезпечити повне рішення для тестування резистивного навантаження.
| компонент | функція |
|---|---|
| Резисторні модулі високої потужності | Перетворення електричної енергії в контрольоване тепло під час тестування |
| Незалежні групи навантаження | Забезпечте гнучке регулювання навантаження для різних умов тестування |
| Система охолодження | Видалити тепло, що виділяється, і підтримувати стабільну роботу |
| Компоненти захисту | Підвищення безпеки експлуатації під час ненормальних умов |
| Система електричного підключення | Забезпечте надійне з’єднання між перевіреним обладнанням і завантажувальною шафою |
| Корпус шафи | Забезпечує механічний захист і організований внутрішній монтаж |
Модульна структура дозволяє Dufew Electric налаштовувати шафу відповідно до:
- Необхідна потужність
- Значення опору
- Робоча напруга
- Тривалість тестування
- Вимоги до встановлення
Long-duration testing requires stable resistance performance and effective heat control. Dufew Electric Load Resistor Cabinet adopts a separated thermal management design to improve operating stability during continuous testing.
Конструкція включає:
- Незалежні канали повітряного потоку для різних груп навантаження
- Індивідуальний контроль температури
- Незалежний захист для кожної секції навантаження
Це допомагає зменшити теплову взаємодію між групами резисторів, покращити узгодженість тесту та підтримувати стабільні значення опору під час тривалої роботи.
Шафа має модульну структуру, розроблену для зручного огляду, обслуговування та майбутнього налаштування.
Ключові особливості:
- Модульна схема резисторів
- Автономні електричні відділення
- Чітке внутрішнє розташування електропроводки
- Доступні панелі обслуговування
Коли вантажна секція потребує перевірки, технічні спеціалісти можуть обслуговувати конкретний модуль, не розбираючи повністю всю шафу, допомагаючи скоротити час обслуговування та простої обладнання.
| Параметр | Специфікація |
|---|---|
| Тип продукту | Кабінет резисторів навантаження |
| застосування | Тестування енергетичного обладнання та тест на старіння |
| Діапазон потужності | 20-500 кВт |
| Робоча напруга | ≤3000В |
| Діапазон опору | 0,01Ω-1KΩ |
| Точність опору | ±3% / ±5% / ±10% |
| Рівень захисту | IP20/IP23 |
| Температурний коефіцієнт | ≤300 ppm/℃ |
| Вогнезахисний клас | UL94V-2 |
| Стандартний | GB-5792 |
Приклад: CRC 100KW 2.7R J
| символ | опис |
|---|---|
| CRC | Кабінет резисторів навантаження |
| 100 кВт | Номінальна потужність |
| 2,7R | Номінальний опір |
| J | Точність опору (K=±10%, J=±5%, H=±3%) |
Щоб забезпечити стабільну роботу під час тривалих випробувань, Dufew Electric проводить електричну перевірку перед доставкою.
| Тестовий елемент | Тестовий стан | Продуктивність |
|---|---|---|
| Діелектрична міцність | 2500 В змінного струму/50 Гц/60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Короткочасне перевантаження | 10-кратна номінальна потужність 5S | Без видимих пошкоджень |
| Довготривалий термін експлуатації | Цикл роботи (10S розряд, 90S інтервал) | >9000 год |
| Тест на вологе тепло | 40℃±2 / 90%-95%RH /100 год | △R≤±(1%R+0,05Ω) |
| Температурний цикл | -55 ℃, 55 ℃, 155 ℃ цикл тестування | △R≤±(2%R+0,05Ω) |
| Термостійкість | 350 ℃/2 год | Без явних пошкоджень |
| Температурний коефіцієнт | Порівняння номінального навантаження | ≤300 ppm/℃ |
Щоб забезпечити надійну роботу під час транспортування та промислового встановлення, Dufew Electric виконує механічну перевірку корпусу навантажувального резистора перед доставкою.
| Тестовий елемент | Хвороба | Продуктивність |
|---|---|---|
| Термінальна міцність | 45N/30S | Без розшатування та пошкоджень |
| Стійкість до вібрації | 5-200 Гц, 1g, 98 м/с² | Без структурних пошкоджень |
Ці процедури механічної перевірки допомагають забезпечити надійність конструкції та стабільні електричні з’єднання під час транспортування, встановлення та тривалої експлуатації.
Кабінет резисторів електричного навантаження Dufew широко використовується для перевірки продуктивності, перевірки надійності та випробувань на старіння силового обладнання. Він забезпечує контрольоване моделювання електричного навантаження, щоб допомогти інженерам оцінити продуктивність обладнання в різних умовах експлуатації.
| застосування | Вимоги клієнта до тестування | Як кабінет резисторів навантаження допомагає | Ключові елементи оцінки |
|---|---|---|---|
| Тестування навантаження генератора | Перевірте, чи можуть генератори підтримувати стабільну потужність за умов номінального та тривалого навантаження | Імітує різні умови навантаження для оцінки продуктивності генератора перед доставкою або встановленням | Номінальна потужність, теплові характеристики, стабільність безперервної роботи, реакція захисту |
| Тестування системи ДБЖ | Перевірте надійність резервного живлення та продуктивність розряду батареї | Забезпечує контрольовані резистивні навантаження для тестування вихідного сигналу ДБЖ і перевірки надійності | Стабільність виходу, продуктивність розряду, здатність до перевантажень, довгострокова робота |
| Тестування PCS зберігання енергії | Оцініть ефективність перетворення потужності за різних умов експлуатації | Імітує навантаження змінного/постійного струму для тестування продуктивності PCS і оцінки тепла | Ефективність перетворення потужності, температурна поведінка, вихідна стабільність, можливість безперервної роботи |
| Тестування інверторів і блоків живлення | Перевірка продуктивності продукту під час розробки та виробничого тестування | Створює повторювані умови навантаження для тестування силового електронного обладнання | Вихідна продуктивність, підвищення температури, функції захисту, оцінка надійності |
| Тест на старіння промислового енергетичного обладнання | Виконайте тривалу перевірку роботи перед масовим виробництвом | Забезпечує стабільне резистивне навантаження для випробувань на витривалість і старіння | Довгострокова стабільність, надійність компонентів, ефективність управління температурою |
Для вибору відповідної шафи для завантаження потрібно більше, ніж відповідність номінальної потужності.
Dufew Electric оцінює:
- Перевірене обладнання номінальної потужності
- Вимоги до напруги
- Режим тестування змінним або постійним струмом
- Необхідні кроки навантаження
- Час безперервної роботи
- Умови монтажу
Based on these parameters, Dufew Electric can provide suitable resistor configuration, cooling design, and cabinet structure.
Це допомагає клієнтам уникнути таких проблем, як недостатня ємність тестування, надмірне підвищення температури або невідповідна конфігурація навантаження.
Dufew Electric є професійним виробником компонентів силової електроніки в Китаї, який об’єднує виробництво резисторів, збірку шаф і можливості електричного тестування, щоб надати індивідуальні рішення для тестування навантаження для різних промислових застосувань.
На відміну від постачальників, які збирають лише стандартні шафи, Dufew Electric керує ключовими виробничими процесами від конфігурації резисторів та інтеграції шафи до кінцевої перевірки, допомагаючи покращити консистенцію продукції, контроль якості та надійність проекту.
Резисторні модулі конфігуруються відповідно до вимог замовника до тестування, включаючи потужність, значення опору, умови напруги та тривалість роботи. Це гарантує, що навантажувальна шафа може забезпечувати стабільне електричне навантаження під час різних сценаріїв тестування.
Процес складання шафи включає внутрішню електропроводку, установку компонентів захисту, інтеграцію конструкції охолодження, установку резисторного модуля та зовнішню збірку шафи.
Внутрішнє розташування оптимізовано для електричної надійності, ефективного розсіювання тепла та зручного обслуговування для підтримки тривалої промислової експлуатації.
Перед доставкою Dufew Electric проводить комплексні процедури перевірки, включаючи перевірку електричного з’єднання, вимірювання опору, випробування ізоляції, випробування електричної міцності, механічну перевірку та підтвердження специфікації продукту.
Ці процедури перевірки допомагають переконатися, що кожна система тестування навантаження відповідає узгодженим вимогам проекту перед відправленням.
Різні галузі потребують різних умов тестування. Dufew Electric підтримує індивідуальні рішення з конфігураціями потужності 20-500 кВт, індивідуальними значеннями опору, різними вимогами до напруги, параметрами тестування змінного/постійного струму та коригуванням структури шафи.
Dufew Electric керує ключовими процесами від компонентів резисторів до готових систем шаф, допомагаючи покращити консистенцію продукції, контроль якості, надійність доставки та ефективність технічного зв’язку.
Для проектів промислового тестування правильний вибір є важливим. Dufew Electric працює з клієнтами, щоб оцінити вимоги до застосування, електричні параметри, процедури тестування та умови встановлення, щоб рекомендувати відповідні рішення замість фіксованих стандартних конфігурацій.
Dufew Electric дотримується структурованих процедур контролю якості, щоб підтримувати стабільні виробничі стандарти та надійну роботу продукту протягом усього виробничого процесу.
Гарантія якості включає сертифікацію системи управління якістю ISO9001, сертифікацію CE, записи про випробування електричних характеристик і записи заводських перевірок.
За допомогою контрольованих виробничих процесів і процедур перевірки продукції Dufew Electric надає надійні рішення для перевірки навантаження для промислових енергетичних установок.
Як промислове випробувальне обладнання, системи випробування навантаженням вимагають надійної підготовки до транспортування та планування монтажу, щоб забезпечити безпечну доставку та плавне введення в експлуатацію.
Dufew Electric забезпечує посилене експортне пакування, захист від вологи, внутрішні кріпильні конструкції та ідентифікаційні етикетки продуктів для підвищення безпеки транспортування.
Перед відправленням інженери підтверджують розміри шафи, вимоги до підйому, інформацію про електричний інтерфейс та умови встановлення замовником, щоб забезпечити ефективне встановлення після доставки.
Варіанти транспортування включають морські вантажні перевезення для міжнародних проектів, вантажні перевезення для внутрішньої доставки та інші індивідуальні логістичні рішення відповідно до вимог проекту.
Незважаючи на те, що для моделювання електричного навантаження використовуються як шафа резисторів навантаження, так і блок резистивних навантажень, вони розроблені для різних вимог тестування та прикладних середовищ.
| Елемент порівняння | Кабінет резисторів навантаження | Банк резистивного навантаження |
|---|---|---|
| Основне призначення | Індивідуальне тестування енергетичного обладнання та перевірка надійності | Загальне моделювання електричного навантаження |
| Типові застосування | Тестування генератора, тестування ДБЖ, тестування накопичувачів енергії PCS, тестування інвертора | Пусконалагоджувальні роботи генератора, польові випробування, тимчасові випробування навантаження |
| Фокус дизайну | Індивідуальна конфігурація резистора, інтеграція в шафу, довгострокова стабільність тестування | Стандартизована вантажопідйомність і вимоги до портативного тестування |
| Завантажити конфігурацію | Гнучкі групи резисторів із індивідуальними кроками навантаження | Зазвичай фіксовані ступені навантаження відповідно до стандартних моделей |
| монтаж | Зазвичай встановлюється як частина постійної системи тестування | Часто призначений для тимчасового або мобільного тестування |
| Налаштування | Високі налаштування для напруги, опору, потужності та структури | Обмежені налаштування залежно від стандартної конфігурації |
| Відповідні користувачі | Виробники обладнання, науково-дослідні лабораторії, системні інтегратори | Сервісні компанії, пусконалагоджувальні бригади, виконавці технічного обслуговування |
Кабінет навантажувальних резисторів підходить для застосувань, які вимагають тривалого та багаторазового тестування, особливо коли потрібні індивідуальні умови навантаження та конкретні електричні конфігурації.
Його зазвичай використовують для:
- Тривала перевірка надійності
- Індивідуальні профілі навантаження
- Інтеграція з виробничими або лабораторними тест-системами
- Спеціальні конфігурації напруги та опору
Банк резистивних навантажень, як правило, більше підходить для тимчасових програм тестування, де потрібне портативне та стандартизоване моделювання навантаження, наприклад:
- Польове тестування продуктивності
- Стандартизоване моделювання навантаження
- Вимоги до портативного тестування
Dufew Electric зосереджується на індивідуальних рішеннях для виробників і системних інтеграторів, яким потрібні стабільні, повторювані та контрольовані середовища тестування промислового енергетичного обладнання.
Вибір залежить від потужності тестованого обладнання, напруги, тривалості тестування, необхідних кроків навантаження та середовища встановлення.
так Кілька незалежних груп резисторів дозволяють користувачам комбінувати різні рівні потужності для різних умов тестування.
Він зазвичай використовується для генераторів, систем безперебійного живлення, накопичувачів енергії PCS, інверторів та обладнання джерел живлення.
так Шафа розроблена з незалежними структурами охолодження та контролю температури для тривалої роботи.
так Номінальна потужність, значення опору, розміри шафи, спосіб охолодження та електрична конфігурація можуть бути налаштовані.
Клієнти зазвичай повинні надати потужність обладнання, напругу, вимоги до тестування, профіль навантаження та умови встановлення.
За допомогою контрольованих виробничих процесів, електричної перевірки та перевірки продуктивності перед відправленням.
так Технічні характеристики продукту, записи про випробування та відповідні технічні документи можуть бути надані відповідно до вимог проекту.
Кожен проект тестування потужності має різні вимоги.
Dufew Electric надає індивідуальні шафи резисторів навантаження та резистивні банки навантажень на основі:
- Номінальна потужність
- Рівень напруги
- Мета тестування
- Профіль навантаження
- Середовище встановлення
Зв’яжіться з Dufew Electric, щоб обговорити вимоги до вашого проекту та отримати відповідну технічну пропозицію.
