Ми пропонуємо повний асортимент, включаючи резистори, блоки гальмування, реактори, фільтри живлення та трансформатори, з повними можливостями налаштування для задоволення різноманітних вимог застосування.

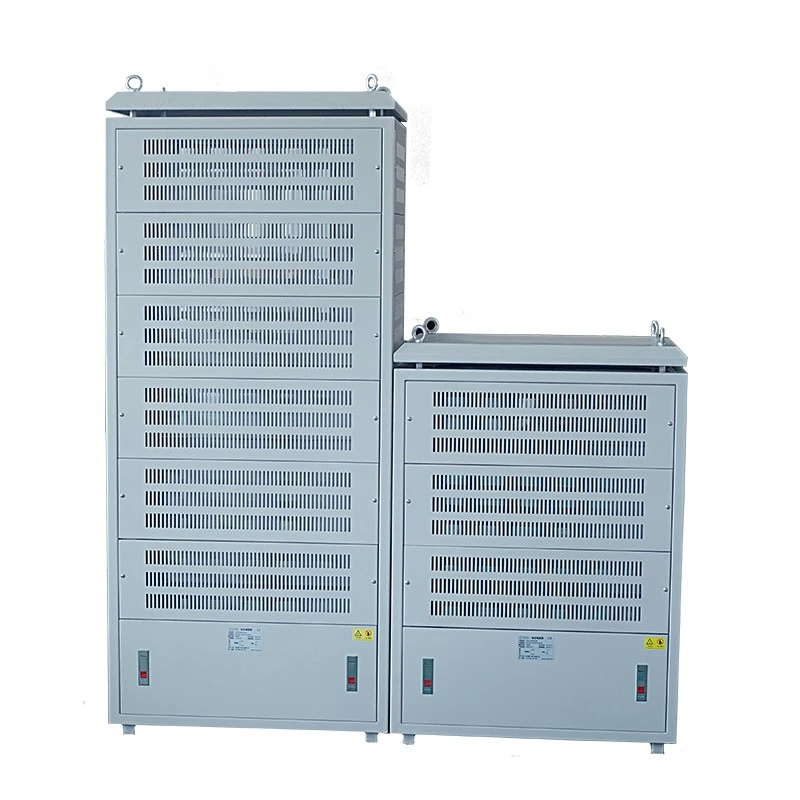

Корпус інверторного гальмівного резистора є критично важливим компонентом, який використовується в системах рекуперативного гальмування приводу змінної частоти (VFD).
Коли двигун, керований перетворювачем частоти, швидко сповільнюється, двигун може перейти в режим регенерації та повернути електричну енергію на шину постійного струму інвертора. Ця регенерована енергія збільшує напругу на шині постійного струму.
Якщо надлишкову енергію не можна ефективно вивільнити, система інвертора може мати такі проблеми:
- Сигналізація перенапруги шини постійного струму
- Несподіване відключення інвертора
- Порушення гальмування
- Зниження ефективності обладнання
- Можливе пошкодження силових модулів
Dufew Electric Inverter Braking Resistor Cabinet works together with the braking unit to safely consume regenerated energy and maintain stable inverter operation.
У процесі гальмування:
1. Двигун генерує рекуперативну енергію під час уповільнення.
2. Блок гальмування виявляє підвищену напругу на шині постійного струму.
3. Шафа гальмівного резистора підключається до гальмівного кола.
4. Резистор перетворює електричну енергію в теплову.
5. The cabinet cooling structure removes the generated heat.
Цей контрольований процес розсіювання енергії допомагає підтримувати стабільну роботу під час частих циклів прискорення, уповільнення та екстреного гальмування.
На відміну від резисторних шаф загального призначення, інверторна шафа гальмівних резисторів вимагає точного узгодження з повною системою приводу.
Неправильний вибір резистора може призвести до:
- Недостатній гальмівний момент
- Надмірна температура резистора
- Скорочений термін служби
- Нестабільна робота інвертора
- Знижена ефективність гальмування
Dufew Electric оцінює фактичні умови роботи перед проектуванням шафи гальмівного резистора.
Основні параметри вибору включають:
| Фактор відбору | Вплив на дизайн |
|---|---|
| Інвертор напруги | Визначає вимоги до ізоляції та конфігурацію резистора |
| Потужність двигуна | Визначає здатність поглинання енергії |
| Частота гальмування | Впливає на тепловий дизайн і ємність резистора |
| Інерція навантаження | Визначає рівень регенеративної енергії |
| Час гальмування | Впливає на здатність до перевантаження |
| Робочий цикл | Визначає безперервну або періодичну роботу |
| Середовище встановлення | Впливає на структуру шафи та спосіб охолодження |
Завдяки інженерному відбору Dufew Electric пропонує рішення щодо гальмівних резисторів, які відповідають фактичним вимогам застосування.
У важкому промисловому обладнанні двигуни часто працюють у змінних умовах навантаження.
Протягом:
- Швидке гальмування
- Аварійна зупинка
- Опускання великого вантажу
- Часті цикли старт-стоп
двигун може генерувати значну рекуперативну енергію.
Без ефективного пристрою поглинання енергії ця енергія накопичується в шині постійного струму інвертора та викликає підвищення напруги.
Корпус гальмівного резистора електричного інвертора Dufew забезпечує контрольований шлях розряду шляхом перетворення регенеративної електричної енергії в тепло.
Переваги включають:
- Зменшені коливання напруги шини постійного струму
- Покращений захист інвертора
- Більш стабільна продуктивність гальмування
- Зменшення ризику несподіваного відключення
Dufew Electric використовує модульні гофровані резисторні збірки, спеціально розроблені для динамічного гальмування, забезпечуючи надійне поглинання енергії в умовах частого гальмування.
Елементи гофрованого резистора мають велику поверхню розсіювання тепла, високу щільність потужності, стабільні характеристики опору та придатність для повторних циклів гальмування.
Шафа інтегрує кілька резисторних модулів через надійні провідні структури та мідні шини. Кожен шар резистора розроблено з незалежними електричними з’єднаннями, спеціальним простором для розсіювання тепла, посиленими провідними структурами та захистом від контролю температури.
Модульна конструкція забезпечує ряд переваг:
Кілька резисторних модулів рівномірно розподіляють енергію гальмування, зменшуючи теплове навантаження на окремі компоненти та підтримуючи стабільну ефективність гальмування під час безперервної роботи.
Ємність резистора можна налаштувати відповідно до потужності двигуна, частоти гальмування, характеристик навантаження та вимог до робочого циклу.
Якщо один резисторний модуль потребує перевірки або заміни, технічні спеціалісти можуть обслуговувати уражену секцію, не замінюючи весь корпус, скорочуючи час і витрати на обслуговування.
Управління теплом є одним із найважливіших факторів у конструкції гальмівного резистора. Під час частих циклів гальмування надмірне підвищення температури може спричинити зміну значення опору, зниження ефективності гальмування, старіння компонентів і скорочення терміну служби.
Dufew Electric розробляє рішення для управління температурою відповідно до фактичних умов експлуатації. Кабінет може включати оптимізовані канали повітряного потоку, незалежний вентиляційний простір, бічні витяжні охолоджувальні конструкції, вентилятори примусового охолодження та пристрої захисту від температури.
Для інверторних приміщень і компактних електроустановок бокове охолодження відпрацьованих газів допомагає зменшити циркуляцію гарячого повітря навколо інверторного обладнання, покращити управління температурою в електричній кімнаті та запобігти накопиченню тепла біля шаф керування.
Рішення для охолодження можна налаштувати відповідно до частоти гальмування, простору для установки, вимог безперервної роботи та умов навколишнього середовища.
Різні промислові об’єкти мають різні обмеження щодо встановлення. Dufew Electric підтримує індивідуальні конструкції шаф відповідно до вимог замовника та умов застосування.
Монтаж на підлозі підходить для електричних приміщень, промислових диспетчерських приміщень, приміщень обладнання та приміщень систем приводу.
Його переваги включають легкий доступ для обслуговування, стабільну структуру встановлення та придатність для великих енергосистем.
Установка збоку підходить для застосувань з обмеженим простором для встановлення, інтегрованими системами обладнання та компактними електричними схемами.
Варіанти налаштування включають розміри шафи, напрямок введення кабелю, монтажну конструкцію та конфігурацію охолодження.
Корпуси гальмівних резисторів Dufew розроблені спеціально для систем гальмування з частотним перетворювачем, регенеративного поглинання енергії, контролю уповільнення двигуна та динамічного гальмування.
Система підтримує діапазон потужності від 20 до 500 кВт і робочу напругу до ≤3000 В, що робить її придатною для інверторів середньої та високої потужності.
У шафі використовуються армовані мідні шини, провідні конструкції з нержавіючої сталі та оптимізовані конструкції внутрішньої проводки для покращення пропускної здатності по струму, зменшення втрат підключення та підтримки стабільної роботи під високим навантаженням.
Шафа може інтегрувати перемикачі захисту від температури, вентилятори охолодження, захисні клеми та індивідуальні конструкції корпусу для підвищення безпеки та надійності під час тривалої експлуатації.
Корпус гальмівного резистора електричного інвертора Dufew широко використовується в промислових системах, що вимагають надійного регенеративного контролю енергії.
| застосування | Обладнання | Основна вимога |
|---|---|---|
| Портове обладнання | Крани, підйомні системи | Часте гальмування і сильне поглинання енергії навантаження |
| Системи Майнінг | Підйомники шахтні, підйомне обладнання | Високоінерційний контроль навантаження і безперервна робота |
| Ліфтові системи | Промислові ліфти, підйомні платформи | Повторні цикли розгону та гальмування |
| Металургійна промисловість | Прокатні стани, важкі приводи | Високочастотне рекуперативне гальмування |
| Промислове обладнання | Великі моторні системи | Стабільна робота інвертора |
| Тестові системи | Моторні випробувальні платформи | Контрольований опір поглинанню навантаження |
| Параметр | Специфікація |
|---|---|
| Тип продукту | Корпус інверторного гальмівного резистора |
| застосування | Система рекуперативного гальмування VFD |
| Резисторний елемент | Гофрований резистор |
| Діапазон потужності | 20-500 кВт |
| Робоча напруга | ≤3000В |
| Діапазон опору | 0,01Ω-1KΩ |
| Точність опору | ±3% / ±5% / ±10% |
| Рівень захисту | IP20/IP23 |
| Температурний коефіцієнт | ≤300 ppm/℃ |
| Вогнезахисний клас | UL94V-2 |
| Еталонний стандарт | GB-5792 |
Приклад: CRC 100KW 2.7R J
| Код | опис |
|---|---|
| CRC | Корпус гальмівного резистора |
| 100 кВт | Номінальна потужність |
| 2,7R | Номінальний опір |
| J | Точність опору (K=±10%, J=±5%, H=±3%) |
Перед відправкою Dufew Electric проводить електричні та механічні випробування, щоб перевірити надійність продукту.
| Тестовий елемент | Тестовий стан | Продуктивність |
|---|---|---|
| Діелектрична міцність | 2500 В змінного струму/50 Гц/60 с | Струм витоку ≤10 мА |
| Опір ізоляції | 1000В постійного струму | ≥100 МОм |
| Короткочасне перевантаження | 10-кратна номінальна потужність 5S | Без видимих пошкоджень |
| Довготривалий термін експлуатації | Циклічна робота | >9000 год |
| Тест на вологе тепло | 40℃±2 /90%-95%RH/100 год | △R≤±(1%R+0,05Ω) |
| Температурний цикл | -55 ℃, 55 ℃, 155 ℃ цикли | △R≤±(2%R+0,05Ω) |
| Heat Resistance | 350 ℃/2 год | Без явних пошкоджень |
Кожне гальмівне застосування VFD має різні робочі умови та вимоги до продуктивності. Dufew Electric забезпечує інженерну оцінку та індивідуальні рішення на основі конкретних параметрів системи, умов встановлення та робочого середовища.
Конфігурація гальмівного резистора розроблена відповідно до основних параметрів системи приводу, включаючи напругу інвертора, потужність двигуна, частоту гальмування, час гальмування та робочий цикл.
Вимоги до встановлення ретельно розглядаються, щоб забезпечити правильну конструкцію шафи та надійну роботу, включаючи розміри шафи, вимоги до охолодження, умови внутрішнього чи зовнішнього середовища та вимоги до кабельного з’єднання.
Різні умови експлуатації вимагають різних гальмівних рішень, таких як безперервне гальмування, аварійна зупинка та часте прискорення чи уповільнення.
Базуючись на цих параметрах, Dufew Electric розробляє відповідні конфігурації гальмівних резисторів і конструкції шафи для задоволення різних вимог додатків.
Dufew Electric об’єднує виробництво резисторних елементів, збірку шафи, тепловий дизайн, електричні випробування та інженерну підтримку, щоб забезпечити повні рішення для гальмівних резисторів.
Ця інтегрована виробнича потужність допомагає забезпечити постійну якість продукції від виробництва компонентів до кінцевої доставки.
Процес складання резистора включає виготовлення гофрованого елемента резистора, перевірку опору та збірку електричного з’єднання для забезпечення стабільної роботи.
Інтеграція в шафу включає встановлення резисторного шару, збірку мідної шини, установку компонентів захисту та інтеграцію системи охолодження для надійної роботи.
Кожен корпус гальмівного резистора перед доставкою перевіряється на точність опору, характеристики ізоляції, надійність електричного з’єднання та якість механічного складання.
Dufew Electric дотримується структурованих процедур управління якістю, щоб забезпечити постійну продуктивність продукції та надійну роботу.
До документів якості входять:
- Сертифікація системи управління якістю ISO9001
- Сертифікація CE
- Звіти про тестування продукції
- Записи фабричної перевірки
Технічні документи та звіти про перевірки можуть бути надані відповідно до конкретних вимог проекту.
Dufew Electric забезпечує професійну підготовку до транспортування промислового електричного обладнання, забезпечуючи належний захист кожного гальмівного резистора під час транспортування та готовність до встановлення після доставки.
Процес пакування включає експортну стандартну дерев’яну упаковку, захист від вологи, внутрішні кріпильні конструкції та ідентифікаційні етикетки продукту для підвищення безпеки транспортування.
Перед відправленням інженери підтверджують такі важливі деталі, як розміри шафи, вага продукту, вимоги до підйому та інформацію про встановлення, щоб забезпечити безперебійне встановлення та введення в експлуатацію на місці клієнта.
Під час уповільнення двигуна регенеративна енергія збільшує напругу шини постійного струму інвертора. Корпус гальмівного резистора поглинає та перетворює цю надлишкову енергію в тепло, допомагаючи запобігти несправностям інвертора через перенапругу та підтримувати стабільну роботу системи.
Вибір залежить від багатьох факторів, включаючи напругу інвертора, потужність двигуна, частоту гальмування, інерцію навантаження, час гальмування, значення опору та робочий цикл. Ці параметри визначають відповідну конфігурацію резистора та тепловий дизайн.
так Dufew Electric розробляє корпуси гальмівних резисторів відповідно до електричних параметрів і вимог застосування, а не до конкретних марок інверторів, що забезпечує сумісність з різними системами VFD.
так Модульна структура гофрованого резистора та оптимізована конструкція управління температурою розроблені для багаторазових циклів прискорення та гальмування, що робить їх придатними для вимогливих промислових застосувань.
так Dufew Electric надає індивідуальні рішення відповідно до різних системних вимог, включаючи номінальну потужність, значення опору, рівень напруги, розміри шафи, конструкцію охолодження та структуру установки.
Щоб забезпечити відповідне рішення, клієнти повинні надати деталі застосування, такі як напруга інвертора, потужність двигуна, частота гальмування, робочий цикл, середовище встановлення та необхідне значення опору.
так Dufew Electric надає інженерну оцінку, технічну документацію, звіти про випробування та індивідуальні рішення щодо гальмівних резисторів для підтримки різних промислових проектів.
Для різних систем VFD потрібні різні конфігурації гальмівних резисторів. Dufew Electric надає індивідуальні рішення для шаф гальмівних резисторів інверторів на основі параметрів інвертора, характеристик двигуна, вимог до гальмування, умов встановлення та потреб у нагріванні.
Завдяки можливостям професійного виробництва резисторів, інженерній підтримці та повним процедурам тестування Dufew Electric допомагає промисловим клієнтам розробляти надійні системи рекуперативного гальмування зі стабільною продуктивністю.
Зв’яжіться з Dufew Electric і повідомте вимоги до інвертора та застосування, щоб отримати відповідне рішення для шафи гальмівних резисторів.
