Гофрований резисторний корпус

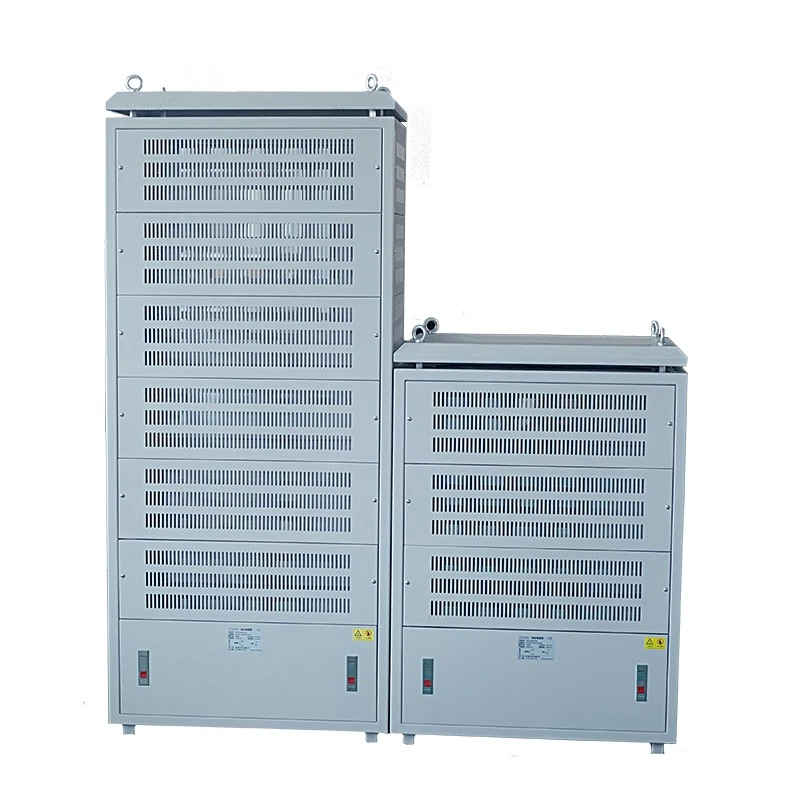

Dufew Electric Corrugated Resistor Cabinet — це високопотужний резисторний блок, що монтується на підлозі, розроблений для застосувань, які вимагають стабільного та ефективного розсіювання електричної енергії.

На відміну від звичайних блоків резисторів, шафа має модульну багатошарову структуру, де кілька гофрованих блоків резисторів з’єднані через провідні шини з нержавіючої сталі та мідні шини. Ця конструкція покращує можливості розширення потужності, розподіл тепла, ефективність обслуговування та експлуатаційну надійність.

Резисторний корпус підтримує:

- Номінальна потужність: 20KW-500KW

- Робоча напруга: ≤3000В

- Діапазон опору: 0,01Ω-1KΩ

- Спеціальні значення опору та конфігурації шафи

- Варіанти природного або примусового повітряного охолодження

Ключові характеристики

1. Висока потужність для важких промислових застосувань

Корпус гофрованого резистора розроблений для промислових гальмівних систем, які вимагають високої потужності поглинання енергії та стабільної роботи в складних умовах роботи. З номінальною потужністю від 20 кВт до 500 кВт, він підходить для інверторних систем середньої та високої напруги, частих циклів гальмування та застосувань з розрядом високої енергії.

Посилене з’єднання мідної шини покращує пропускну здатність, одночасно зменшуючи електричні втрати під час роботи, допомагаючи підтримувати надійну роботу у важких умовах, таких як кранові підйомні системи, портове вантажно-розвантажувальне обладнання, гірниче обладнання, сталеплавильні лінії та великі моторні приводні системи.

2. Модульна багатошарова структура для легкого обслуговування

Dufew Electric використовує модульну багатошарову структуру для підвищення надійності системи та спрощення обслуговування. Кожен шар резистора розроблено з незалежними електричними з’єднаннями, спеціальними каналами повітряного потоку та можливістю індивідуальної ізоляції несправностей, що дозволяє технікам перевіряти або замінювати певні секції, не впливаючи на всю систему.

Модульна конструкція також забезпечує гнучкі варіанти розширення ємності, дозволяючи регулювати конфігурацію резистора відповідно до різних вимог до потужності, циклів гальмування та майбутніх оновлень системи. У порівнянні з традиційними блоками резисторів ця структура допомагає скоротити час простою на технічне обслуговування та підвищити доступність обладнання.

3. Конструкція гофрованого резистора з низькою індуктивністю

Гофрований резистор має оптимізовану структуру обмотки для зменшення паразитної індуктивності та покращення динамічного відгуку під час високошвидкісного гальмування. Ця конструкція допомагає мінімізувати електромагнітні перешкоди, зменшити вплив стрибків напруги та забезпечити більш збалансований розподіл струму для систем приводу на основі інвертора.

Завдяки покращеній електричній стабільності структура з низькою індуктивністю підходить для приводів із змінною частотою, систем рекуперативного гальмування та систем керування двигуном високої потужності, де потрібні швидке поглинання енергії та надійний захист.

4. Ефективна система охолодження для тривалої роботи

Потужні резисторні системи виділяють значну кількість тепла під час розряду енергії, що робить ефективне управління температурою необхідним для безперервної роботи. Dufew Electric оптимізує канали повітряного потоку в шафі та структури розсіювання тепла для підтримки стабільної температури під час тривалих циклів гальмування.

Систему охолодження можна налаштувати з природною вентиляцією, примусовим повітряним охолодженням за допомогою промислових вентиляторів або індивідуальними рішеннями охолодження відповідно до робочого циклу та умов встановлення. Великі вентиляційні канали, рівномірний розподіл тепла та додаткові конструкції захисту від пилу допомагають зменшити ризик локального перегріву та підвищити довгострокову надійність роботи.

Структура продукту

Гофрований резисторний кабінет в основному складається з:

Технічні характеристики

Номер моделі Опис

Приклад: CRC 100KW 2.7R J

Електричні характеристики

Механічна продуктивність

Як вибрати правильний гофрований резисторний корпус?

Вибір відповідного рішення для гальмівного резистора вимагає комплексної оцінки електричних параметрів, умов гальмування та вимог до встановлення. Dufew Electric аналізує фактичне середовище застосування, щоб рекомендувати відповідну конфігурацію резистора, яка відповідає вимогам продуктивності системи.

1. Підтвердьте параметри двигуна та інвертора

Конфігурацію резистора слід вибирати відповідно до ключових параметрів системи приводу, включаючи номінальну потужність двигуна, модель інвертора, напругу шини постійного струму та номінальний струм. Ці фактори визначають необхідну здатність поглинання енергії та електричну сумісність із гальмівною системою.

2. Оцініть вимоги до гальмування

Різні програми генерують різні рівні енергії гальмування. Важливі міркування включають частоту гальмування, тривалість гальмування, енергію, що виробляється під час уповільнення, і вимоги до робочого циклу. Додатки з частим прискоренням і уповільненням зазвичай вимагають більш високої теплової потужності та надійнішого охолодження.

3. Визначте відповідне значення опору

Значення опору має відповідати характеристикам інвертора, необхідному гальмівному моменту та максимально допустимому струму, щоб забезпечити ефективне розсіювання енергії без впливу на функції захисту системи.

4. Розгляньте середовище встановлення

Умови встановлення безпосередньо впливають на структуру шафи та дизайн охолодження. Під час вибору слід враховувати такі фактори, як встановлення в приміщенні або на вулиці, температура навколишнього середовища, умови вентиляції та вимоги до захисту.

Based on these application parameters, Dufew Electric provides customized engineering support to help customers select suitable resistor configurations for different industrial braking systems.

Додатки

Корпус електричних гофрованих резисторів Dufew розроблений для промислових застосувань, що вимагають надійного поглинання енергії та стабільної продуктивності гальмування. Він зазвичай використовується в інверторних системах середньої та високої напруги, крановому та підйомному обладнанні, ліфтах, прокатних станах, гірничому обладнанні, портових системах обробки, стрічкових конвеєрах, платформах для тестування двигунів та інших промислових програмах управління енергією.

Гофрована резисторна коробка проти звичайної резисторної коробки

Виробництво та гарантія якості

Можливості професійного виробництва силової електроніки

Dufew Electric спеціалізується на промислових силових резисторах, гальмівних системах, реакторах, трансформаторах і рішеннях для керування потужністю.

Завдяки професійним виробничим процесам і можливостям електричного тестування Dufew Electric пропонує надійні рішення для резисторних шаф для глобальних промислових клієнтів.

Упаковка та глобальна доставка

Dufew Electric надає професійні рішення для пакування та транспортування виробів із гофрованих резисторних корпусів.

Each cabinet is securely packed with export-standard wooden cases, reinforced fixing structures, and moisture protection materials to ensure safe delivery during long-distance transportation.

Доступні способи доставки:

- Морські перевезення: підходить для великих міжнародних замовлень і важкого промислового обладнання.

- Наземний транспорт: доступний для внутрішньої доставки та транспортування від заводу до місця.

- Залізничне транспортування: підходить для транскордонних перевезень промислового обладнання.

- Авіаперевезення: доступні для термінових невеликих замовлень або замовлень на заміну.

Перед відправленням кожен гофрований корпус резисторів перевіряється, надійно упаковується та готується відповідно до вимог міжнародного транспортування.

Чому варто вибрати Dufew Electric?

Професійне виробництво силової електроніки

Dufew Electric зосереджується на промислових резисторах, гальмівних системах, реакторах, трансформаторах і рішеннях для керування потужністю.

Індивідуальна інженерна підтримка

Значення опору, номінальна потужність, конструкції шафи та вимоги до встановлення можна налаштувати відповідно до потреб проекту.

Надійна промислова продуктивність

Суворий вибір матеріалів, контроль виробництва та процедури тестування забезпечують стабільну роботу в суворих промислових умовах.

Глобальні можливості постачання

Dufew Electric підтримує OEM-клієнтів, дистриб’юторів і промислових користувачів у всьому світі за допомогою професійного технічного обслуговування та підтримки доставки.

Сертифікати та гарантія якості

Dufew Electric дотримується суворих процедур контролю якості протягом усього виробничого процесу, включаючи перевірку матеріалів, електричні випробування та перевірку кінцевого продукту.

Наші гофровані резисторні шафи підтримуються:

- Сертифікація системи управління якістю ISO 9001

- Сертифікація CE

- Звіти про випробування продукції

- Записи випробувань електричних характеристик

Ці сертифікати та документи про якість гарантують надійну роботу, безпеку та відповідність стандартам глобального промислового застосування.

FAQ

1. Для чого використовується гофрований резисторний корпус?

Цей продукт в основному використовується для розсіювання енергії високої потужності в промислових гальмівних системах, інверторних системах і обладнанні двигунів. Він поглинає регенеративну енергію, що утворюється під час уповільнення двигуна, щоб допомогти захистити силові електронні системи від перенапруги.

2. Який діапазон потужності може забезпечити Dufew Electric?

Dufew Electric надає індивідуальні рішення з номінальною потужністю від 20 кВт до 500 кВт відповідно до різних промислових вимог, включаючи частоту гальмування, потреби в поглинанні енергії та умови експлуатації.

3. Чи можна налаштувати значення опору та структуру шафи?

так Dufew Electric може налаштовувати значення опору, потужність, розміри шафи, методи охолодження та монтажні структури відповідно до конкретних технічних вимог.

4. Які галузі зазвичай використовують це рішення?

Він широко застосовується в кранах, ліфтах, гірничому обладнанні, прокатних станах, портових машинах, конвеєрах та інших важких промислових системах, які вимагають надійного поглинання енергії.

5. Як Dufew Electric забезпечує надійність продукції?

Dufew Electric використовує конструкцію резисторів з низькою індуктивністю, мідні шинні з’єднання, системи захисту від температури та суворі процедури перевірки якості для підтримки стабільної роботи під час тривалої експлуатації.

6. Чи Dufew Electric підтримує міжнародні замовлення?

так Dufew Electric надає індивідуальні рішення силової електроніки для OEM-клієнтів, дистриб’юторів і промислових користувачів у всьому світі, включаючи технічну підтримку та комунікацію щодо проекту.

7. Які варіанти охолодження доступні?

Конструкція охолодження може бути налаштована з природною вентиляцією або примусовим повітряним охолодженням за допомогою промислових вентиляторів відповідно до теплогенерації, робочого циклу та середовища встановлення.
